Xilinx Kintex UltraScale FPGA开发板结构设计

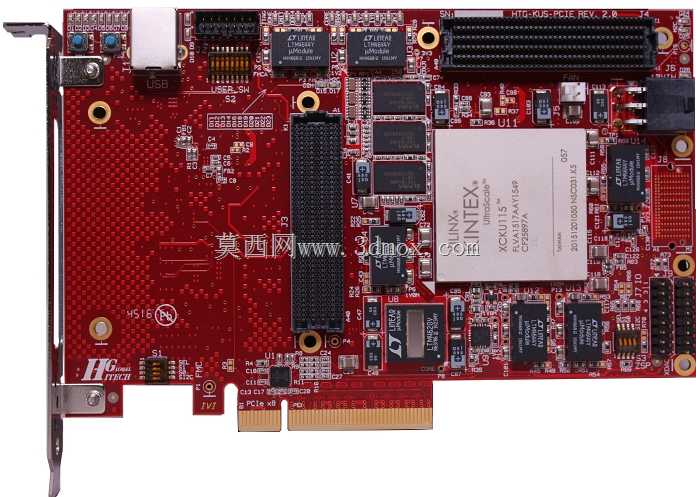

　　这款板卡的三维结构设计完全围绕高性能FPGA运算场景的实际落地需求展开，在做结构建模前首先要明确其核心应用场景：这类板卡主要部署在高速数据采集、算法原型验证、高性能边缘计算、通信信号处理等场景中，多数时候是作为核心运算载板插入标准工控机箱的PCIe插槽使用，因此所有结构设计的边界首先要适配标准PCIe扩展卡的安装规范。从板体本身的结构来看，基板采用标准矩形PCB布局，边缘预留的固定孔位完全匹配工控机箱扩展位的安装螺柱位置，板卡金手指端的尺寸公差严格控制在标准PCIe接口的插拔允许范围内，避免出现插装干涉、接触不良的问题。板上核心的FPGA芯片区域上方直接布置了主动散热风扇模组，风扇的安装孔位、散热鳍片的高度都经过结构校核，

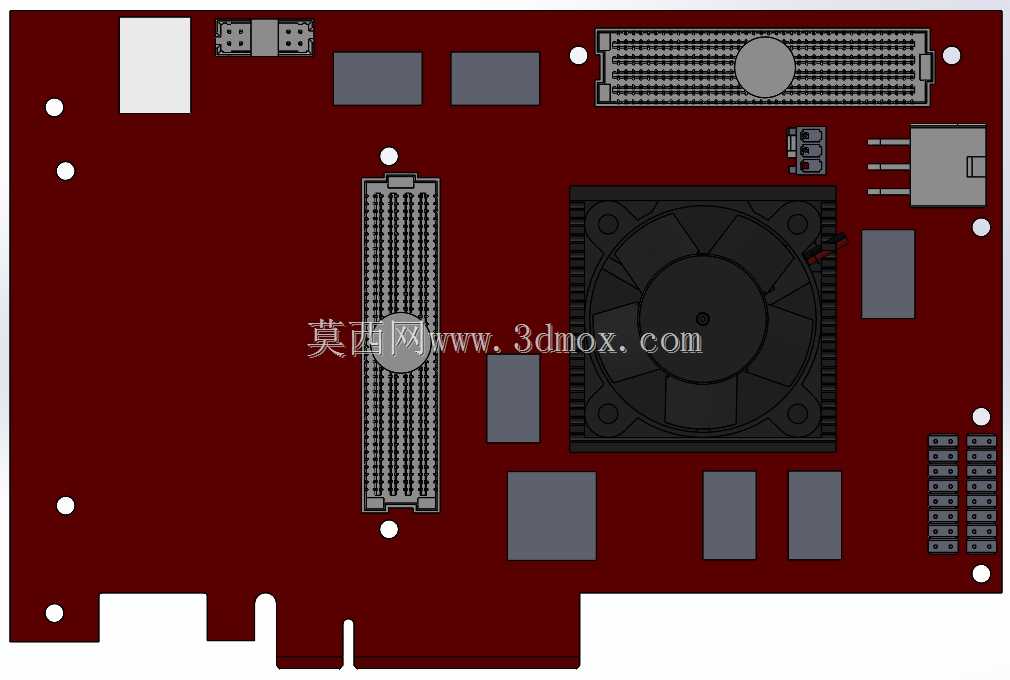

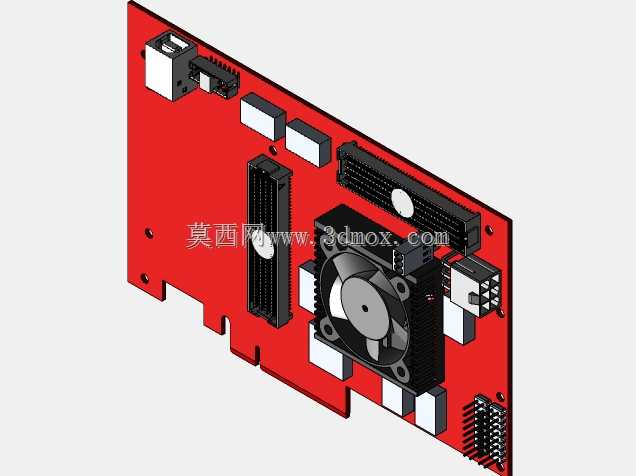

　　既保证鳍片与芯片表面的导热介质完全贴合，又控制整体高度不超过PCIe扩展卡的标准限高，不会和机箱内相邻的扩展卡、机箱风道结构产生干涉。板上的各类高速接口排布也充分考虑了实际使用的走线与插拔需求：多组高密度板对板连接器布置在板身左侧与上方区域，这类连接器主要用于连接功能扩展子卡，建模时特意保留了连接器周围的操作空间，方便子卡插拔时的手指操作与螺丝刀拧固空间，不会因为周边元件排布过密导致子卡安装困难。右侧预留的外接供电接口、状态指示灯排针、调试接口的位置，刚好对应机箱挡板的开孔位置，当板卡插入机箱后，所有外接接口都能顺利从挡板处伸出，不需要额外调整挡板开孔位置。在做结构建模时，板上所有元件的高度都做了分层校核：

　　最高的散热风扇模组位于板身中心区域，周边的电容、电阻、排针等低矮元件全部避开风扇下方的风道区域，既保证风扇进风出风的通路顺畅，也避免高元件阻挡风道影响散热效率。板身边缘预留的缺口结构，是为了适配机箱内部的加强筋、走线槽位置，避免板卡安装时和机箱内部的固有结构产生碰撞。从安装边界来看，板卡整体的长宽尺寸完全符合全高PCIe扩展卡的规范，厚度方向上除了风扇模组的凸起外，其余区域的元件高度都控制在PCB基板上方20mm以内，适配绝大多数标准工控机箱、服务器机箱的扩展位安装要求。板上的固定孔位全部做了金属化衬垫的结构预留，安装时可以通过铜柱将板卡与机箱接地端连通，既起到结构固定的作用，也能实现电磁屏蔽的接地需求。在设计思路上，

　　整个板卡的结构排布优先保证核心运算区域的散热与高速信号的走线最短路径，散热风扇居中布置可以让气流均匀覆盖整个板身的高热区域，高速接口尽量靠近FPGA芯片布置，减少信号走线长度，降低高速信号传输的损耗与干扰。板上的多组存储芯片、电源模块分散布置在板身的空余区域，每个电源模块周边都预留了足够的散热空间，避免电源模块工作时的热量堆积影响周边元件的稳定性。对于需要经常插拔的调试接口，特意布置在板卡边缘靠近机箱挡板的位置，调试时不需要打开机箱就可以通过挡板预留的调试口连接下载器，方便现场调试与程序烧录。板身底部的元件排布也做了相应的结构校核，所有底部元件的高度都控制在标准波峰焊的允许高度范围内，不会因为元件过高导致板卡插装时底部元件与机箱底板接触造成短路。这类板卡的结构设计不需要额外的外壳结构，依靠机箱本身的结构就可以实现防护，因此建模时完全省略了不必要的外壳结构，只保留板卡本身的所有元件与安装结构，方便设计人员在做整机结构排布时直接调用模型，校核板卡与机箱内其他部件的安装间隙，提前发现干涉问题。在实际选型使用时，结构设计人员可以直接基于这个模型核对机箱内部的空间余量，确认散热风道的走向是否合理，接口位置是否和整机的外接开孔匹配，不需要再单独测量板卡的实际尺寸，大幅缩短整机结构设计的校核周期。
