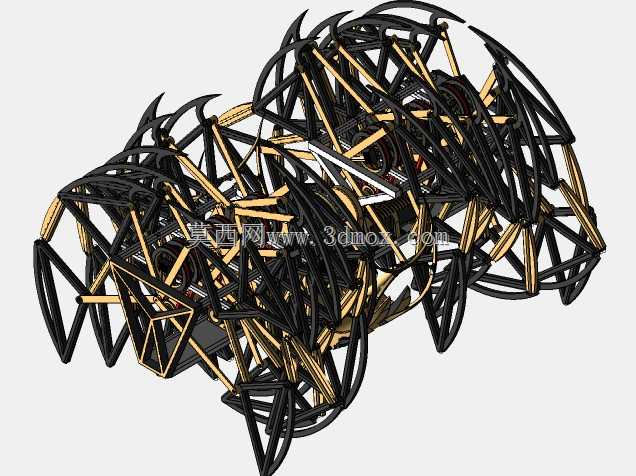

结合摆锤驱动的滚动式西奥詹森机械结构

　　这套滚动式西奥詹森机械结构，将经典仿生连杆行走机构与摆锤驱动原理做了融合设计，核心是通过两次移动的传动逻辑实现整体的滚动行进效果，区别于传统平面行走的詹森机构构型，在空间运动轨迹上做了针对性优化。从实际应用场景来看，这类结构可适配特种探测机器人的行走单元设计，尤其是在非结构化地形的巡检场景中，多组连杆联动形成的类球形滚动轮廓，能在碎石、浅滩等不平整路面获得更稳定的通过性，相比轮式结构不会出现小石块卡滞轮隙的问题，相比履带式结构又具备更轻的整体自重，传动链路的冗余度更低。

　　从功能特性上拆解，整套结构的核心运动单元是多组对称布置的曲边连杆，每一组连杆的铰接点位置都经过运动学仿真校核，摆锤作为动力输入部件，在重力与惯性作用下产生往复摆动力矩，通过中心传动副将动力分配到周向布置的所有连杆组，驱动连杆按照预设轨迹做周期性伸缩摆动，当某一组连杆接触支撑面时，相邻连杆会按照运动轨迹依次抬升、前伸、落地，配合整体结构的类球形外轮廓，实现连续的滚动行进，两次移动的传动设计，是将摆锤的一次往复摆动拆解为两个阶段的动力输出，第一阶段驱动单侧连杆组完成支撑换位，第二阶段带动整体结构完成重心前移，避免了单段动力输出带来的运动卡顿问题，行进过程中重心波动幅度被控制在极小范围内，运行平稳性远高于普通连杆行走机构。

　　设计思路上，首先是对传统西奥詹森机构的平面运动局限做了改进，将原本平面排布的连杆组做了周向环形布置，所有连杆的铰接端都集成在中心传动基座上，基座内部预留了摆锤的摆动空间，摆锤的铰接轴与中心传动齿轮组同轴布置，保证动力输入的同轴度，减少传动过程中的侧向力矩损耗。连杆的截面选型采用了等强度设计思路，靠近铰接点的位置做了局部加厚处理，连杆中段采用镂空结构降低自重，同时保证连杆在承受支撑反力时不会发生屈曲变形，所有铰接位置都预留了标准轴承的安装位，可直接适配微型深沟球轴承，降低铰接处的转动摩擦阻力，减少动力损耗。

　　从外形尺寸与安装边界来看，整套结构的外轮廓最大直径可根据应用场景做等比例缩放，常规用于小型探测机器人的版本，外轮廓直径控制在300mm至500mm区间，中心基座的直径不超过整体直径的三分之一，预留足够的连杆摆动空间，安装时需要保证周向所有连杆组的铰接点同轴度误差不超过0.1mm，避免运动过程中出现连杆干涉卡滞的问题。摆锤的重量需要根据整体结构的自重做匹配，通常摆锤重量控制在整体结构总重的15%至20%区间，过重会导致行进惯性过大难以控制方向，过轻则无法提供足够的驱动力矩带动连杆组完成换位动作。结构的支撑面接触点采用了圆弧过渡设计，不会出现尖锐棱边刮蹭地面的问题，在硬质平整路面上的滚动阻力系数可控制在0.08以内，能量转化效率高于传统多足行走结构。

　　在实际选型适配时，若用于教学演示场景，可采用3D打印的PLA材质制作连杆部件，成本低且加工周期短；若用于实际工程探测场景，连杆部件可采用碳纤维复合材料或者铝合金材质制作，在保证结构强度的同时进一步降低自重，中心传动基座可采用铝合金一体加工成型，保证各铰接孔的位置精度。整套结构的传动链路没有复杂的减速部件，维护时只需要定期检查铰接处的轴承磨损情况，补充润滑脂即可，维护成本远低于同尺寸的履带式或者多足式行走机构，适合作为小型无人移动平台的行走单元使用，也可作为机械原理教学的演示教具，直观展示连杆机构的运动轨迹设计与摆锤驱动的动力传递逻辑。
