牛顿反射式望远镜Crayford调焦座结构

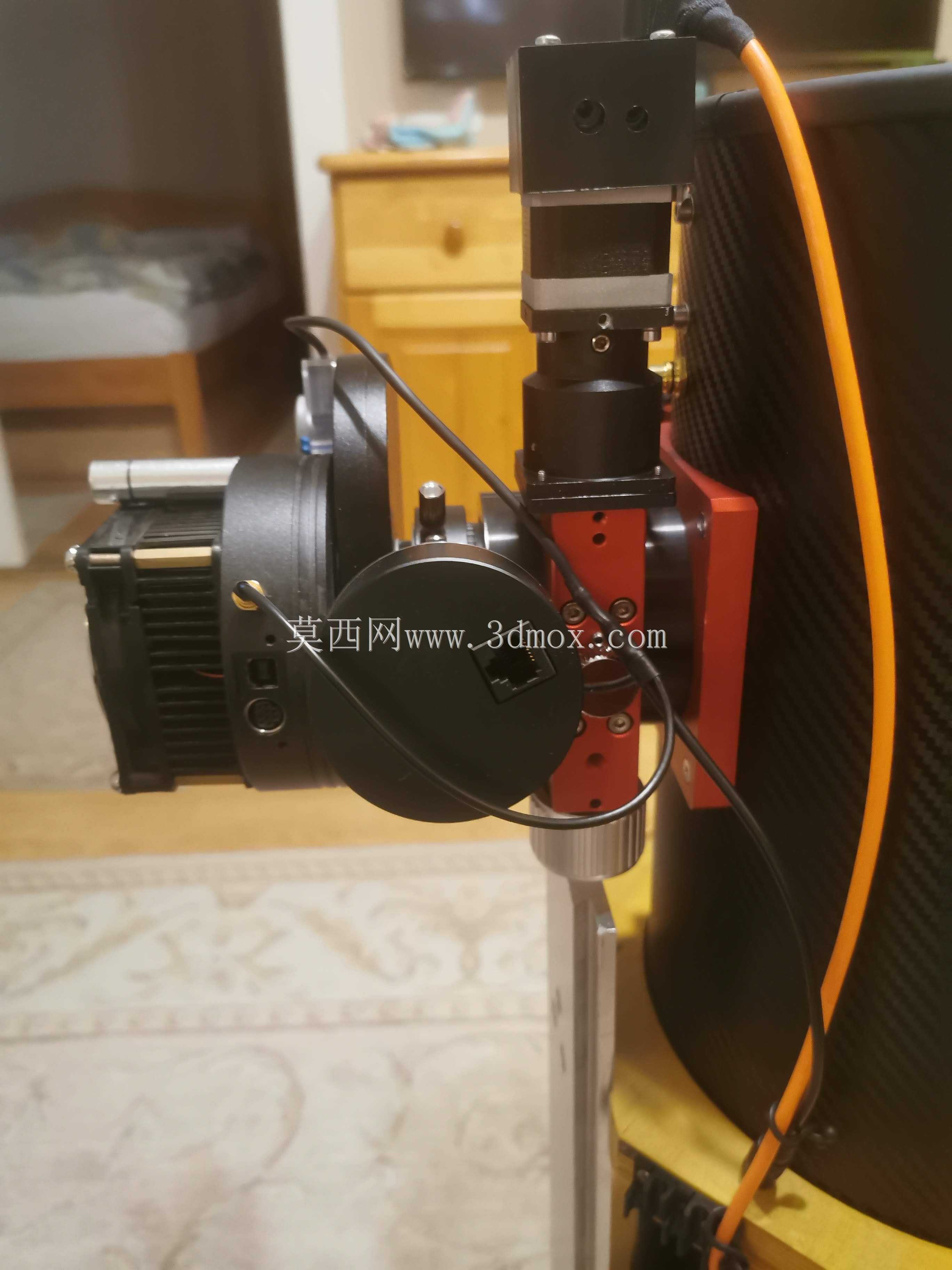

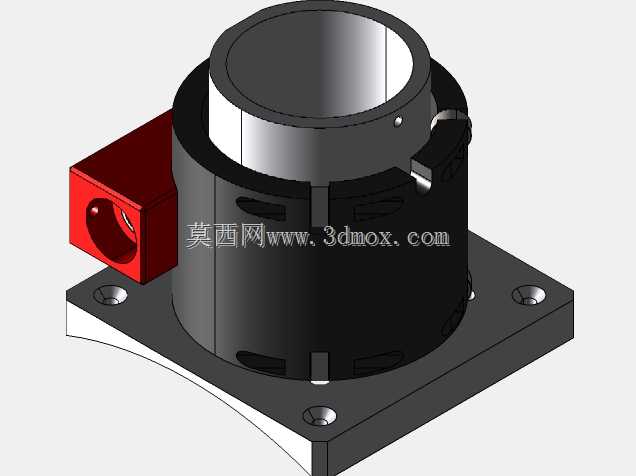

　　在业余天文观测与天体摄影领域，调焦座是连接望远镜主镜与目镜、相机等终端配件的核心结构部件，其运行精度、阻尼手感直接决定了成像合焦的锐利度与长时间拍摄的稳定性，Crayford结构调焦座凭借无齿摩擦传动的特性，在中小口径牛顿反射式望远镜上应用极为广泛。这款调焦座采用方形法兰安装基准，法兰面预留四个沉头安装孔，可直接通过螺栓固定在牛顿镜筒前端的开口位置，安装时需保证调焦座内孔轴线与主镜光轴重合，同轴度偏差需控制在0.1mm以内，否则会引入彗差、像散等轴外像差，影响边缘视场的成像质量。调焦座主体采用圆筒式滑移结构，内孔为标准2英寸接插口径，可兼容绝大多数2英寸规格的天顶镜、目镜、滤镜抽屉以及天文相机接环，内孔壁加工有高精度导向槽，

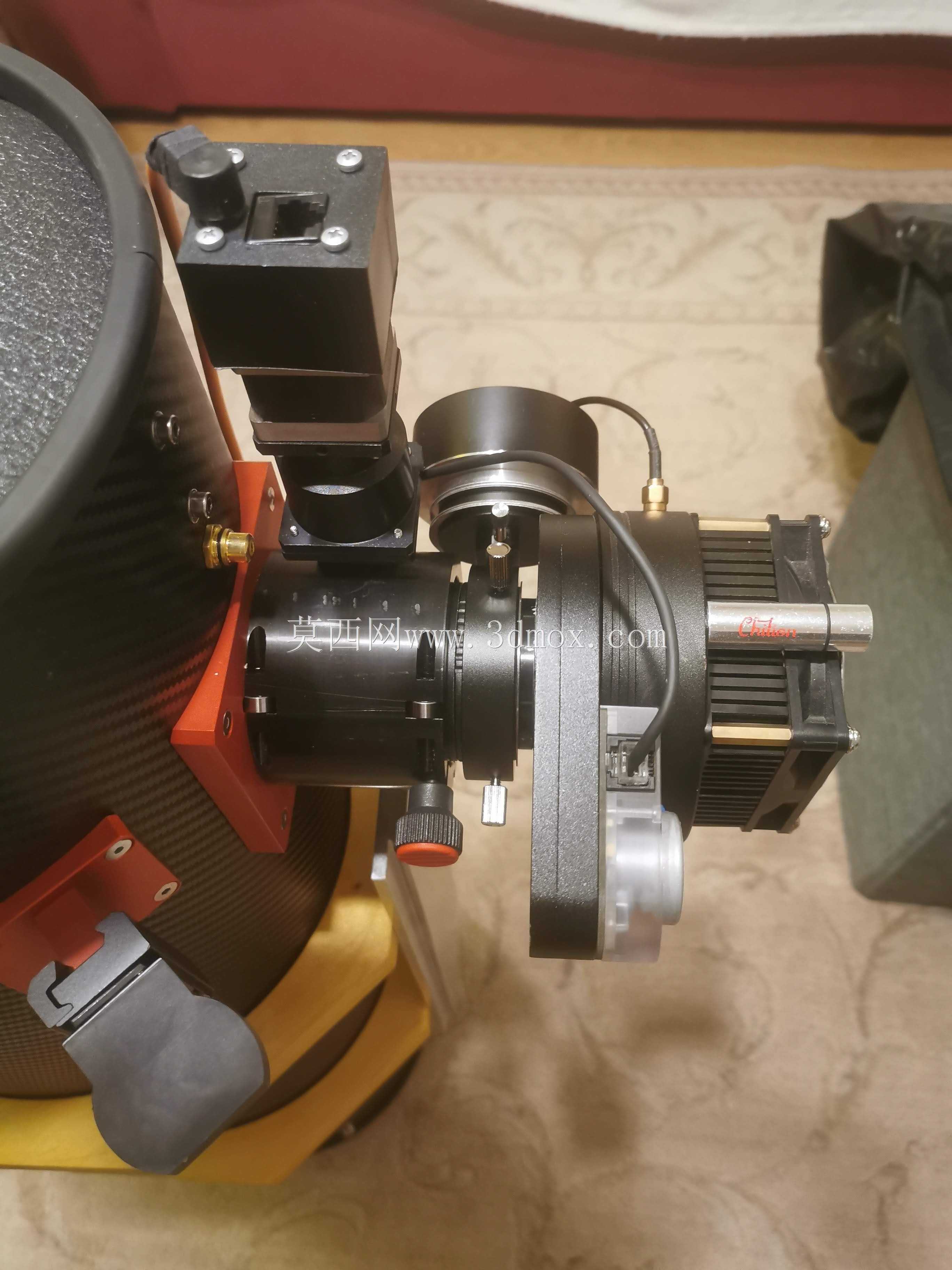

　　配合调焦筒上的导向销限制周向转动，保证接装配件后光轴不会随调焦动作发生偏转。传动部分采用经典的Crayford摩擦传动设计，依靠金属压轮与调焦筒外壁的摩擦力带动筒身轴向移动，区别于传统齿轮齿条调焦的啮合间隙问题，这种结构不存在回程差，微调时可以实现微米级的位移控制，尤其适合天体摄影时的精确合焦操作，配合侧面的锁紧结构，合焦完成后可以完全锁死调焦筒位置，避免长时间曝光过程中因镜身自重、温度变化导致的焦点漂移。侧面突出的红色壳体为调焦轴安装座，内部集成了传动压轮的张紧调节结构，通过调整张紧螺丝可以改变压轮对调焦筒的正压力，适配不同重量的终端配件——接装轻量化目镜时可适当降低张紧力获得顺滑的调焦手感，接装重型冷冻天文相机时则增大张紧力，

　　避免调焦筒自行下滑。调焦筒的轴向行程经过优化，既可以满足目镜观测时的大范围调焦需求，也能覆盖不同后截距要求的天文相机，配合延长接环还可以适配巴洛镜、减焦镜等附加光学配件。底座法兰与镜筒的贴合面加工有定位止口，安装时无需反复调整光轴位置，只要将止口嵌入镜筒预制的安装孔即可保证初始同轴度，降低爱好者的安装调试难度。调焦座的所有运动配合面均做了表面硬化处理，长期使用不会出现磨损松旷的问题，摩擦接触面的粗糙度控制在Ra0.8以下，保证调焦动作顺滑无卡顿，不会出现传统齿轮调焦使用一段时间后齿面磨损导致的晃动、卡顿问题。从结构设计逻辑来看，这款调焦座完全针对牛顿反射镜的使用场景优化，没有冗余的功能结构，整体重量控制在较低水平，

　　不会给镜筒前端增加过多负载导致镜身重心偏移，搭配赤道仪使用时可以减少平衡重的配置量，提升整套观测设备的便携性。实际使用中，这种结构的调焦座在低温环境下也不会出现传动卡滞的问题，摩擦传动的特性不会像齿轮结构那样因低温导致润滑脂粘度上升出现调焦阻尼骤增的情况，适合冬季户外观测与摄影使用。调焦筒上端设置了防脱限位结构，避免调焦时过度操作导致筒身从底座中滑落，损坏接装的昂贵光学配件，侧面的调焦旋钮位置经过人体工学优化，观测时无需大幅度移动手臂即可完成调焦操作，配合微调旋钮可以实现高倍率下的精确合焦。
