HitecHS-645MG金属齿轮舵机结构设计

　　在航模固定翼舵面控制、小型履带机器人转向驱动、机械臂末端关节执行、工业自动化小型工位定位等场景中，大扭矩金属齿轮舵机一直是小空间动力输出的核心选型，HS-645MG作为经典的高性价比舵机型号，其结构设计的合理性直接决定了整套执行机构的运行稳定性与寿命表现。从实际工程应用的反馈来看，这类舵机最常被布置在设备的运动执行末端，承担角度闭环控制的输出任务，比如固定翼航模的副翼、升降舵偏转驱动，小型仿生机器人的关节角度调节，自动化设备里的料仓挡板开合控制，甚至是摄影云台的角度微调机构，都能看到同规格舵机的应用身影，这类场景对舵机的输出扭矩、齿轮抗冲击能力、安装定位精度都有明确的硬性要求。

　　从产品功能特性来看，该款舵机采用金属齿轮组传动结构，相比普通塑料齿轮舵机，其抗堵转冲击能力提升明显，在遇到瞬时负载过载时不会轻易出现扫齿故障，能够适配需要频繁正反转、存在瞬时冲击负载的使用场景。舵机的输出轴采用金属轴套配合定位法兰的结构，输出端的标准花键齿形兼容市面上绝大多数通用舵机摇臂，不需要额外定制转接件就能完成装配，大幅降低了选型后的适配成本。尾部出线采用标准三线式接口定义，分别对应电源正、电源地与信号输入，能够直接匹配通用的舵机控制板、单片机IO口输出的PWM控制信号，控制逻辑成熟，不需要额外开发复杂的驱动协议，对于快速搭建原型验证的项目来说，能够大幅缩短开发周期。

　　从设计思路层面拆解，这款舵机的壳体采用上下扣合的分体式结构，上下壳体通过四角的安装柱定位，配合自攻螺丝完成锁紧，既保证了壳体内部齿轮组、控制电路板、电位器、直流电机的安装空间，又能在需要维护齿轮组的时候快速拆开壳体，不需要破坏整体结构。壳体两侧的安装耳采用一体化成型设计，安装耳上预留的标准安装孔位完全符合通用大尺寸舵机的安装孔距规范，能够直接替换同安装尺寸的其他型号舵机，不需要对原有设备的安装支架做二次修改。输出轴顶部的固定螺丝孔用于锁紧摇臂，避免摇臂在大扭矩输出时出现打滑脱落的问题，轴肩位置的限位结构能够限制摇臂的轴向窜动，保证输出角度的重复定位精度。舵机内部的电位器与输出轴直接联动，能够实时反馈输出轴的当前角度，配合内部的控制闭环电路，实现角度的精准控制，在额定负载下的角度偏差能够控制在极小的范围内，满足大多数对定位精度有要求的场景。

　　在外形尺寸与安装边界方面，这款舵机的主体为方正的长方体结构，整体轮廓没有突出的冗余结构，能够在紧凑的安装空间内完成布置，两侧安装耳的突出尺寸经过优化，不会额外占用过多的横向安装空间。安装时需要注意预留尾部出线的弯折空间，避免线缆被壳体与安装支架挤压造成线芯断裂，输出轴端需要预留摇臂的转动空间，确保摇臂在全角度行程内不会与周边结构发生干涉。安装孔的孔径适配标准的舵机安装螺丝，安装面的平面度要求不高，即使是普通的3D打印安装支架也能完成稳固固定，不需要额外做高精度的安装面加工。输出轴的中心高度符合通用舵机的标准尺寸，在做机构运动仿真的时候，可以直接调用标准舵机的安装尺寸参数做干涉检查，不需要反复测量实物尺寸来调整模型参数。

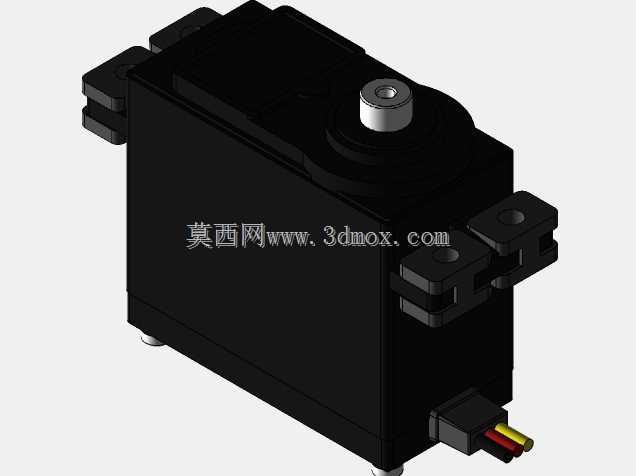

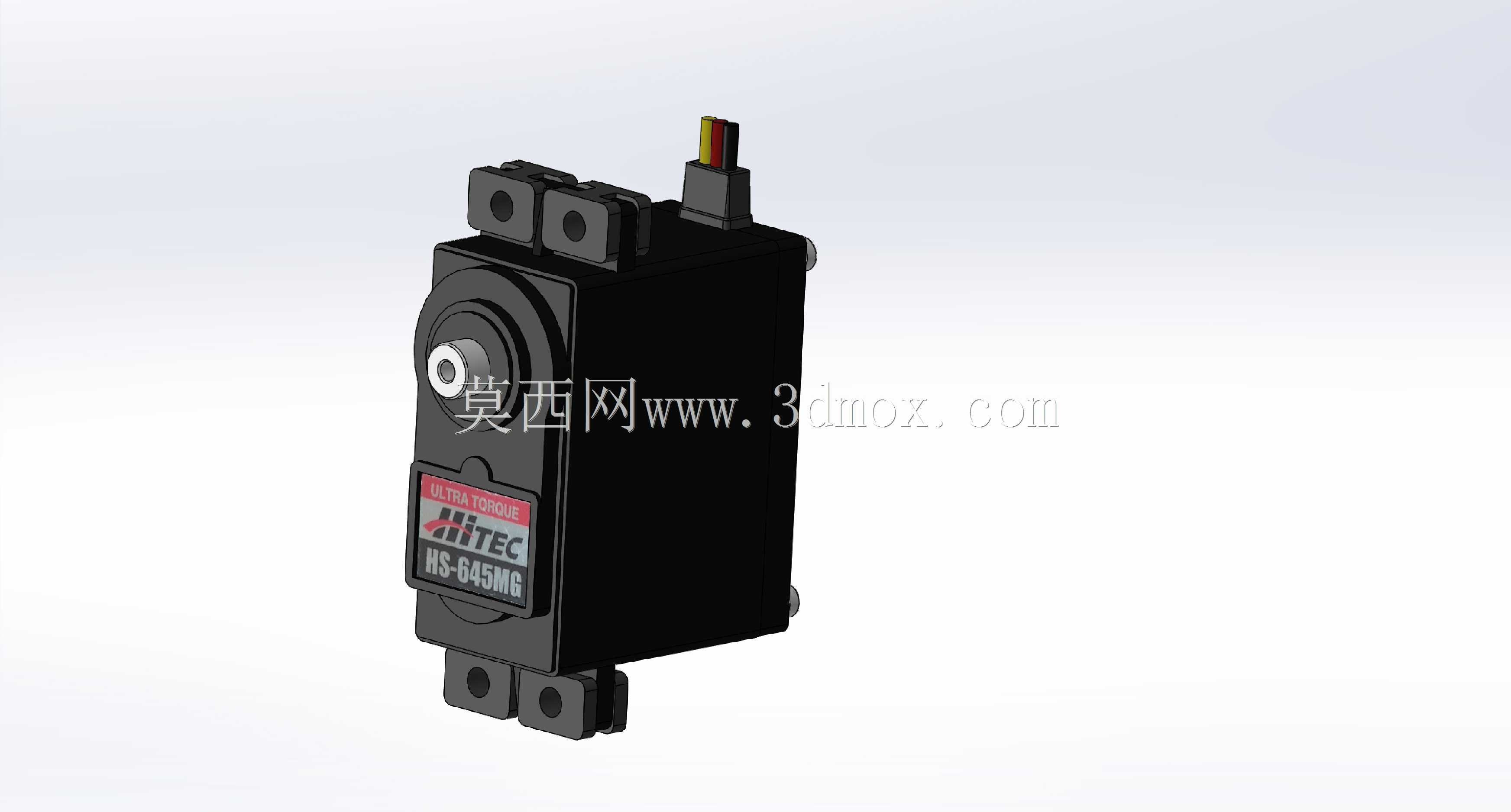

　　在实际建模过程中，这款模型完整还原了舵机的所有外部结构特征，包括壳体的合模线细节、安装耳的倒角、输出轴的花键齿形、尾部出线的线缆形态，唯一需要补充完善的部分是尾部线缆的完整长度建模，在做整机布线仿真的时候，可以根据实际走线需求延伸线缆长度，完成整机的布线布局设计。模型的结构细节完全匹配实物的装配关系，在做虚拟装配的时候，可以直接将舵机模型装入对应的安装支架内，验证安装孔的对位情况、摇臂的运动行程是否存在干涉，提前发现结构设计中存在的问题，避免实物加工后出现装配不上、运动卡滞的问题。对于结构设计从业者来说，这类标准件的精准三维模型能够大幅缩短设计周期，不需要从零开始绘制标准件模型，只需要将模型调入装配体中就能完成整体布局，同时也能在选型阶段直观判断该款舵机是否满足设备的安装空间要求，减少选型失误带来的成本损耗。
