单列直插式电子接插件结构设计

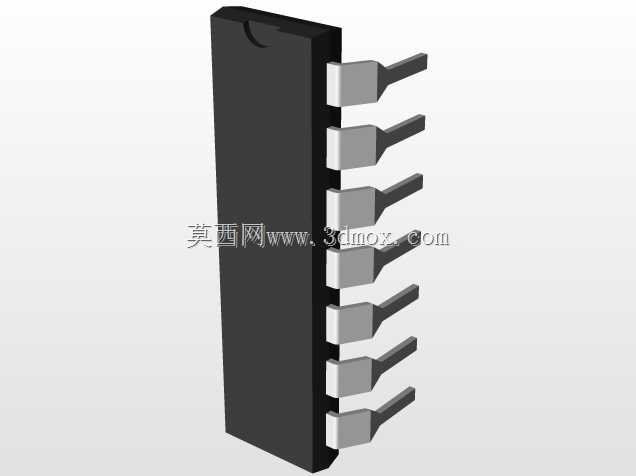

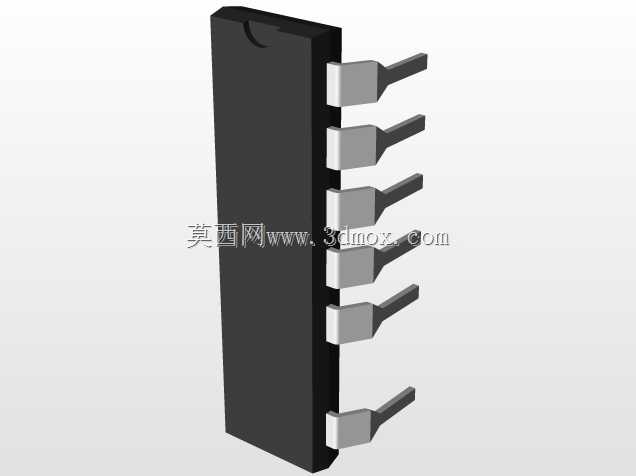

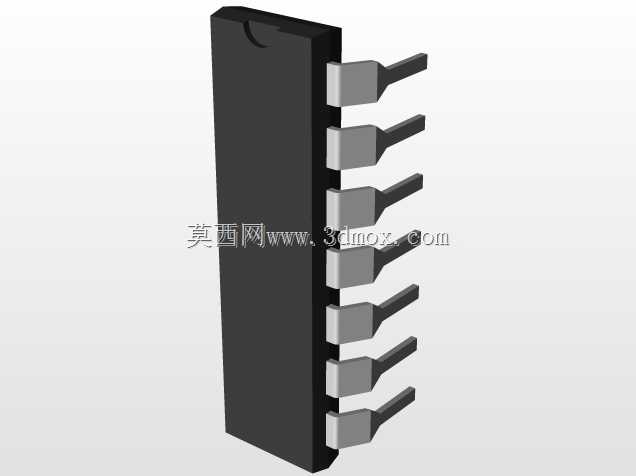

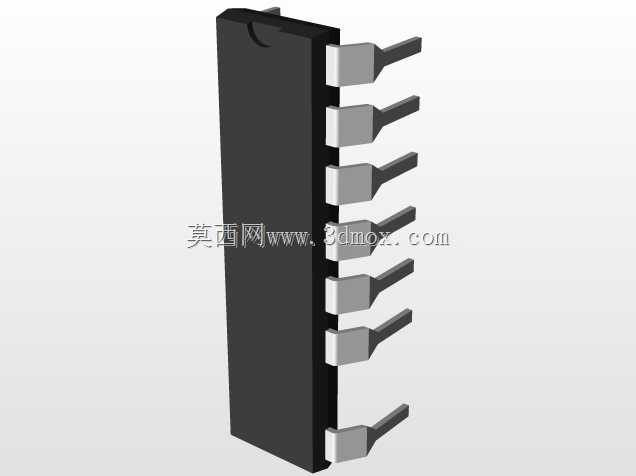

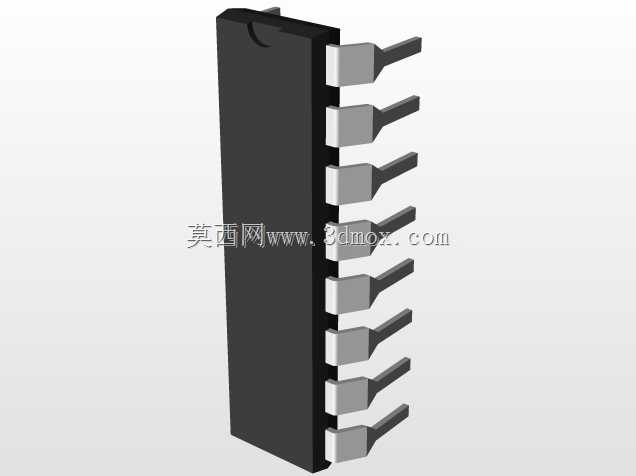

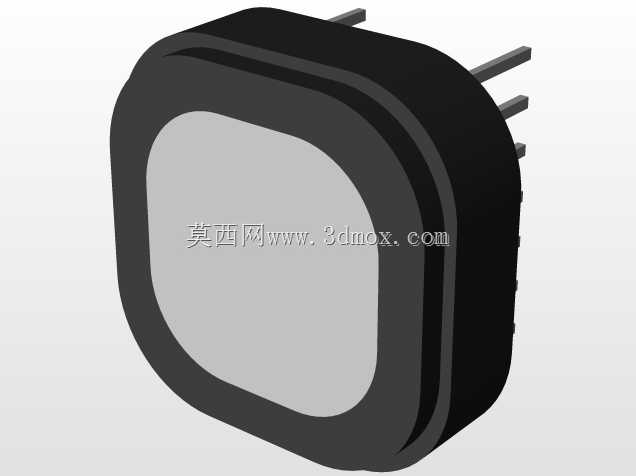

　　在工业控制板卡、消费电子主板、小型传感检测模块的电路组装环节，这类单列直插结构的接插元件是板级互联里非常常见的连接载体，日常做PCB布局、结构干涉检查的时候，这类元件的三维数模是装配校验环节必不可少的参考依据。很多刚入行的结构工程师在做板卡堆叠的时候，容易只盯着元件的标称封装尺寸，忽略实际注塑本体的拔模斜度、引脚成型后的实际外张偏差，等到SMT或者手工焊接阶段才发现元件和周边屏蔽罩、结构加强筋发生干涉，不得不临时改板或者修模，耽误项目进度。这个模型在建模阶段就还原了实际量产元件的细节特征：黑色绝缘本体采用高温注塑工艺常用的PBT或者尼龙材质对应的壁厚设计，本体顶部的定位缺口是生产和装配环节的防呆结构，避免插件时方向插反导致电路接错，

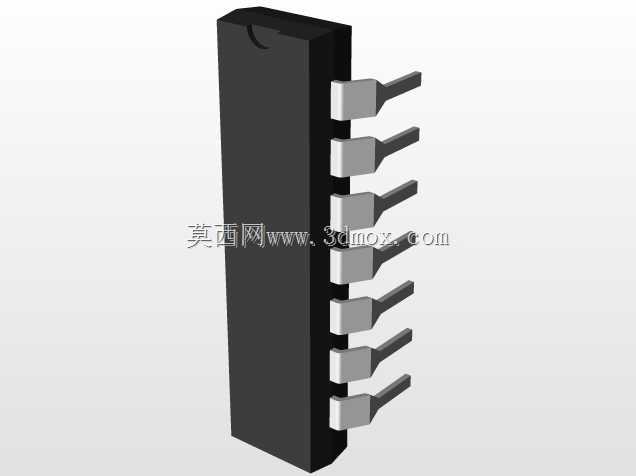

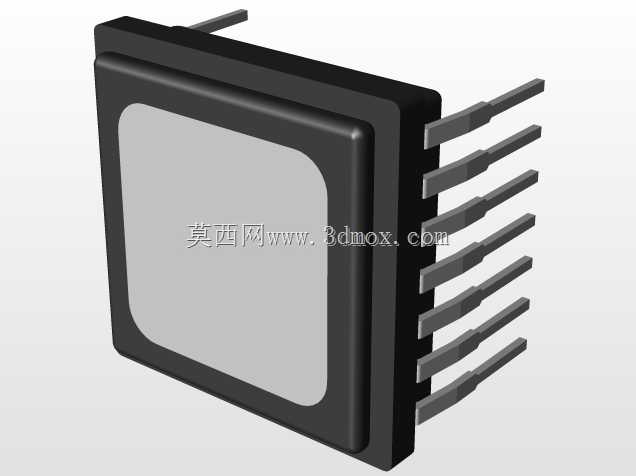

　　本体侧面的引脚一共7个，每个引脚都做了实际冲压成型后的弯折角度还原，引脚伸出本体的长度、引脚之间的节距都严格对应行业通用的2.54mm标准间距，引脚的焊接段做了轻微的收窄处理，方便插入PCB对应的金属化过孔，同时过波峰焊的时候焊锡能够顺着引脚爬升形成可靠的焊点。从安装边界来看，这类元件在PCB上的占用区域不能只算本体的投影面积，要考虑引脚焊接后焊盘的外延尺寸，以及元件本体距离板边的安全距离——通常直插元件距离PCB板边至少要留3mm以上的空间，避免过波峰焊时被轨道卡件损坏，同时如果板卡需要做三防漆涂覆，还要考虑元件本体高度和周边 tall 元件的高度差，避免涂覆时产生阴影区影响防护效果。在实际应用场景里，

　　这类单列直插元件既可以作为板间信号连接的排针使用，也可以作为小型传感元件的引出端载体，比如小型光电传感器、霍尔检测元件的信号输出端，就经常采用这种单列直插的封装形式，相比双列直插封装，它占用的PCB横向空间更小，适合布局在板卡的边缘位置作为外接接口的连接端。做结构设计的时候还要注意，这类元件的引脚虽然是铜合金材质带一定弹性，但如果在装配时需要反复插拔对接，就要在数模里预留足够的引脚变形空间，不能让周边的结构件贴住引脚根部，否则多次插拔后引脚容易发生塑性变形导致接触不良。另外绝缘本体的高度设计也要匹配整体板卡的堆叠高度，如果板卡是安装在密闭外壳内，要计算元件本体顶部和外壳内壁的间隙，通常留0.

　　5mm以上的间隙就可以避免外壳压到元件导致本体开裂或者引脚虚接。很多工程师在调用这类通用元件模型的时候，容易忽略引脚的实际成型公差，实际量产中引脚的共面度公差通常控制在0.1mm以内，建模时如果把引脚都做在绝对同一平面上，做装配仿真的时候就没法模拟实际焊接时可能出现的虚接风险，适当在模型里体现引脚的微小公差偏移，能让结构校验的结果更贴近实际生产情况。还有本体上的脱模斜度，实际注塑件的脱模斜度通常在1°到1.5°之间，建模时如果把本体做成完全垂直的直壁结构，做模具设计参考的时候就会出现尺寸偏差，这个模型里还原了本体的轻微拔模角度，不管是做PCB装配校验还是做周边结构的避空设计，都能提供更准确的尺寸参考。在设备维护场景里，这类直插元件的更换便利性也是设计时要考虑的点，如果元件布局在板卡深处，周围被更高的电容、电感元件包围，更换时就需要用烙铁逐个熔化引脚焊锡，操作难度大，所以在布局阶段参考准确的三维模型调整元件位置，把这类需要后期维护更换的元件布置在板卡边缘易操作的区域，能大幅降低后期的维护成本。
