保时捷轮毂中心装饰盖结构设计

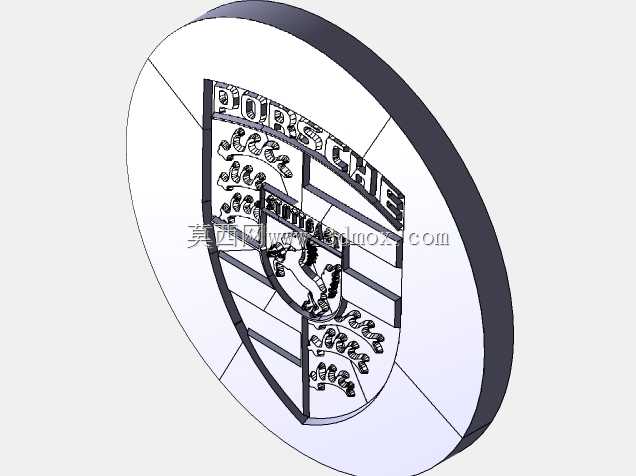

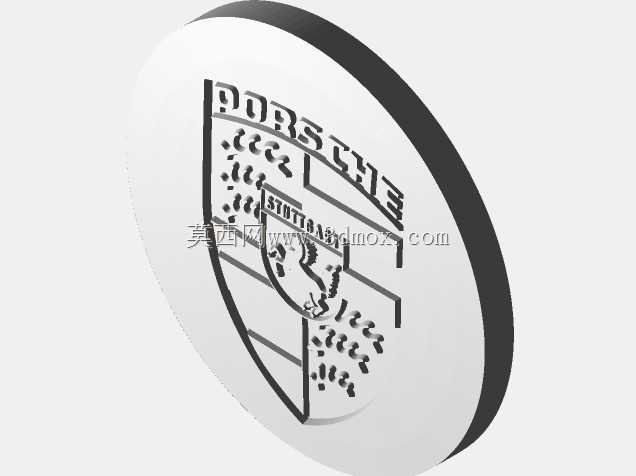

　　在乘用车车轮总成的配套部件设计中，轮毂中心盖是兼顾装饰性与防护性的小型结构件，这类部件安装于轮毂轴心位置，首先承担的是遮挡轮毂中心安装孔、隔绝泥水灰尘侵入轮毂轴承与固定螺栓区域的作用，避免长期行驶过程中砂石、积水对轮毂连接结构造成锈蚀或磕碰损伤，同时也承担着品牌视觉标识传递的作用，是整车外观细节质感的重要组成部分。本次设计的轮毂中心盖整体采用圆形薄盖结构，正面集成保时捷品牌盾形标识的立体造型，整体轮廓匹配主流乘用车轮毂的中心安装沉台尺寸，边缘做了均匀的倒扣卡接结构设计，无需额外紧固件即可卡入轮毂中心的预留卡槽内，安装拆卸过程不会对轮毂表面造成划伤，日常维护更换操作便捷。从结构设计逻辑来看，这类轮毂中心盖的壁厚控制在均匀的1.5-2mm区间，既保证足够的结构强度，避免车辆行驶过程中受气流冲击、路面碎石击打出现开裂或脱落，也不会因为壁厚过大造成材料浪费或者安装后突出轮毂表面过多，影响车轮整体的动平衡表现。正面的品牌标识区域采用浮雕式结构，标识凸起高度控制在0.8-1.2mm，既保证视觉上的立体感，也不会因为凸起过高在日常洗车、行驶过程中出现磕碰掉漆的问题，标识的线条过渡全部做了圆角处理，避免应力集中造成的结构开裂，同时也能提升表面喷涂工艺的良率，减少漆料在棱角位置的流挂缺陷。从安装边界来看，该中心盖的外径尺寸匹配对应款型保时捷轮毂的中心沉台内径，卡接倒扣的外沿尺寸比沉台内径大0.3-0.5mm，依靠材料本身的弹性变形卡入卡槽，

　　安装到位后倒扣与卡槽的贴合面保持均匀的压紧力，即使在高速行驶、车轮经过颠簸路面产生振动的工况下，也不会出现松脱异响的问题。盖体背面设计有均匀分布的加强筋，从中心位置向边缘放射状排布，提升盖体整体的抗变形能力，避免夏季高温暴晒或者冬季低温环境下，材料出现热胀冷缩变形导致的安装松动。在实际装车应用场景中，这类轮毂中心盖除了基础的防护与装饰作用，也能在一定程度上降低轮毂中心位置的风阻，平整的圆形表面可以引导车轮附近的气流平顺流过，减少乱流产生的风噪，同时避免轮毂中心位置形成涡流裹挟泥沙附着在轴承端盖位置，降低日常清洁维护的难度。设计过程中需要重点考虑不同工况下的材料性能匹配，这类部件一般采用耐候性工程塑料制作，

　　需要耐受-40℃到80℃的环境温度变化，同时具备足够的抗紫外线老化性能，避免长期户外停放出现表面褪色、材质变脆的问题。卡接结构的设计需要反复校核插拔力，安装时的压入力控制在30-50N，徒手即可按压到位，拆卸时使用专用塑料撬棍从边缘预留的缺口位置施力即可取出，不会因为卡接过紧造成拆卸时盖体碎裂，也不会因为卡接过松导致行驶中脱落。另外，盖体与轮毂贴合的边缘位置设计有一圈细小的密封唇边，安装到位后唇边会紧贴轮毂沉台的端面，形成一道简易的密封结构，阻挡高压洗车时的水柱、雨天行驶的路面积水渗入轮毂中心区域，保护内部的固定螺栓与轴承端面不会过早出现锈蚀。从外观细节处理来看，盾形标识的各个线条比例严格还原品牌标识的规范，线条的深度、

　　宽度保持一致，浮雕的斜面角度控制在15度左右，既保证光影下的立体感，也便于表面做分色处理时的工艺实现，不同颜色区域的分界清晰，不会出现漆料溢出边界的问题。整体盖体的表面平整度控制在0.1mm以内，安装后与轮毂端面的高度差不超过0.5mm，保证车轮整体的视觉一致性，不会出现盖体突出或者凹陷的违和感。在三维建模过程中，这类部件需要重点保证卡接结构的尺寸精度，倒扣的角度、厚度、回弹量都需要结合所选材料的弹性模量做校核，同时要考虑注塑成型过程中的拔模角度，所有垂直于脱模方向的面都做了1度左右的拔模斜度，避免注塑脱模时出现拉伤、变形的问题，壁厚的均匀性也是建模时需要重点关注的点，避免出现壁厚突变导致的注塑缩痕、气泡等缺陷，影响成品的外观质量与结构强度。
