传感器配套精密冲压加工工装结构

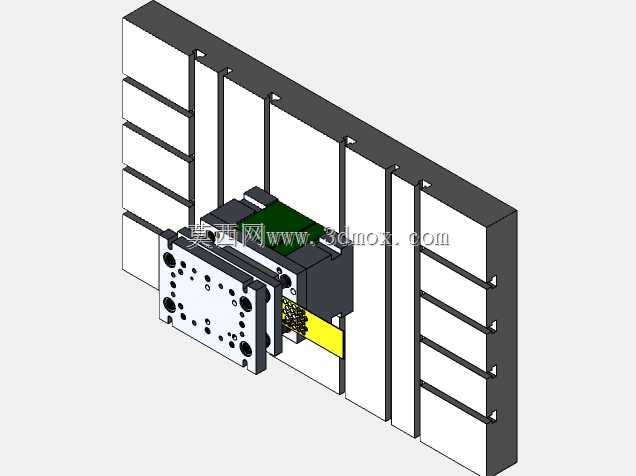

　　在精密电子元器件的量产加工环节，传感器类零件的冲压成型一直是对工装精度要求极高的工序，这类零件往往带有薄型基材、微细成型特征、装配定位精度要求高的特点，常规通用冲模很难兼顾成型稳定性与批量加工的一致性，这套冲模结构正是针对传感器零件的冲压工序做的定向结构设计。从实际产线适配角度看，这套冲模采用模座与安装基准板分体式的布局，安装侧预留了多组等距排布的T型槽安装位，可直接适配不同规格的冲床工作台装夹要求，不需要额外加工过渡转接板，能大幅缩短换模调试的周期。模架部分采用四导柱导向结构，导柱导套配合间隙控制在微米级，保证上下模合模时的对位精度，避免冲切过程中出现凸凹模啃伤、成型特征偏移的问题，对于传感器零件上常见的微细冲切轮廓、微小折弯特征，这种高刚性导向结构能有效抵消连续冲压过程中的侧向力，保证每一次冲压行程的位置重复精度。

　　成型工位的布局上，这套结构按照冲裁、预成型、精整、落料的工序顺序做了级进排布，料带采用侧刃粗定位加导正销精定位的组合定位方式，料带送进过程中先通过侧刃冲切出定距侧边，每一个工位都设置独立的导正销插入料带上的预冲工艺孔，完全消除送料步距误差带来的零件尺寸偏差。针对传感器零件上带有的局部微细成型特征，对应工位单独设置了独立的小导柱导向，将成型凸模的工作段做短，提升凸模的刚性，避免细长凸模在高频冲压过程中出现断裂、崩刃的问题。卸料部分采用弹性卸料板结构，卸料板与凸模之间采用小间隙配合，冲压过程中卸料板先压紧料带，再完成冲切与成型动作，能有效避免薄型料带在冲切时出现翘曲、变形，保证成型后零件的平面度满足后续传感器装配的要求。

　　从安装边界尺寸来看，这套冲模的下模座安装面做了全平面精加工，安装孔位按照通用小型冲床的装夹孔距做了标准化设计，模架闭合高度、开模行程都适配常见的16吨到25吨规格的开式冲床，不需要对现有设备做改造就能直接上线使用。下模的漏料通道做了扩口设计，成型后的零件与废料能顺着漏料通道直接滑入设备下方的收料盒，不会出现堵料、废料回带的问题，能适配连续高速冲压的生产节奏。在实际使用场景中，这套冲模主要用于加工传感器的金属外壳、内部导电弹片类零件，这类零件的材料多为厚度0.1mm到0.5mm的不锈钢带、铜合金带，冲切断面的毛刺高度需要控制在0.02mm以内，同时成型后的折弯角度、特征位置公差需要控制在0.03mm范围内，才能满足传感器后续自动化装配的尺寸要求，这套结构的刚性设计与精度控制逻辑，刚好能匹配这类高精度冲压件的加工需求。

　　结构细节上，凸模与凹模都采用快换式的安装结构，当某一工位的凸凹模出现磨损需要更换时，不需要拆卸整个模架，只需要松开对应位置的紧固螺钉就能快速替换备件，大幅减少设备停机维护的时间。模座内部设置了独立的废料避让槽，每个冲切工位的废料都有独立的滑落通道，不会出现废料在模架内部堆积的问题。同时，这套结构在对应传感器零件的敏感特征成型工位，特意设置了成型压力微调结构，通过调节垫片的厚度就能微调成型凸模的进入深度，不需要反复修磨模具，就能适配不同批次材料的成型回弹差异，保证成型后零件的参数一致性。对于传感器这类需要保证长期尺寸稳定性的零件，冲压过程中的材料内应力控制也很关键，这套结构在成型工位之间设置了空工位，给材料变形预留足够的应力释放空间，避免零件成型后出现后期形变，影响传感器的装配精度与使用性能。
