小型精密压装执行机构结构设计

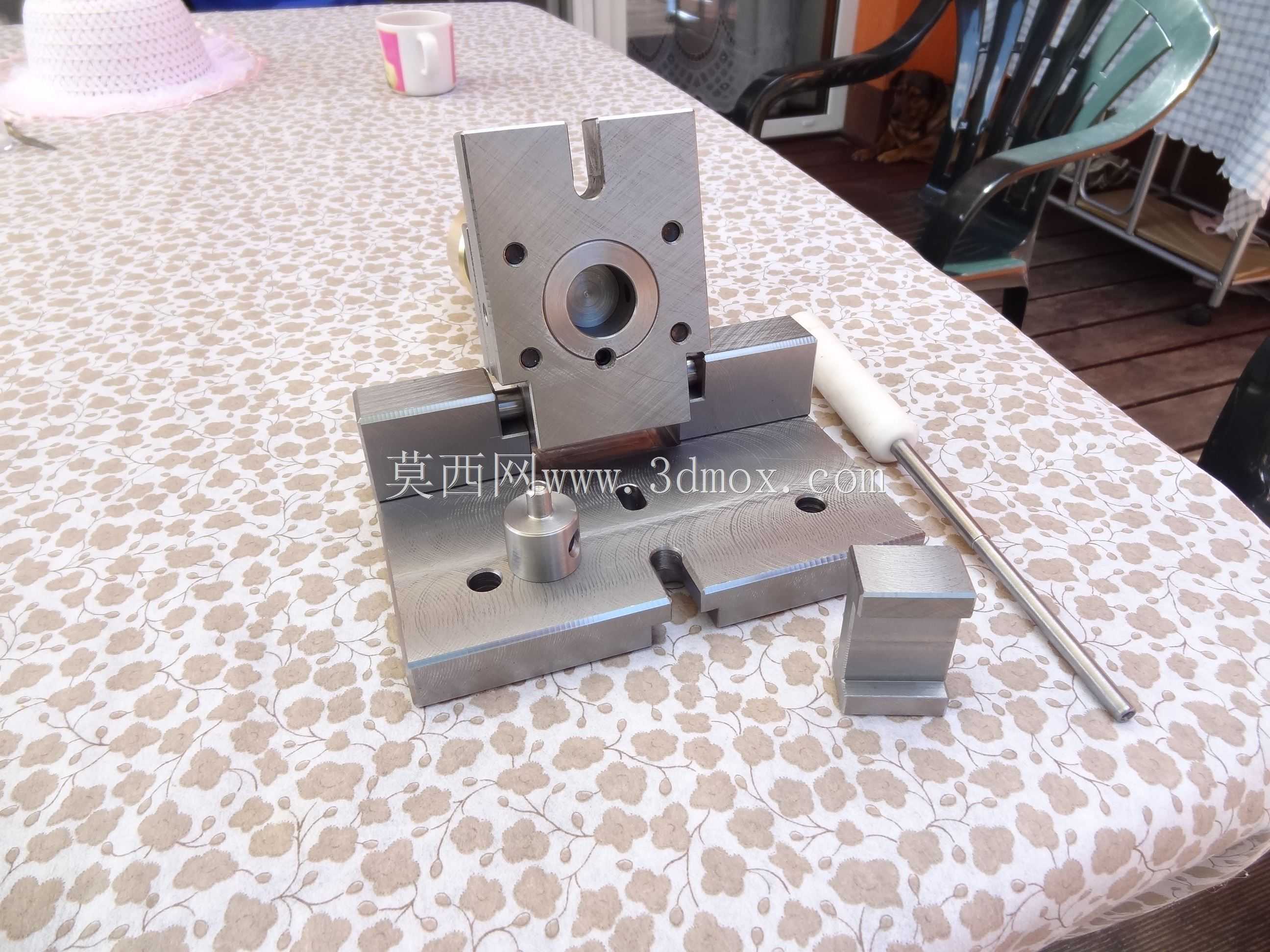

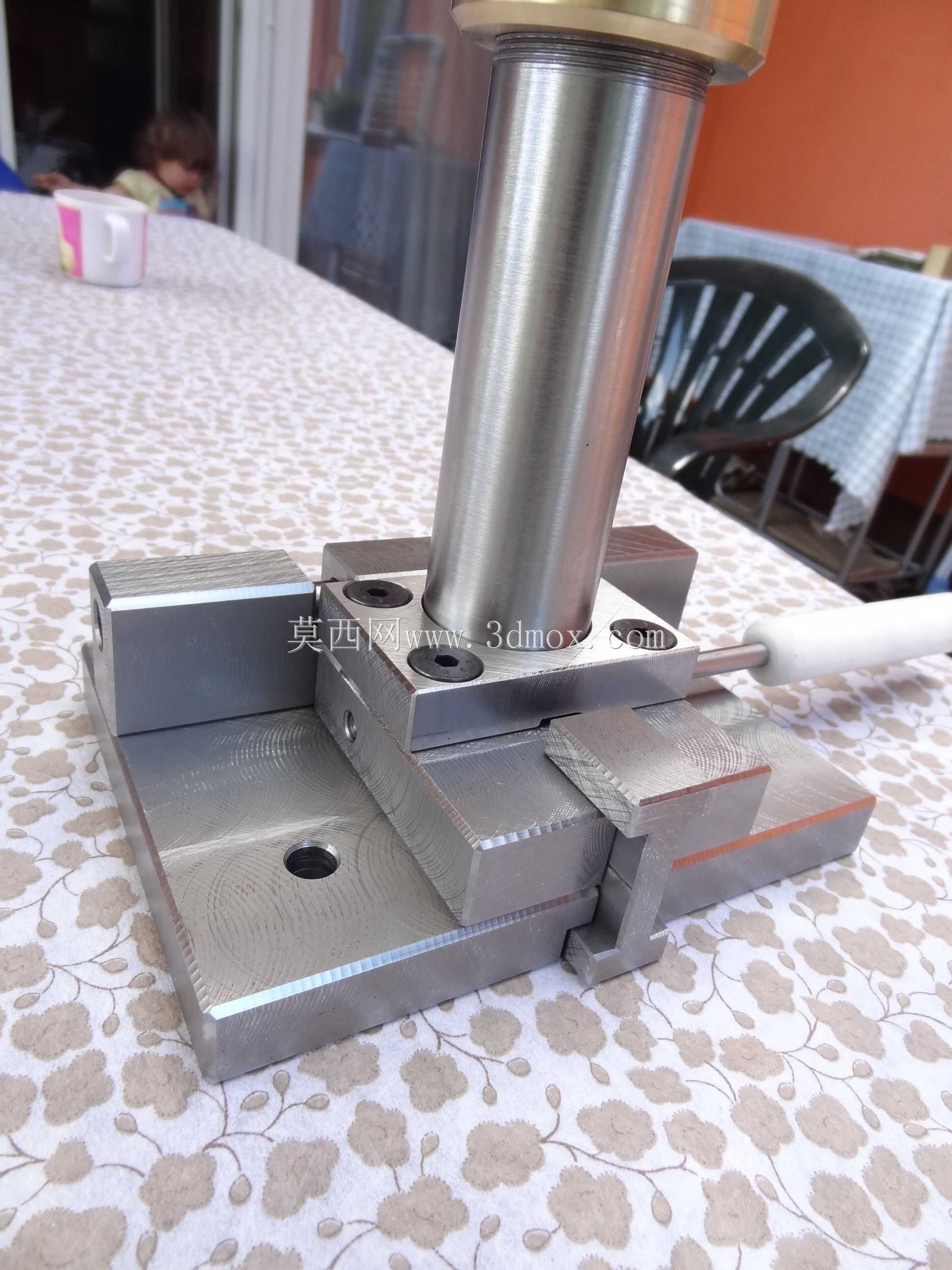

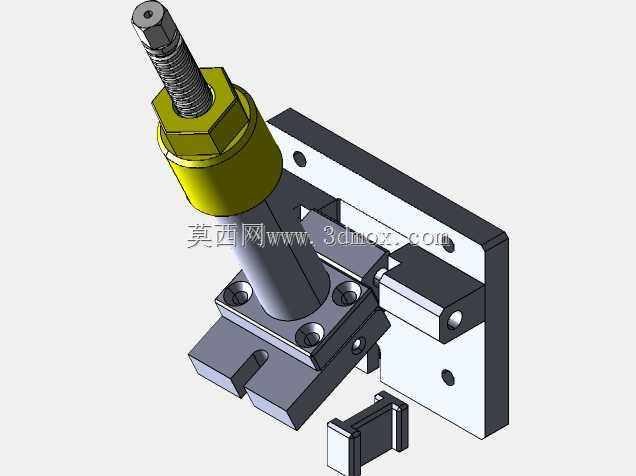

　　该压装执行机构主要面向小尺寸零部件的精密压合装配场景，常见于3C电子零部件组装、小型五金件铆接、传感器组件压配、微型轴承与轴套的装配工位，可直接集成在半自动装配台、小型自动化流水线的单工位模组上，替代人工手压作业，保证压装行程的一致性与压合位置的重复精度，避免人工施压带来的压力不均、压偏、压装深度不一致等装配缺陷。从结构布局来看，该机构采用立式导向加侧装固定的安装形式，主体执行部分为带调节螺母的螺杆压头组件，压头下部连接压合工作端，中部通过导向套与安装立板做滑动配合，保证压头上下动作的直线度，避免压合过程中出现径向晃动导致的工件压伤、错位问题。安装立板为整块机加工件，上面预留了多组安装孔位，

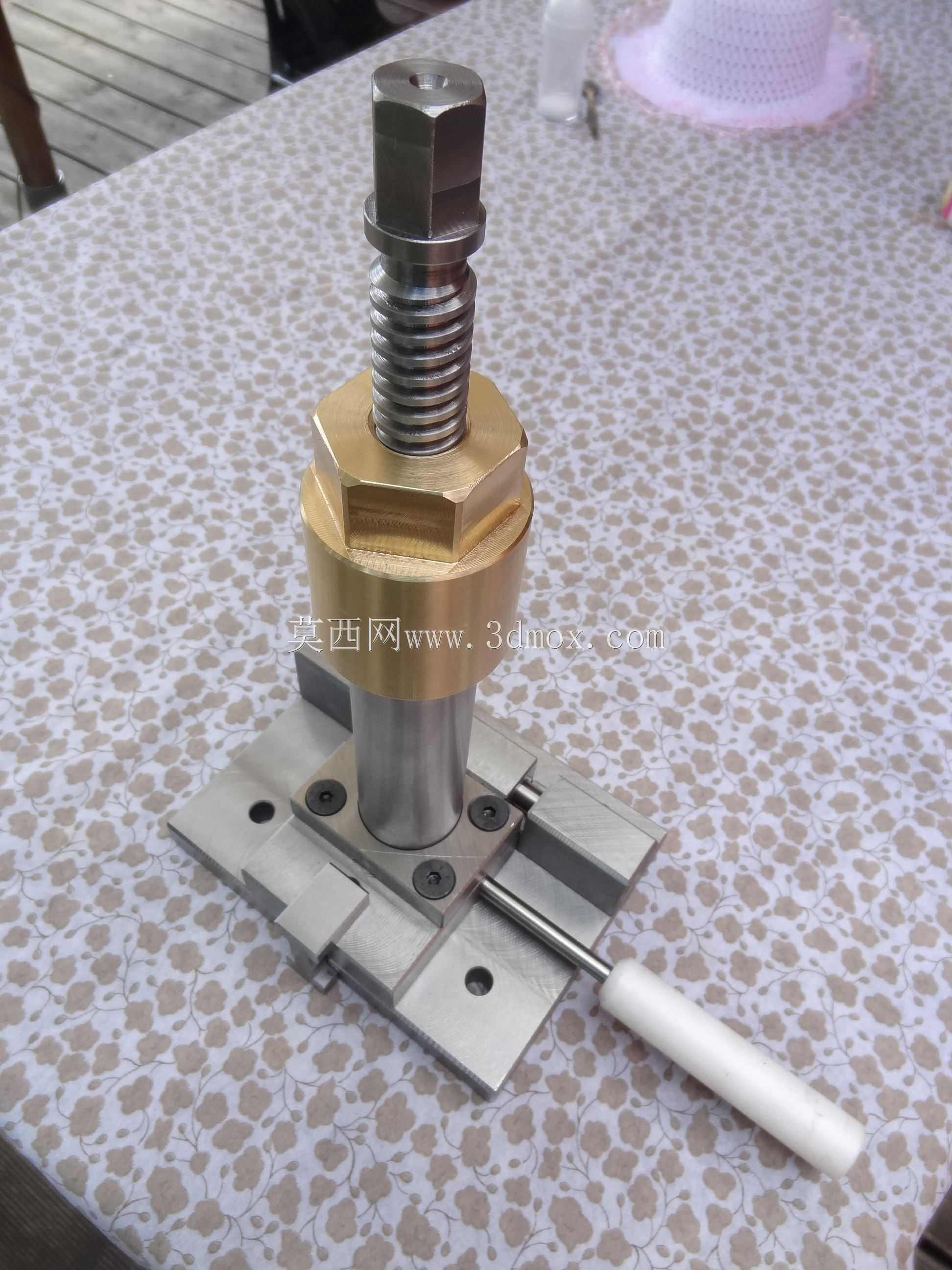

　　既可以通过背部的孔位直接锁附在设备型材机架上，也可以通过侧面的连接块搭配其他送料、定位模组做扩展集成，安装边界的孔位间距按照常规工业铝型材的槽距标准设计，不需要额外做转接板即可完成固定，适配多数小型装配设备的机架安装需求。压头顶部的调节螺母结构，可根据不同压装深度的需求调整压头的初始伸出长度，调整完成后通过锁紧螺母锁死，避免作业过程中压头位置窜动，这种调节结构不需要拆解整个机构即可完成压装行程的微调，换型调试的操作门槛低，一线装配人员即可完成参数调整。导向套与压杆之间采用间隙配合，配合面做了表面硬化处理，长期往复动作下的磨损量小，可维持长期的导向精度，减少维护更换的频次。下部的定位基座直接固定在安装立板底部，

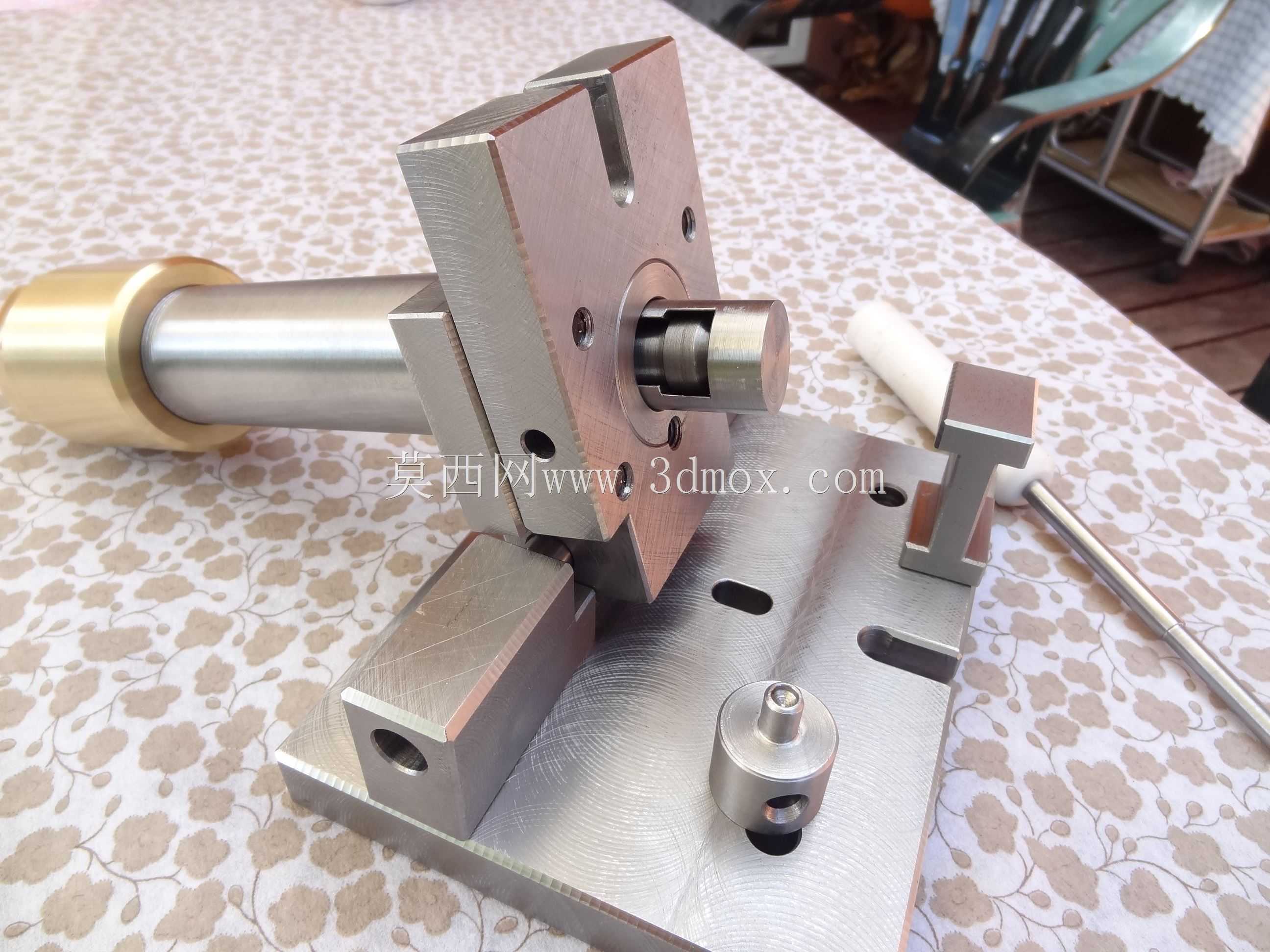

　　基座上开有与压头同轴的定位槽，可根据待压装工件的外形更换不同的定位镶块，适配不同外形尺寸的小型工件压装需求，镶块采用快拆式螺丝固定，换型时只需要更换对应镶块即可，不需要重新调整整个机构的同轴度。侧部的连接块可搭配小型气缸或者手动驱动组件作为动力输入，既可以外接气缸实现自动化压合作业，也可以加装手柄作为手动压装治具使用，适配不同自动化程度的装配场景。从安装尺寸来看，该机构整体占用空间小，横向安装宽度不超过150mm，纵向伸出长度不超过120mm，整体高度可通过压杆的调节范围适配10-50mm压装行程的作业需求，不会占用过多的工位空间，适合在紧凑的装配台面上布置多组同类型机构完成多工位同步压装作业。结构设计上没有采用复杂的传动组件，

　　所有零部件均为常规机加工件与标准紧固件，加工难度低，后期维护时只需要定期检查导向面的润滑情况、锁紧螺母的紧固状态即可，不需要复杂的维护流程。在实际应用中，这类小型压装机构常用来完成塑胶壳与五金嵌件的压合、线路板接插件的压装、小型密封件的压入、微型销钉的铆压等作业，压合过程中压头的直线度可保证压装力垂直作用在工件表面，避免压偏导致的工件报废，相比人工使用镊子、手压机作业，压装的良品率可提升15%以上，同时降低作业人员的劳动强度。机构的所有受力面均做了加厚处理，安装立板与基座的连接部位采用多颗内六角螺丝锁附，可承受最大500N的压装力，满足多数小型零部件的压装受力需求，不会因为长期受力出现连接部位变形、松动的问题。压头的工作端面做了平面度处理，可根据需求更换橡胶压头、金属压头，避免压伤工件表面，适配不同材质工件的压装需求，比如压合塑胶件时更换聚氨酯压头，压合五金件时使用淬火钢压头，不需要更换整个压杆组件，只需要更换端头的压头即可完成适配。
