TETRIX电机配套夹持固定安装支架

　　在教育机器人搭建、小型自动化实验装置组装以及创客类机电项目开发场景中，动力部件的可靠固定是整套机构稳定运行的核心前提之一，这类场景常采用TETRIX类标准搭建型材与模块化动力组件，配套的固定支架需要同时兼顾安装便捷性、夹持可靠性与型材适配性，本次涉及的这款电机固定支架正是针对这类场景下的大扭矩电机安装需求设计。从实际使用场景来看，这类支架主要适配Tetrix max系列TorqueNADO大扭矩电机，这类电机常被用于机器人行走机构、机械臂关节驱动、小型输送线动力端等需要中等以上输出扭矩的部位，电机工作时会产生持续的径向振动与启停冲击，因此支架的结构刚性与夹持抱紧力直接决定了动力输出的稳定性，一旦支架出现松动或形变，

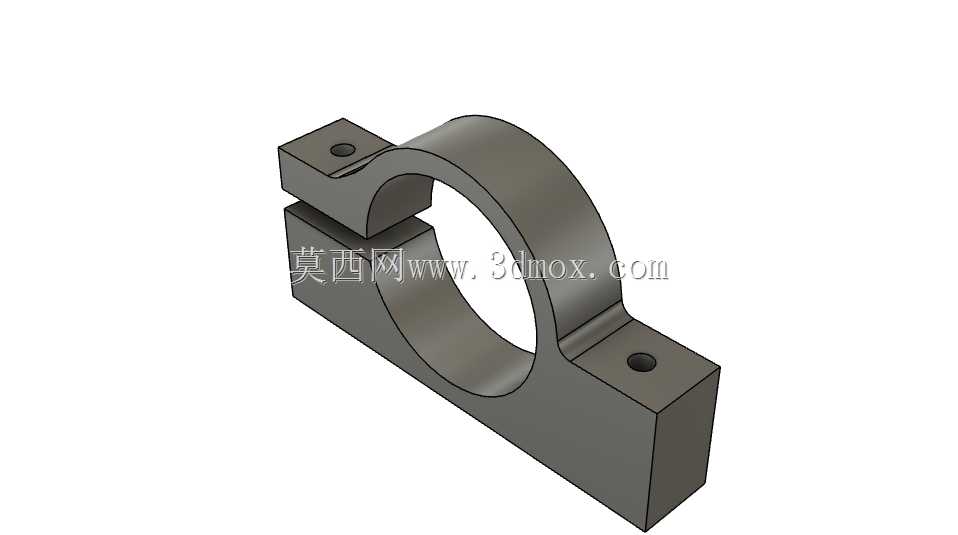

　　会直接导致传动错位、齿轮打齿甚至电机轴受力变形等问题。从功能特性上看，这款支架采用一体式半环抱夹持结构，下半部分为与标准TETRIX型材安装面匹配的矩形基座，基座两端预留了沉头安装孔，可直接通过标准螺栓与搭建型材的槽位或预制孔位完成固定，无需额外加工转接板；上半部分为开口式环形抱紧箍，环形内径与对应电机的圆柱机壳外径做了公差匹配，开口侧的两个凸台各设置一个锁紧孔，通过螺栓锁紧时可让环形箍产生均匀的径向形变，完整包裹电机机壳外壁，相比单侧顶丝固定的方式，这种环抱式固定的接触面积更大，抱紧力分布更均匀，既能避免顶丝单点挤压造成的电机机壳凹陷损伤，也能在电机正反转切换的冲击载荷下保持位置不发生偏移。从设计思路层面拆解，

　　这款支架的结构做了针对性的优化：首先是基座与抱紧箍采用一体化成型结构，没有额外的拼接焊缝或装配接缝，避免了拼接部位在长期振动下出现松动的风险；其次是安装孔的位置做了居中对齐设计，两个安装孔的中心连线与环形抱紧结构的轴线保持平行，且孔位间距完全匹配TETRIX标准型材的孔距规范，安装时无需额外测量定位，直接对齐孔位锁紧即可保证电机输出轴的轴线与安装基准面平行，减少后续传动校准的工作量；另外在抱紧箍的开口位置做了微小的倒角处理，既方便安装时将电机顺利推入箍内，也避免了开口锐边在锁紧时刮伤电机机壳的漆面或金属表面。关于安装边界与尺寸适配，这款支架的基座底面为完全平面设计，安装时需要保证贴合的型材表面平面度误差不超过0.1mm，

　　否则锁紧安装螺栓时会导致支架基座产生形变，进而影响环形抱紧结构的圆度，导致电机装入后出现卡滞或抱紧力不均的问题；两个安装孔适配对应规格的内六角圆柱头螺栓，沉头孔的深度刚好可以让螺栓头完全埋入基座表面，不会出现凸起干涉其他相邻部件安装的情况；环形抱紧结构的轴向宽度经过匹配设计，刚好覆盖电机机壳的安装定位段，不会遮挡电机的接线端或者输出轴端的安装位，安装完成后电机的接线端子朝向可根据实际布线需求绕轴线旋转调整，调整到位后再锁紧开口处的螺栓即可完成固定。在实际装配过程中需要注意，锁紧抱紧箍的螺栓时需要采用对角交替锁紧的方式，分2-3次逐步拧紧到规定扭矩，避免单侧先锁紧导致环形箍出现偏斜，造成电机轴线与安装基准不垂直的问题；如果是用于3D打印制作这款支架，需要选择具备足够刚性与抗蠕变性能的打印材料，打印时需要保证环形结构的层间结合强度，避免长期受抱紧力与振动载荷作用出现层间开裂的情况。这类支架的应用并不局限于教育机器人领域，在各类小型非标自动化装置的原型搭建、实验室测试平台的动力端固定场景中，只要电机外径与环形结构内径匹配，都可以采用这款支架完成快速安装，相比自行设计切割加工的固定件，这种标准化的支架结构可以大幅缩短搭建周期，同时保证固定可靠性，减少原型调试阶段因为固定问题导致的故障排查时间。
