适配2040铝型材的Nema17电机安装支架

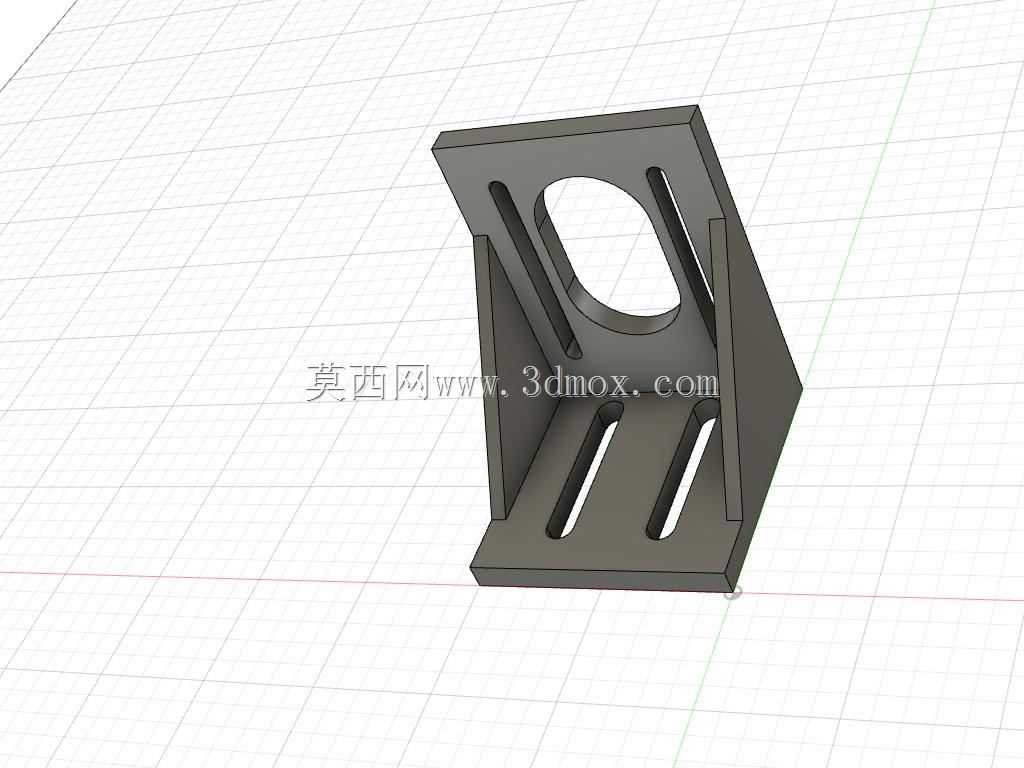

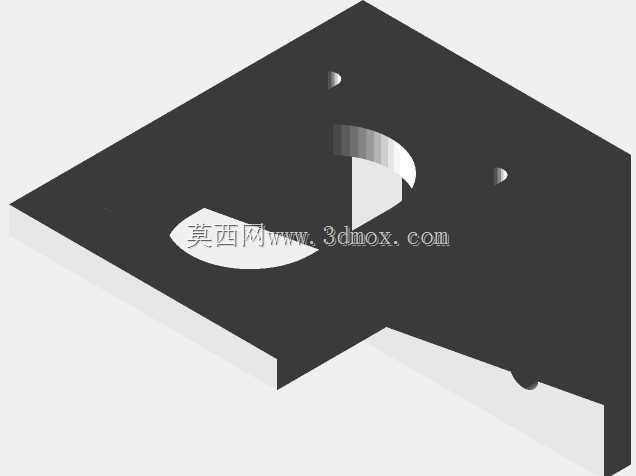

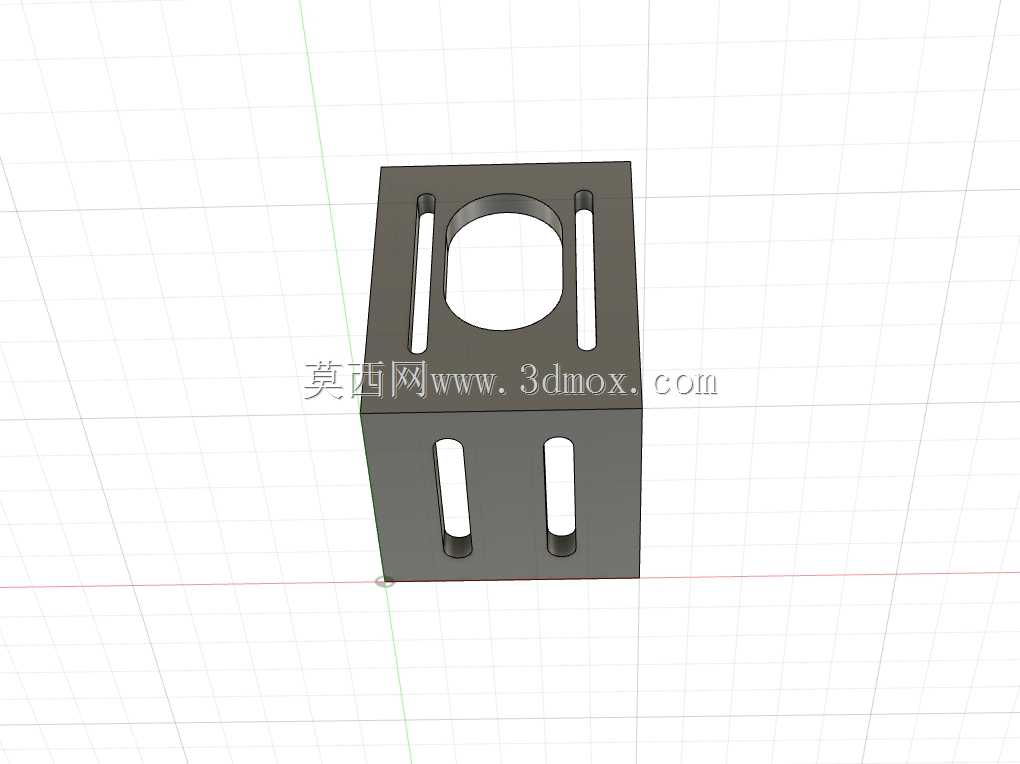

　　在桌面级自动化传动结构、小型数控位移平台以及DIY类机电设备的搭建过程中，步进电机的安装固定精度直接决定了整套传动机构的运行稳定性，Nema17规格作为42系列步进电机的通用标准，广泛应用在小负载传动场景中，这款适配2040工业铝型材的L型安装支架，正是针对这类场景的安装需求完成结构设计。从实际安装边界来看，支架的垂直安装面预留了适配Nema17电机法兰的中心过孔，能够让电机输出轴无阻碍穿过支架连接联轴器或者同步轮，垂直面两侧开设的长条形调节腰孔，并非简单的固定孔位，而是预留了电机安装位置的微调余量，安装时可以顺着腰孔方向调整电机的前后位置，方便同步带传动结构的张紧度调节，不需要额外加装张紧轮结构就能完成传动预紧，

　　能有效精简小型设备的整体结构。支架的水平安装面同样开设了两道平行的长腰孔，孔位间距完全匹配2040铝型材的槽口中心距，安装时可以直接通过T型螺栓将支架固定在铝型材的任意槽位上，不需要对铝型材做额外的钻孔攻丝加工，大幅降低现场装配的加工工作量。整体采用直角L型的结构形式，在垂直面与水平面的连接处设置了三角形加强筋结构，这处设计是针对支架受力特性做的优化：步进电机在启停瞬间会产生反向扭转力矩，尤其是带负载快速换向的工况下，连接位置如果没有加强结构，长期运行容易出现支架变形、电机安装面偏移的问题，加强筋的存在能大幅提升支架的整体抗扭刚度，避免安装面垂直度出现偏差，保证电机输出轴与传动机构的同轴度要求。从实际应用场景来看，

　　这款支架可以直接用在3D打印机的X轴、Y轴电机固定位置，也能适配小型皮带输送机的驱动端安装，或是用在桌面级数控雕刻机的进给轴电机固定场景，对于采用2040铝型材搭建框架的小型自动化设备来说，不需要单独设计定制电机安装座，直接选用这款支架就能完成电机的可靠固定。设计过程中充分考虑了安装操作的便利性，所有固定孔位都采用腰型孔设计，既降低了安装时的孔位对位精度要求，也给后续的维护调整留出了操作空间，比如同步带长期使用出现松弛时，只需要松开垂直面的电机固定螺丝，顺着腰孔调整电机位置就能重新张紧同步带，不需要拆卸整个支架。支架的两个安装面都做了平面度处理，保证电机安装后法兰面与支架面完全贴合，不会出现安装倾斜导致的电机轴径向受力问题，

　　能有效延长步进电机的轴承使用寿命，减少运行过程中的振动和噪音。在安装尺寸的匹配上，垂直面的中心过孔尺寸足够容纳Nema17电机的出线端和轴端凸台，不会出现安装干涉，水平安装面的腰孔长度覆盖了铝型材槽口的调节范围，允许支架在铝型材上顺着槽方向调整固定位置，方便设备组装时的布局微调。不同于市面上常见的平板式电机安装片，这款L型支架直接将电机固定方向与型材安装方向做了90度转换，非常适合电机轴与型材长度方向平行布置的传动结构，不需要额外增加角度转接件就能完成安装，整体结构紧凑，不会占用过多的设备内部空间，对于空间受限的小型机电设备来说十分适用。结构的壁厚设计兼顾了刚度与轻量化要求，既不会因为壁厚过薄导致受力变形，也不会因为壁厚过大增加不必要的重量和材料成本，完全匹配Nema17步进电机的常规负载工况，在额定扭矩输出范围内不会出现结构失效问题。
