单级直齿圆柱齿轮减速箱结构设计

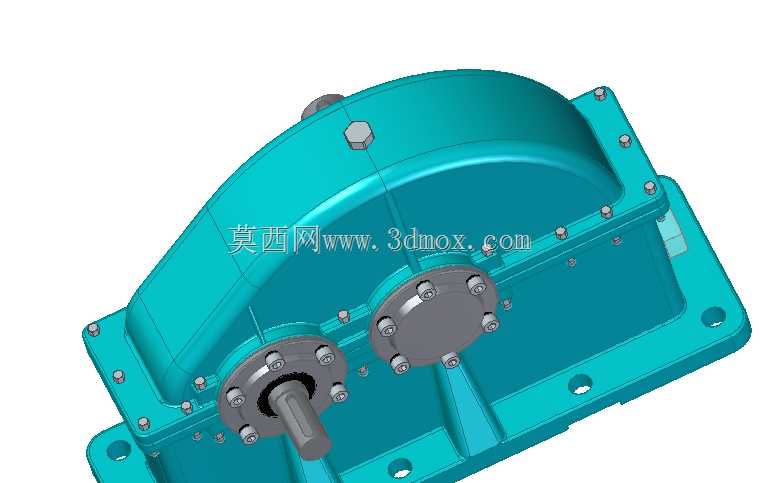

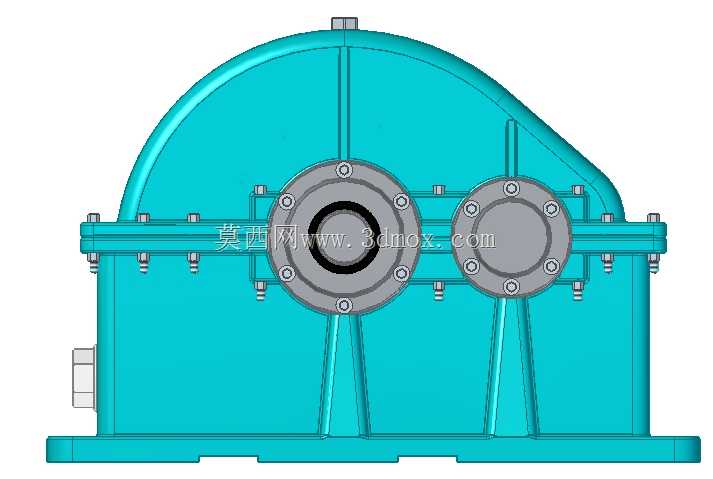

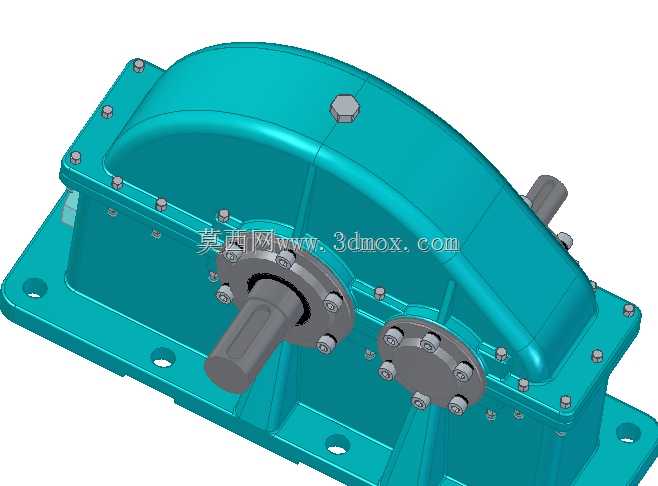

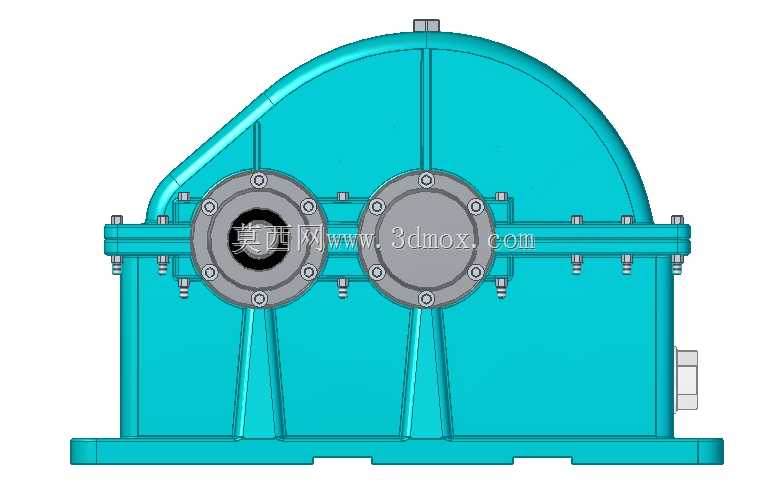

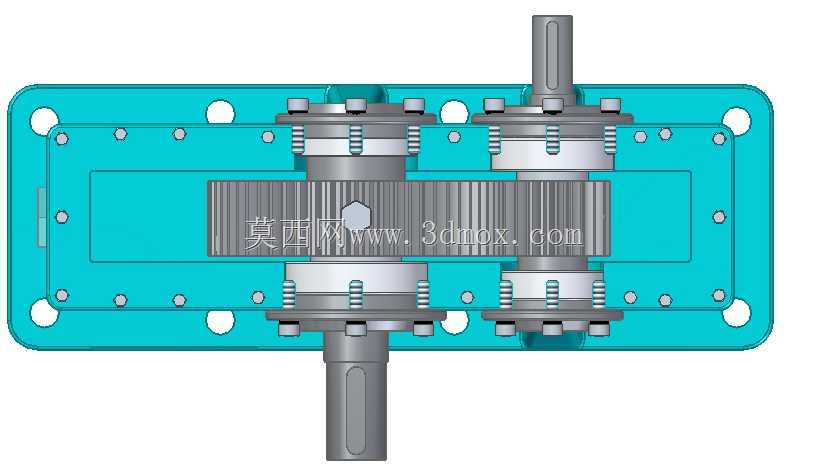

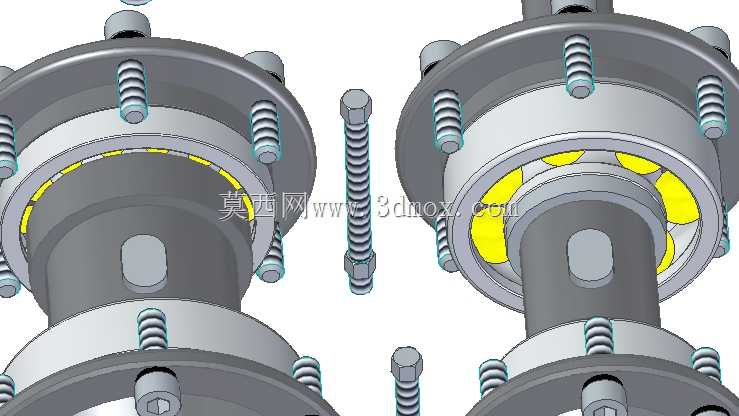

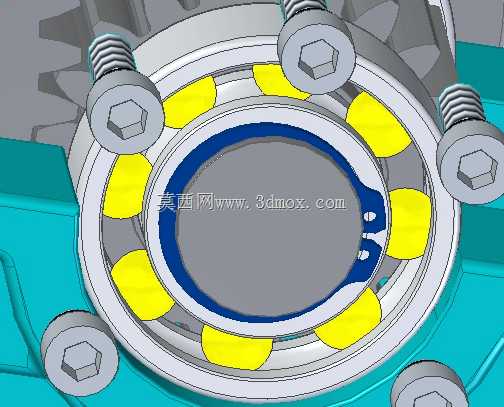

　　这款直齿齿轮传动箱体，是常规动力传动系统里应用极广的扭矩匹配单元，核心作用是在原动机与工作机之间完成转速降低、扭矩放大的动力转换，在轻工输送线、小型物料搅拌设备、农用辅助机具、中小型机床进给机构这类对传动精度要求适中、负载波动不大的场景里，是性价比极高的传动方案选择。从结构设计逻辑来看，整个箱体采用剖分式结构，上下箱沿通过均布的六角螺栓完成紧固，结合面做了精密铣削加工，保证装配后箱体的密封性能，避免齿轮润滑脂或者润滑油出现渗漏。输入轴与输出轴平行布置，轴伸端都设计了端盖密封结构，端盖通过螺栓固定在箱体镗孔端面，既可以对轴系部件起到轴向定位作用，也能阻挡外界粉尘、水汽进入箱体内部，同时防止内部润滑剂泄漏。

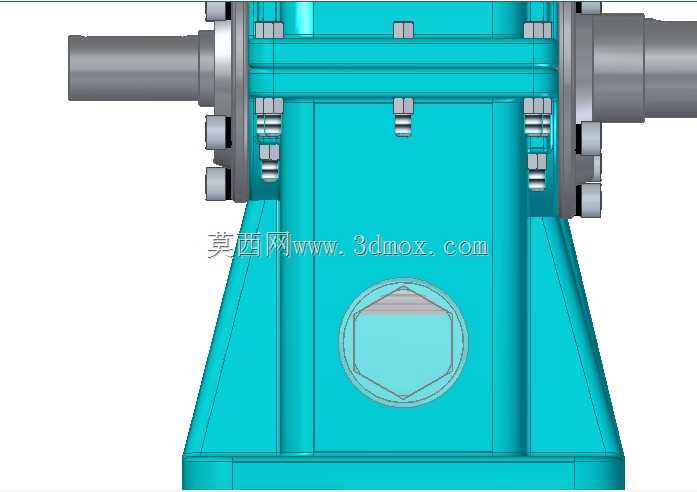

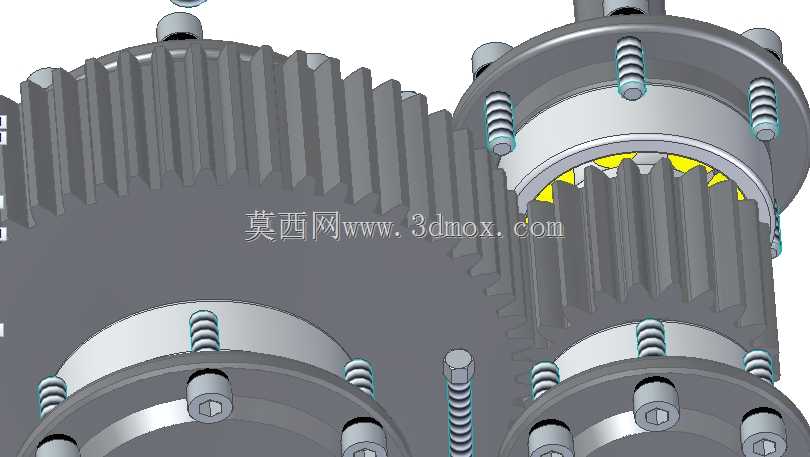

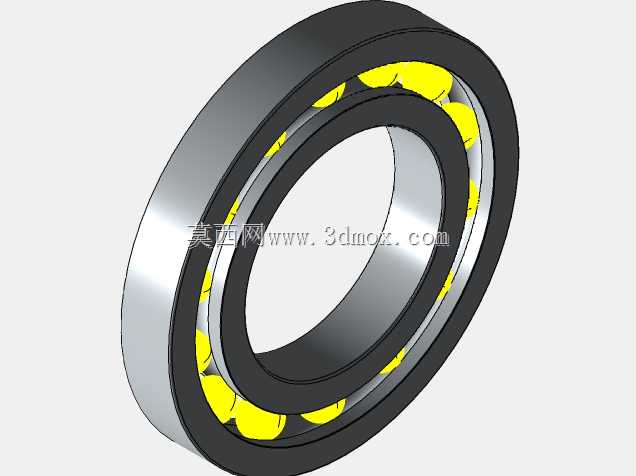

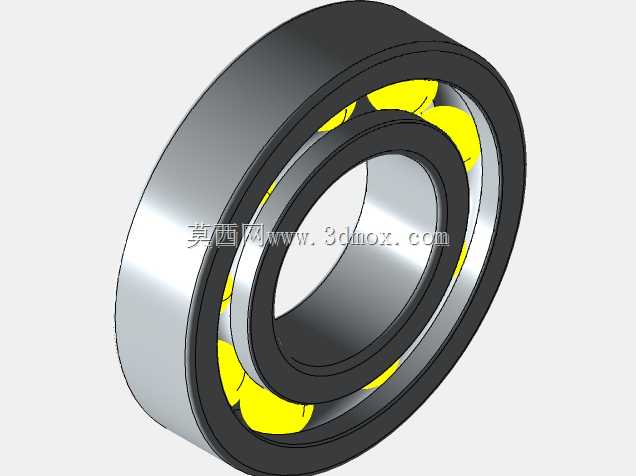

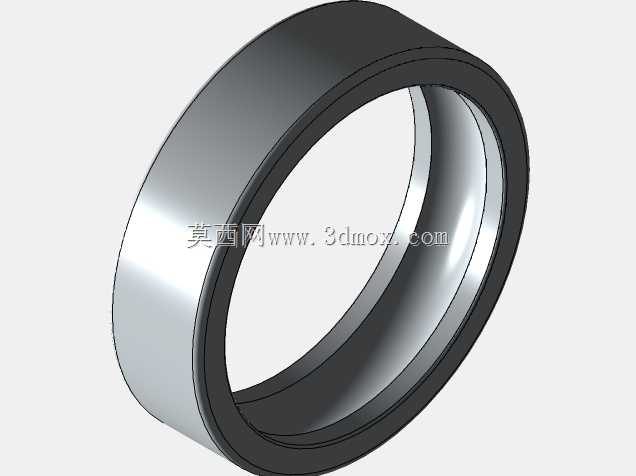

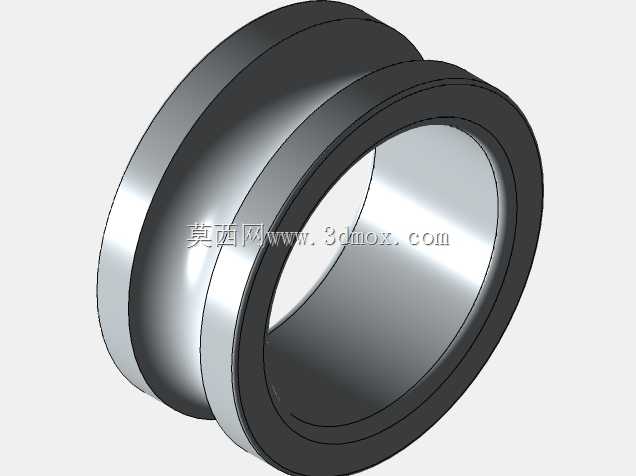

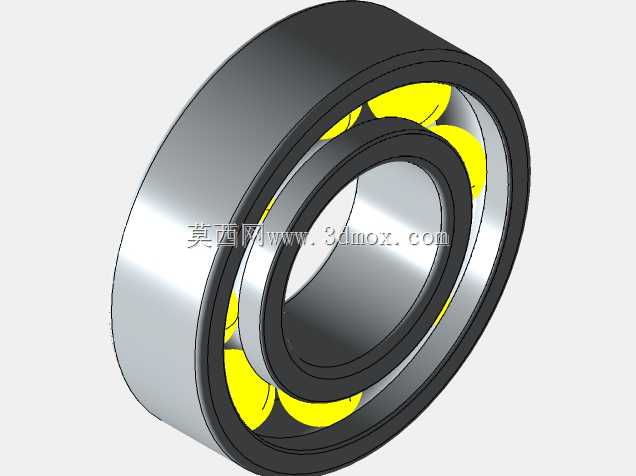

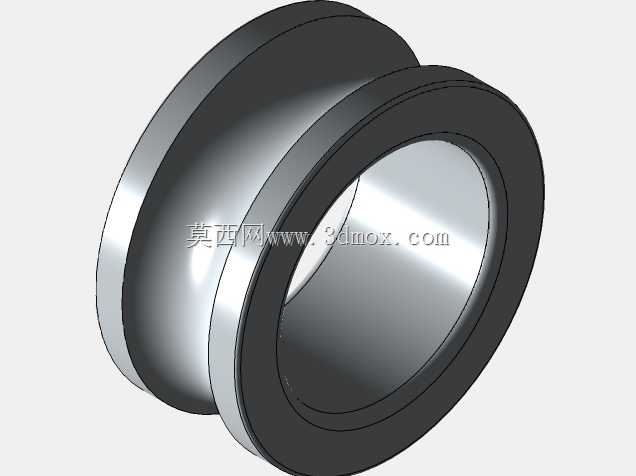

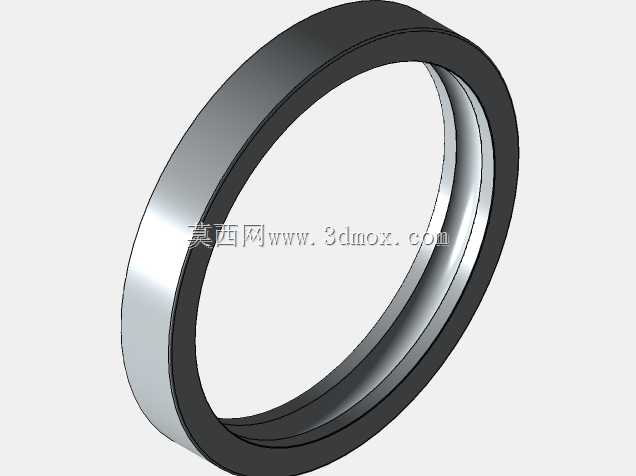

　　箱体底部设计了带安装孔的一体式底座，安装孔为长圆形结构，允许安装时存在小范围的位置偏差，降低现场安装的对位难度，底座与箱身之间做了加强筋过渡，避免重载工况下底座与箱身连接位置出现应力集中断裂的问题。齿轮副采用标准渐开线直齿圆柱齿轮，这类齿轮的加工工艺成熟，滚齿、插齿设备都能完成高精度加工，装配时不需要调整轴向错位量，相比斜齿轮没有轴向力作用，两端的轴承只需要承受径向载荷，可以选用深沟球轴承这类成本更低、采购更便捷的标准轴承，后期维护更换配件的通用性极强。箱体顶部设计了六角螺塞结构的注油口，日常维护时可以直接打开螺塞补充润滑油，不需要拆解箱盖，底部对应位置可以设置放油螺塞，方便定期更换变质的润滑油，清理箱体内积存的齿轮磨损铁屑。

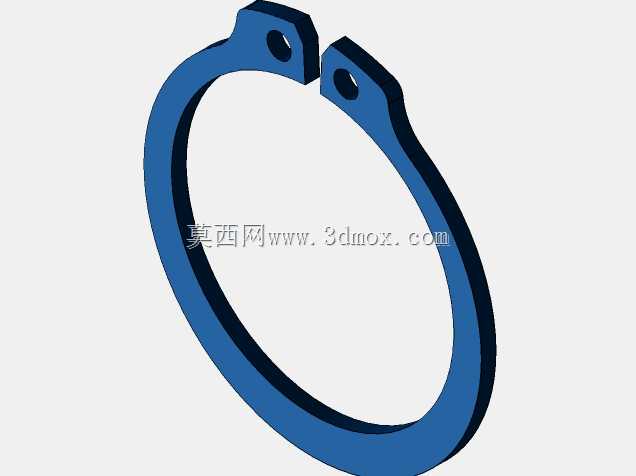

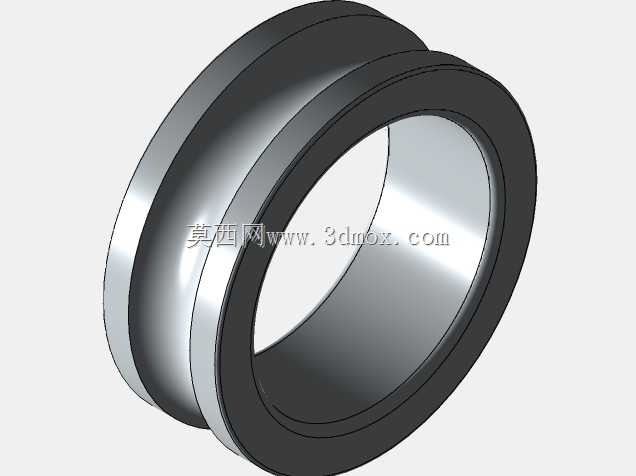

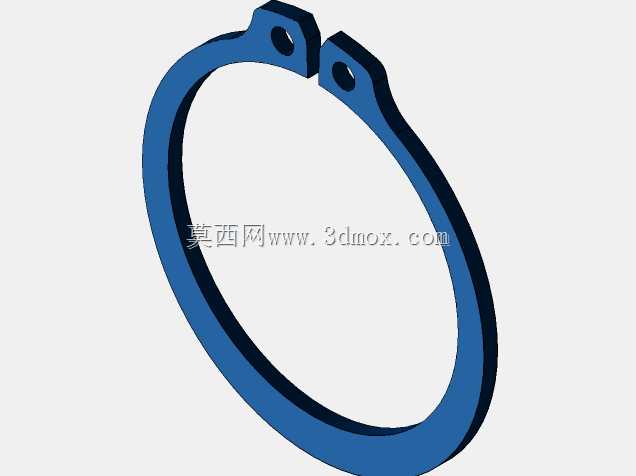

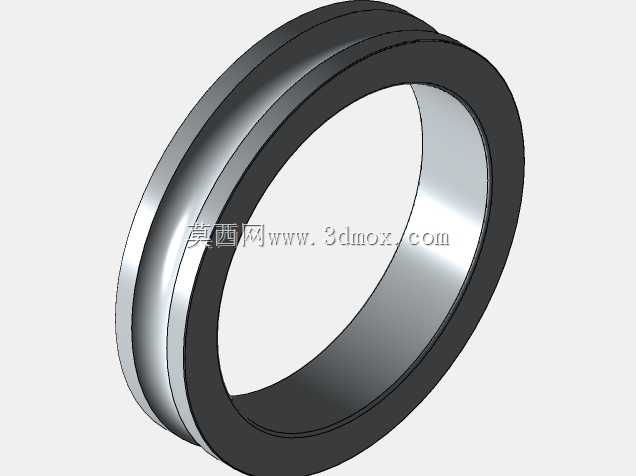

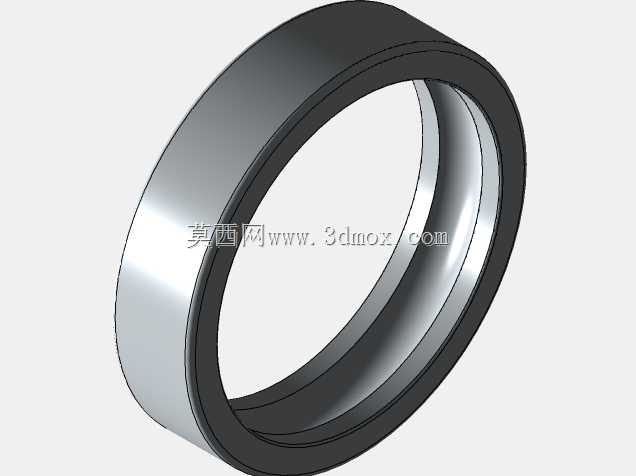

　　从安装边界来看，整个箱体的轴伸长度、中心高、底座安装孔距都符合通用减速装置的安装尺寸规范，可以直接替换同参数的老旧减速箱，不需要对原有设备的安装机架做额外改造，输入轴可以直接连接电机输出轴、带轮或者链轮，输出轴可以连接联轴器、链轮或者传动滚筒，适配不同的动力输入输出连接需求。设计过程中，箱体内腔预留了足够的齿轮运转空间，避免齿轮转动时与箱体内壁发生剐蹭，同时预留了合理的储油空间，保证齿轮啮合位置可以得到充分的润滑，降低齿轮啮合过程中的磨损，延长整套传动机构的使用寿命。轴系的定位采用轴肩与轴承端盖配合的方式，装配时可以通过调整端盖处的密封垫片厚度，控制轴承的游隙，保证轴承在合理的间隙下运转，避免游隙过大导致轴系窜动，

　　或者游隙过小导致轴承运转发热抱死。箱体的外观做了圆弧过渡设计，既可以提升箱体的结构刚性，也能减少铸造过程中的应力集中，降低铸件出现砂眼、裂纹的废品率，外表面的螺栓布置均匀，既保证了箱盖与箱座的连接紧固力均匀分布，也让整体外观更规整。在实际使用场景中，这类直齿减速箱的传动效率可以达到95%以上，日常维护只需要定期检查润滑油状态、紧固连接螺栓，不需要复杂的保养流程，对于没有专业设备维护团队的小型加工厂、个体作业场景来说，使用门槛极低。齿轮参数设计时按照等强度原则匹配大小齿轮的模数、齿数，保证在额定负载下两个齿轮的接触疲劳强度、弯曲疲劳强度都能满足长期运转的需求，避免出现单齿轮过早失效的问题。箱体的镗孔加工采用一次装夹完成同轴孔系加工，保证输入轴、输出轴的轴承孔平行度符合设计要求，避免齿轮啮合时出现偏载，导致齿轮局部磨损过快、运转噪音过大的问题。
