哈伊托姆传动减速装置结构设计

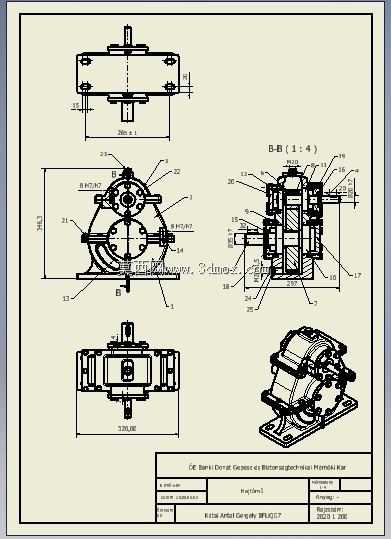

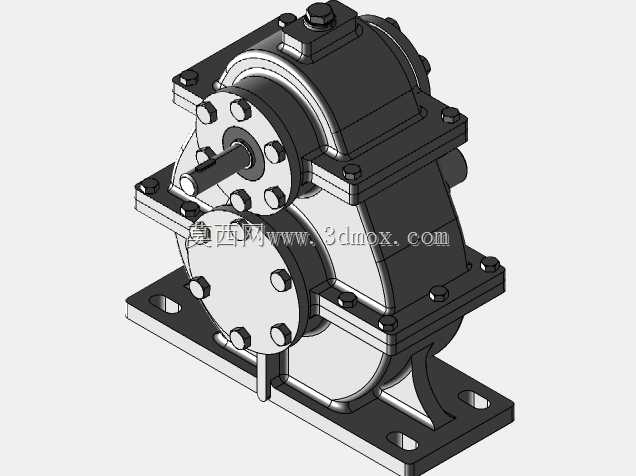

　　这套传动减速装置的结构设计，首先要匹配工业场景里的动力传输需求，常见于中小功率输送线、小型自动化工作站的动力端，用来把原动机输出的高转速低扭矩动力，转化为作业端需要的低转速大扭矩输出，同时保证传动过程的同轴度与运行稳定性。从结构布局来看，装置采用分体式箱体设计，上下箱体通过定位销与螺栓实现精准对接，箱体结合面做了精密铣削处理，保证装配后的密封性能，避免内部润滑脂渗漏，同时也能阻隔外部粉尘、碎屑进入传动腔，适配多粉尘的车间作业环境。

　　输入端与输出端采用平行轴布局，轴系两端配置适配的轴承支撑，轴承位的公差配合按照基孔制过渡配合设计，既保证轴承内圈与轴的同步转动，又避免过盈量过大导致的轴承装配损伤，轴承外侧设置有端盖密封结构，端盖上预留有润滑脂加注口，方便日常维护时补充润滑介质，延长传动组件的使用寿命。箱体底部设计有一体化的安装底座，底座上开设有四个对称分布的长圆形安装孔，安装孔的间距按照通用工业安装支架的尺寸规范设计，长圆孔的结构允许安装时存在小范围的位置偏差，降低现场安装的对位难度，安装底座与箱体主体之间设置有加强筋结构，筋板的厚度根据箱体整体载荷计算确定，既可以提升箱体的结构刚性，避免重载运行时箱体出现形变导致齿轮啮合错位，又不会过度增加装置的整体重量。

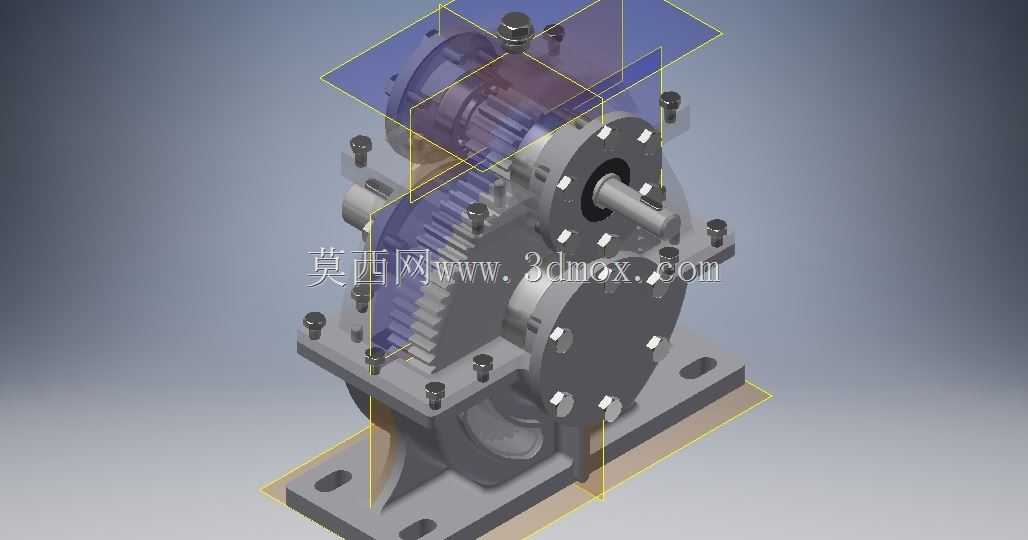

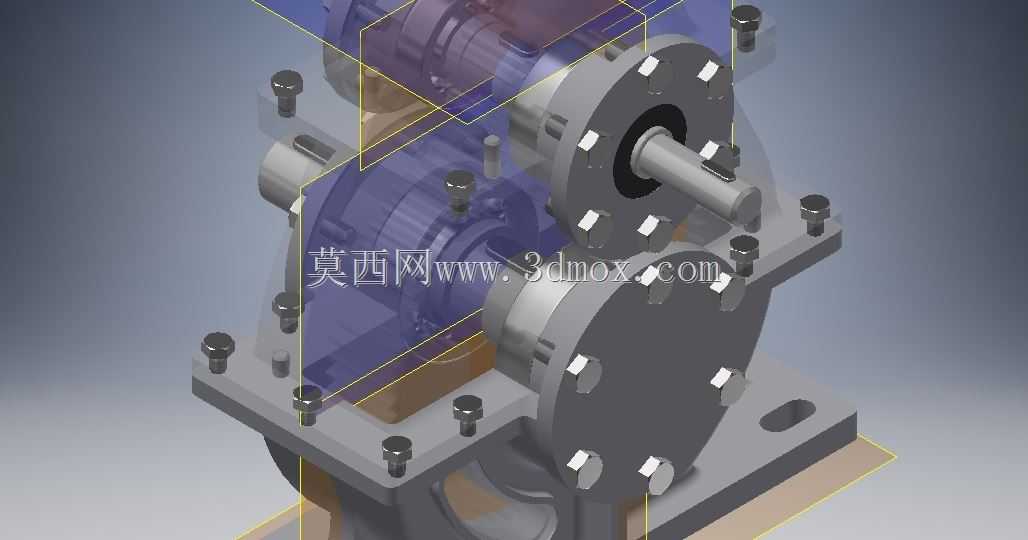

　　传动腔内部的齿轮副采用斜齿圆柱齿轮设计，相比直齿齿轮，斜齿齿轮啮合时的重合度更高，传动过程更平稳，冲击载荷更小，运行噪音也更低，适合需要连续长时间运行的工业传动场景。齿轮的齿面按照接触强度与弯曲强度双重校核设计，齿向做了适当的修形处理，补偿轴系受载后的微小形变，保证齿轮全齿宽均匀受力，避免局部载荷过大导致的齿面过早磨损。齿轮与轴的连接采用平键传递扭矩，键槽的位置对称度严格控制，保证装配后齿轮的径向跳动量在允许范围内，减少运行时的振动。

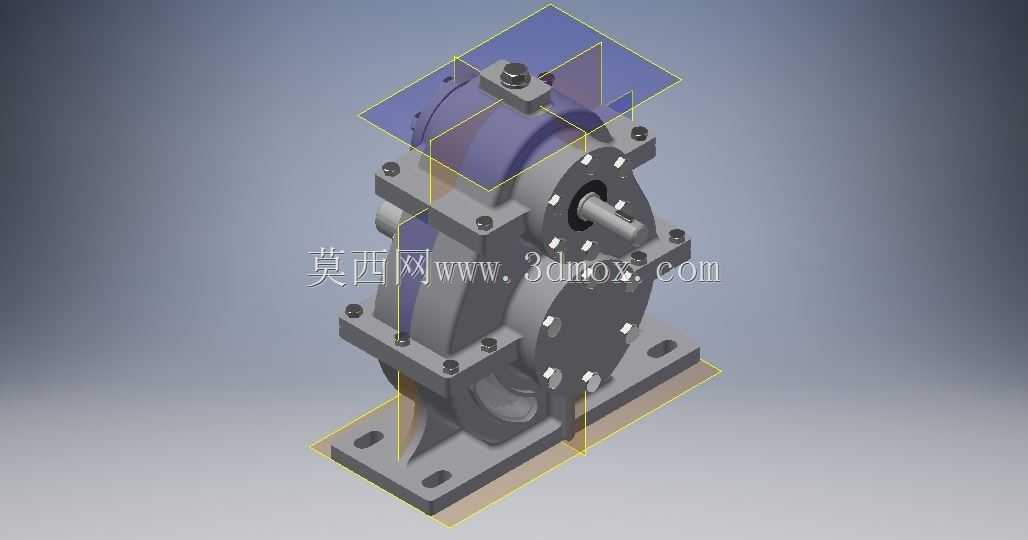

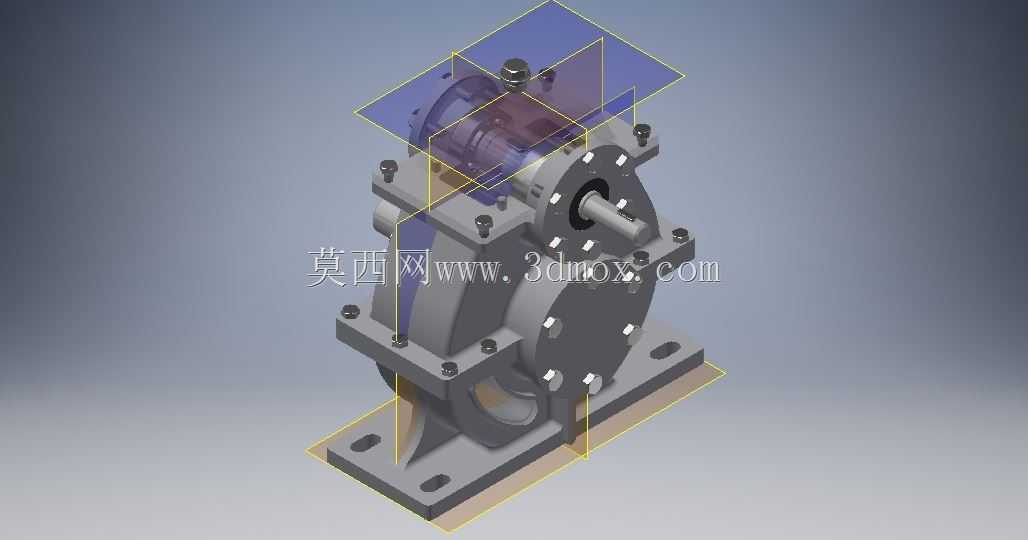

　　装置的顶部设置有观察盖板，通过螺栓固定在箱体上沿，拆开盖板可以直接观察内部齿轮的啮合状态与润滑情况，不需要完全拆解箱体，降低日常巡检的工作量。输入端与输出端的轴伸部位都设计有密封槽，配置骨架油封进行动密封，油封的材质选用耐油耐磨的丁腈橡胶，适配矿物基润滑脂的使用环境，轴伸表面做了淬火处理提升表面硬度，避免油封长期摩擦导致轴面磨损出现渗漏。整体外形的轮廓尺寸紧凑，没有突出的尖锐结构，安装时不需要预留过大的周边操作空间，适合集成在空间受限的设备内部，安装边界的尺寸可以适配多数小型设备的动力舱布局，不需要对原有设备结构做大幅改动就能完成替换安装。

　　在设计过程中，所有零部件的结构都考虑了加工工艺性，箱体采用铸造后机加工的工艺路线，所有加工面都设置了合理的退刀槽与工艺倒角，避免加工时出现应力集中，同时也方便装配时的零部件导入。螺栓连接的位置都预留了足够的扳手操作空间，日常拆装维护时不需要特殊的专用工具，普通的内六角扳手与开口扳手就能完成全部拆装操作。轴系零件的轴向定位采用轴肩与锁紧螺母配合的方式，锁紧螺母配置有止动垫圈，避免设备运行过程中螺母松动导致轴系窜动，保证齿轮啮合的中心距始终保持在设计公差范围内。
