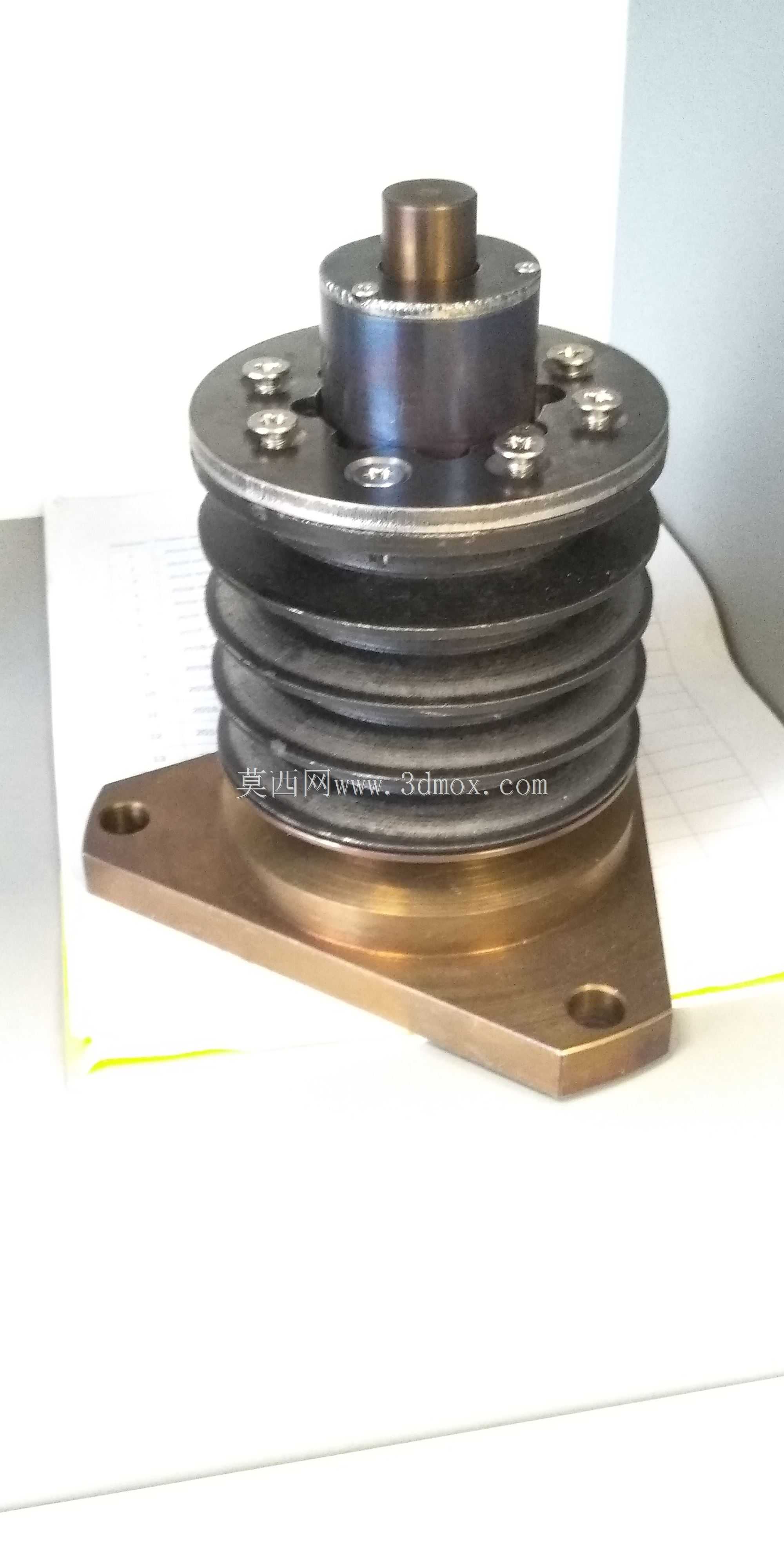

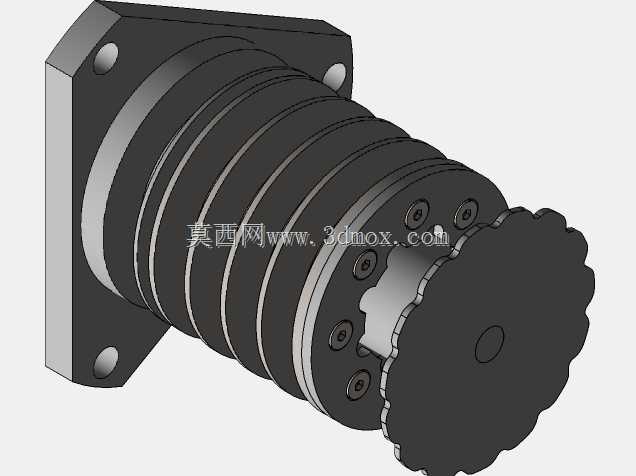

多楔槽可切换式三角V带传动轮结构

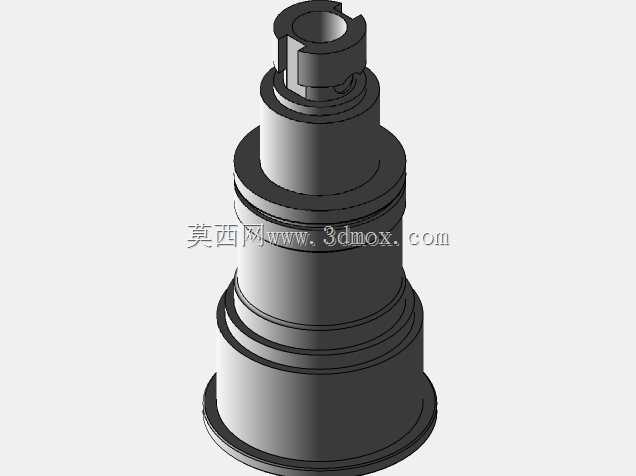

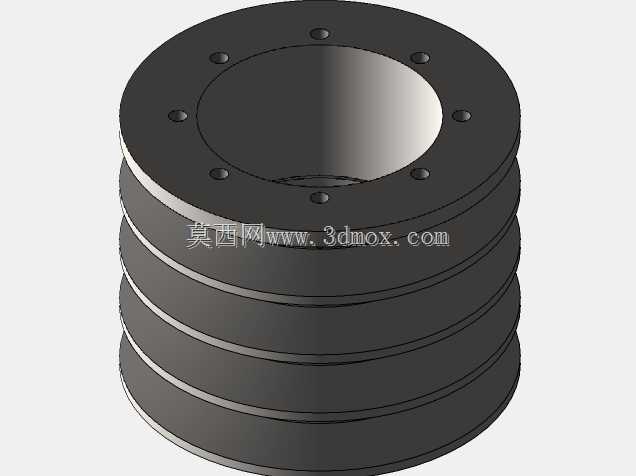

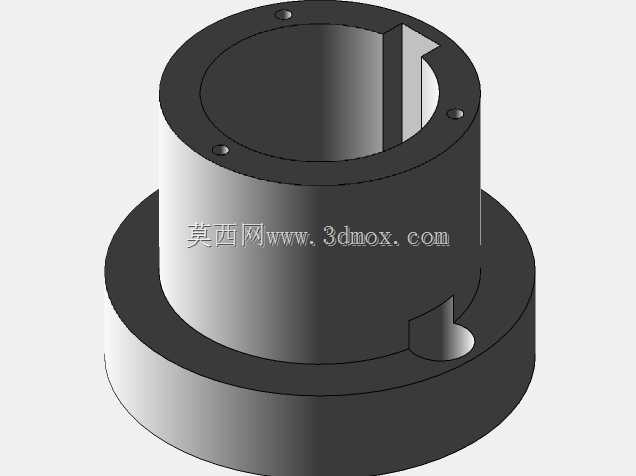

　　这款可切换V带轮主要应用在需要多档位传动比切换的动力传输场景中，常见于小型内燃机附件传动系统、轻工设备变速传动单元、试验台架动力输出端等位置，区别于固定槽型的常规V带轮，它可以根据传动需求切换参与工作的带槽位置，在不更换带轮的前提下适配不同的传动比需求，或是在单根皮带失效时快速切换备用槽位维持设备临时运转，减少停机维护的等待时间。从结构设计上看，带轮主体采用多槽叠层结构，轮槽的截面尺寸匹配标准V带的楔角参数，槽面做了粗糙度控制，保证和皮带接触时的摩擦力足够，同时减少皮带的异常磨损。轮体中心设置了阶梯轴安装孔，孔内预留了键槽位置，用来和传动轴实现周向固定，传递额定扭矩，轴孔的配合公差选用过渡配合等级，既保证安装时的同轴度要求，

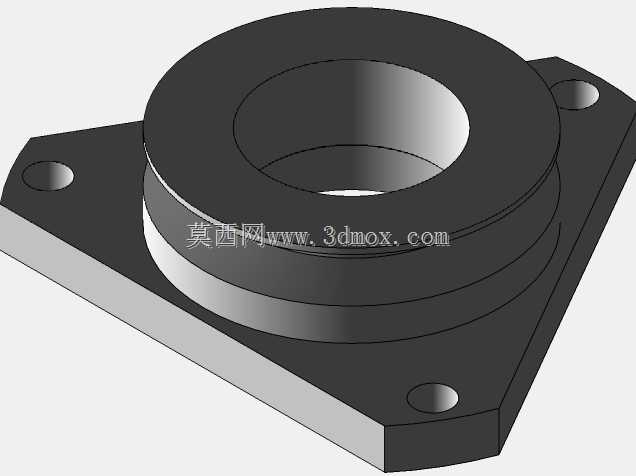

　　也方便后期拆卸维护。底部的安装支座采用三角形法兰结构，三个安装孔呈对称分布，支座和轮体之间设置了轴承安装腔，内置滚动轴承来支撑轮体的旋转，保证轮体转动时的径向跳动和端面跳动控制在允许范围内，避免高速运转时出现皮带跑偏、抖动的问题。轮体顶部设置了压盖结构，通过一圈均布的紧固件将多层带槽片压紧固定，需要切换工作槽位时，只需松开顶部紧固件，调整带槽片的轴向位置，将需要使用的槽位对齐皮带安装平面，再重新锁紧压盖即可完成调整，不需要将整个带轮从轴上拆下，调整操作的便捷性相比分体式多带轮结构有明显提升。在安装边界上，底部法兰的安装孔位间距适配常见的动力输出端安装面尺寸，轮体的最大外径根据传动功率匹配设计，多槽结构的总轴向宽度控制在紧凑范围内，

　　不会占用过多的设备安装空间，轮体边缘做了倒角处理，避免安装皮带时割伤皮带的帘布层。实际使用过程中，这种结构的V带轮可以兼容不同根数的V带传动需求，当设备需要传递更大扭矩时，可以同时使用多个槽位安装多根皮带，提升整体传动能力；当仅需要小功率传输时，只用单个槽位即可，减少不必要的皮带损耗。设计时还考虑了动平衡要求，轮体的各个零件在加工时都做了静平衡校验，装配后整体满足中低速运转的动平衡等级，避免运转时产生额外的振动传递到设备主机上，影响其他部件的工作精度。轮槽的加工精度直接影响皮带的使用寿命，这款带轮的槽间距误差控制在很小的范围内，保证多根皮带同时工作时各根皮带的张紧力均匀，不会出现单根皮带过载打滑的情况。支座的安装面做了平面度加工，

　　安装时可以和设备的安装基面完全贴合，减少紧固后的安装应力，避免轴承因为安装应力出现早期损坏。顶部的压盖除了压紧带槽片的作用外，还起到轴向限位的作用，防止轮体在运转过程中出现轴向窜动，保证皮带始终在正确的槽位内运行，不会出现脱槽的故障。在日常维护场景中，这种结构的带轮不需要整体更换，当某一个槽位因为长期使用出现磨损超标时，只需要更换对应位置的带槽片即可，维护成本远低于整体式的多槽V带轮。
