车间长条物料分层存放置物架结构

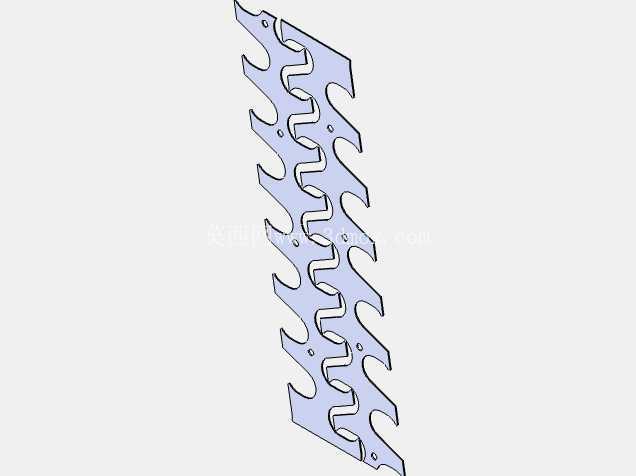

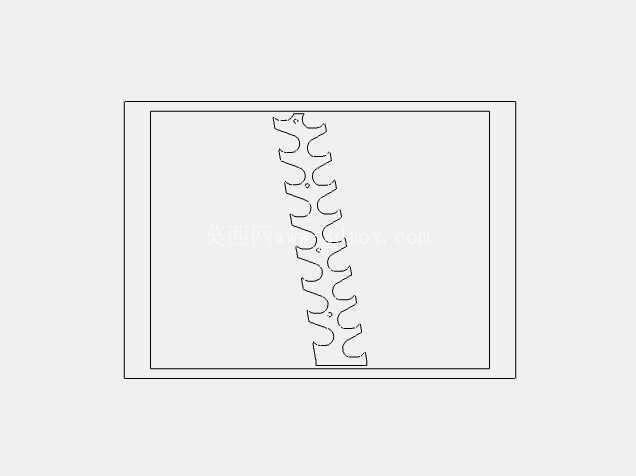

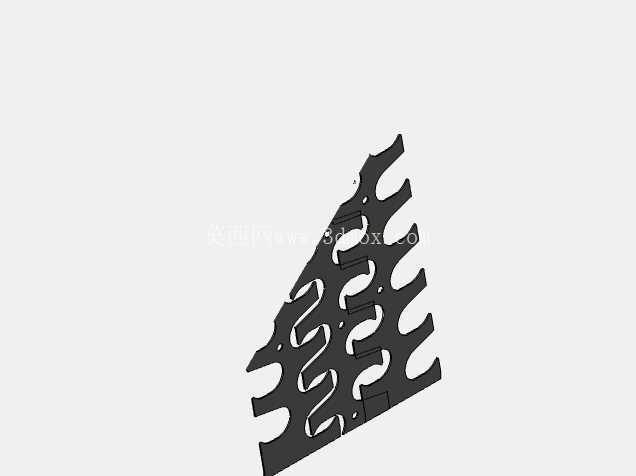

　　这款长零件架主要面向机加工、钣金加工、电气装配类车间的长条类物料存放场景，日常生产中常见的长轴类坯料、长条型材、线性导轨坯件、长杆类工装配件，都可以通过这类架体实现分类规整存放，避免长条物料随意倚靠墙面带来的倾倒风险，也能减少物料堆叠造成的表面磕碰划伤，尤其适配长度在1米到2.5米区间的细长零件，这类零件如果平放在普通层板货架上，不仅占用大量横向仓储空间，取放时还容易因为受力不均产生弯折变形，立式分层卡位的设计刚好能解决这类痛点。从结构设计逻辑来看，架体采用左右对称的卡位立板作为核心承重构件，立板上的锯齿形卡位槽按照等间距排布，每个卡位槽的圆弧过渡尺寸匹配常见圆钢、方管类长条物料的外径范围，槽口做了外翻的导向斜角，

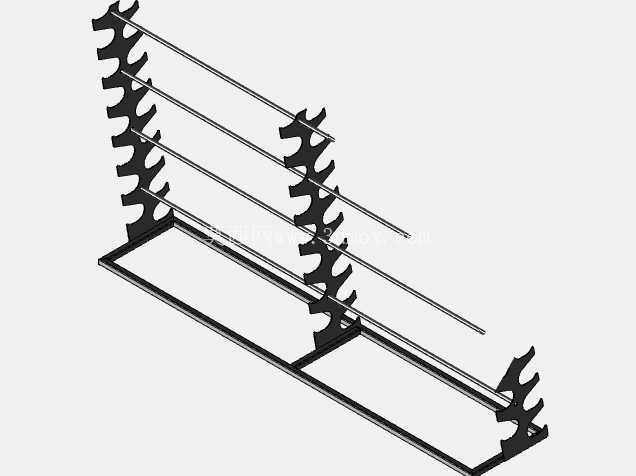

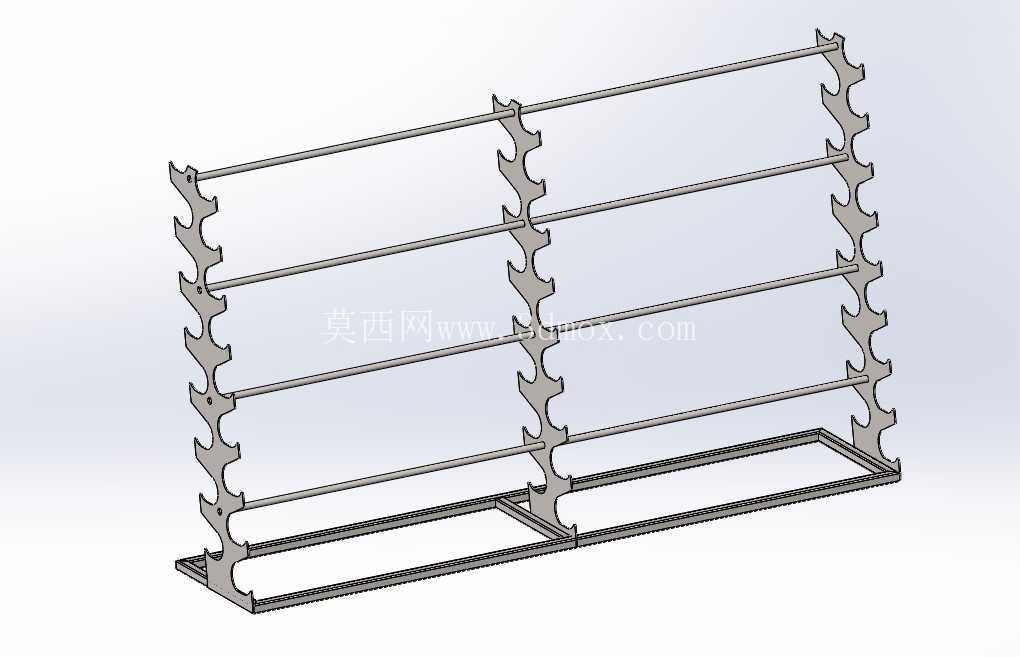

　　取放物料时不需要精准对位，顺着斜角就能滑入卡位，单人操作就能完成较重长条料的上架动作，不需要额外辅助对位。横向连接部分采用多根平行的圆管拉杆，将三片立板（左右侧立板+中间加强立板）串联成整体框架，底部采用矩形框式底架，底架的四边都做了折边加强，和立板底部采用满焊连接，保证整个架体放置在地面时的接触面积足够，不会因为单侧物料偏重出现架体倾斜的情况。设计时特意将卡位槽的排布做了分层错峰，不同高度的卡位槽可以存放不同直径、不同重量的长条物料，重量偏大的坯料放在下层卡位，降低架体整体重心，重量较轻的成品长杆放在上层卡位，方便日常高频取放；每个卡位槽的承重冗余按照单槽20kg设计，整架额定承重可以满足常规车间长条类物料的一周暂存需求，

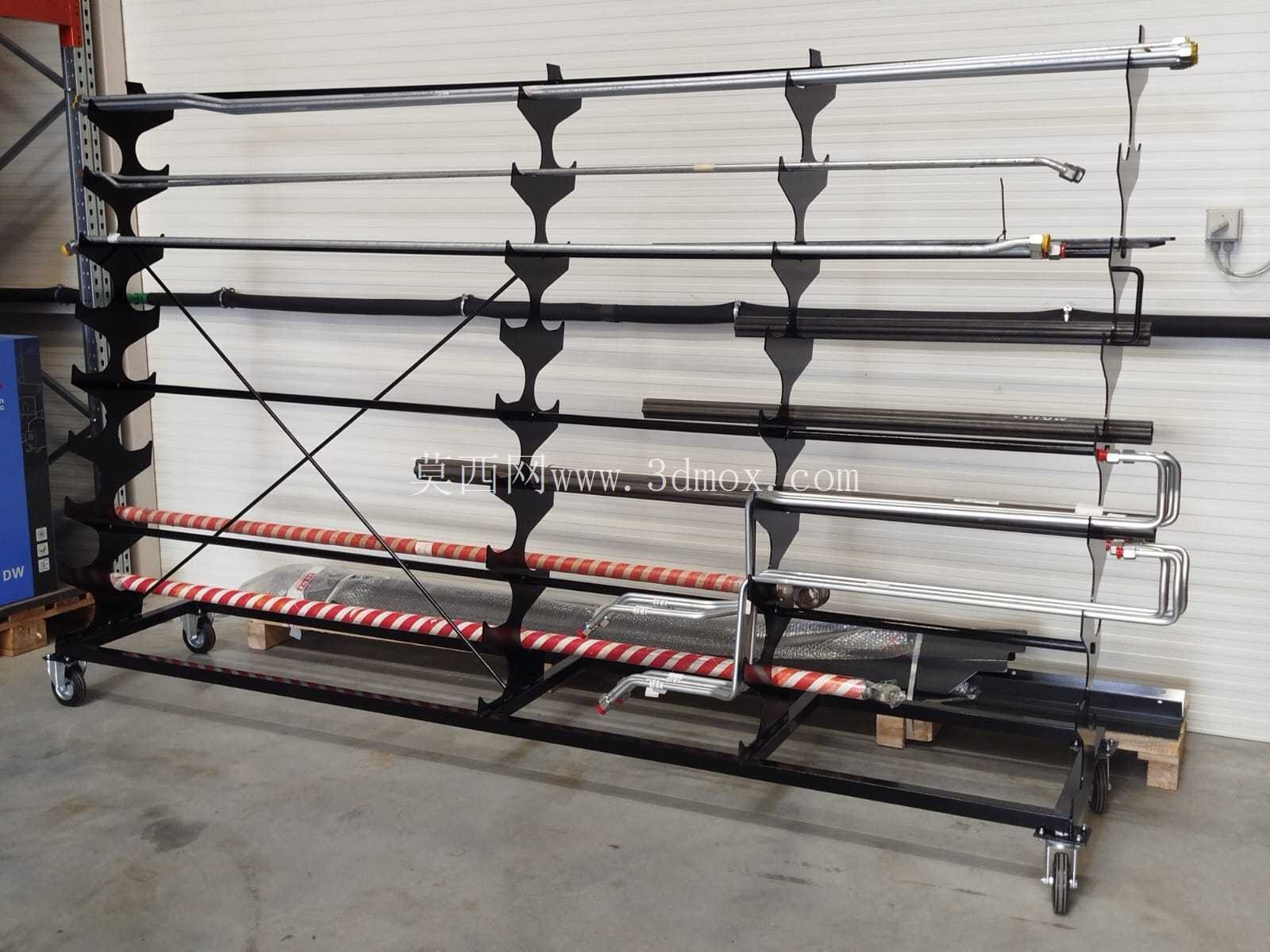

　　不需要频繁转运物料。安装边界方面，架体整体宽度适配标准车间通道的预留尺寸，放置时架体背面距离墙面预留10cm左右的通风间隙即可，不需要额外打膨胀螺丝固定在地面，底架下方预留了3cm的叉车举升间隙，需要整体调整架体位置时，可以直接用手动液压叉车托住底架完成移位，不需要拆解架体上的物料。和普通的悬臂式长料架相比，这款架体的双侧卡位设计可以同时在架体两侧取放物料，适合放置在车间两个工位中间的过渡区域，两侧的操作工人都可以就近取放需要的长条物料，不需要绕到架体另一侧操作；立板上的卡位槽边缘做了压边钝化处理，没有尖锐的钣金切口，取放物料时不会刮伤工件表面，也不会划伤操作人员的劳保手套。实际使用中，

　　这类架体还可以根据存放物料的长度灵活调整中间加强立板的固定位置，如果存放的物料长度偏短，可以增加中间立板的数量，减小单根物料的悬空跨度，避免长料因为悬空过长产生挠度变形；如果存放的物料长度偏长，可以减少中间立板数量，适配更长尺寸的物料存放需求，整个框架的连接构件都采用标准件装配，不需要专用工具就能完成调整。架体的底部矩形框上还可以加装可拆卸的接油盘，针对沾有切削液的机加工长条坯料，接油盘可以承接滴落的切削液，避免污染车间地面，接油盘采用抽拉式设计，清理时直接抽出倾倒废液即可，不需要挪动架体上的物料。考虑到车间日常可能存在的叉车剐蹭风险，立板的底部外侧额外加焊了防撞三角筋，即使被手动叉车轻微碰撞，也不会出现立板变形导致卡位错位的情况，整体结构的抗侧向冲击能力比无加强的薄板架体提升40%以上。
