航空发动机用轻量化拉贾支架结构设计

　　在喷气式航空发动机的外部附件安装体系中，这类拉贾支架属于核心的承力连接构件，主要承担发动机外部管路、传感器线束、小型附件模块的载荷传递与定位固定作用，在航空发动机高温、高振动、大过载的复杂工况下，需要同时满足结构强度、轻量化、安装适配性的多重要求。从结构设计逻辑来看，该支架采用了一体化的异形钣金+机加混合成型思路，主体承力面采用变厚度的流线型曲面设计，既规避了发动机外部复杂的管路与附件干涉边界，又通过曲面的曲率优化实现了载荷的均匀分散，避免传统直角支架容易出现的应力集中问题。支架上的三个带衬套安装耳孔，分别对应发动机机匣上的三个预装定位点，孔位的同轴度公差控制在0.02mm以内，能够保证安装时的快速对位，

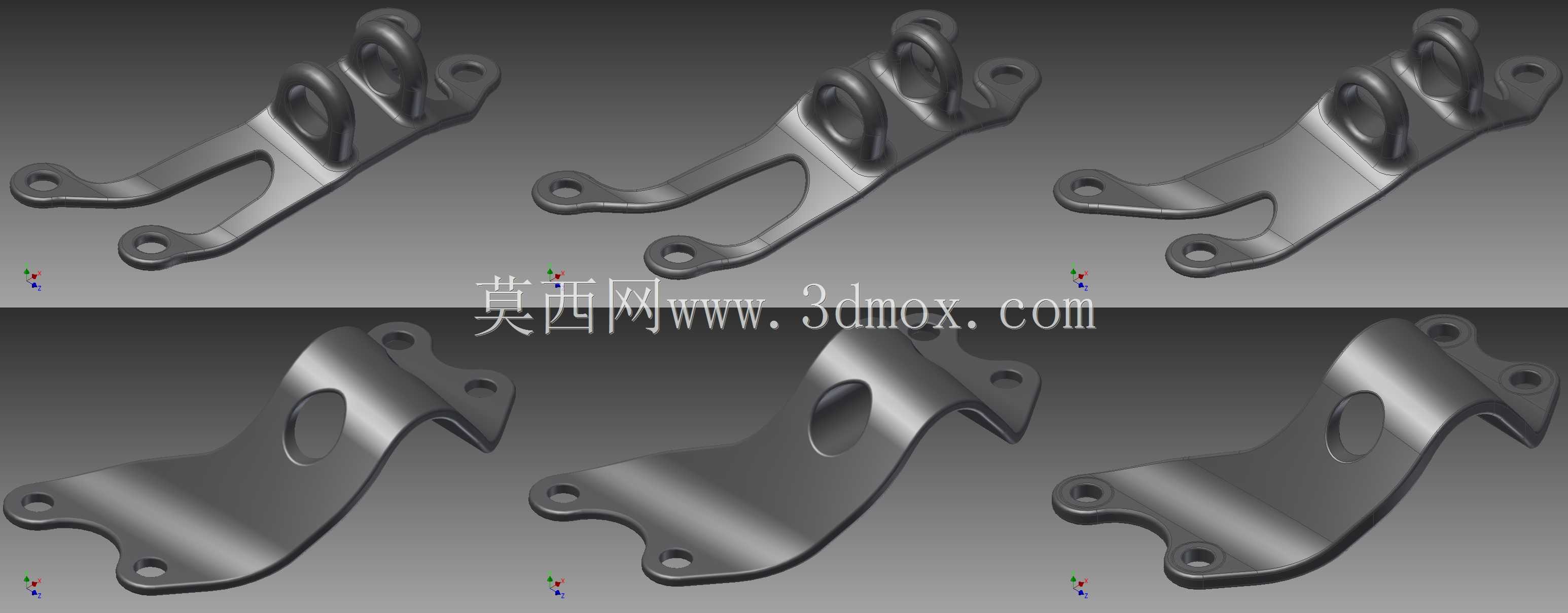

　　同时衬套采用耐磨耐高温的合金材质，可抵消发动机长期运行中产生的微幅振动磨损，延长支架的服役寿命。支架上的镂空减重孔并非随意开设，而是经过拓扑优化后去除的非承力区域，在保证三个安装点之间的载荷传递路径完整的前提下，尽可能切除冗余的材料，最终实现了超过九成的体积重量削减，这对于对重量极度敏感的航空发动机而言，能够有效降低整机的自重，提升燃油效率与载荷能力。从安装边界来看，支架的底部安装面完全贴合发动机机匣的曲面轮廓，安装面的平面度公差控制在0.015mm，安装时采用标准的航空螺栓配合自锁螺母固定，不需要额外的调整垫片即可保证安装精度，三个安装耳的角度经过精准计算，能够让所固定的附件保持在设计要求的空间位置，

　　避免与发动机运转过程中产生位移的管路、叶片等部件发生干涉。在实际工况适配性上，支架的材质选用了密度4460kg/m³的高温钛合金，这种材质能够在发动机外部最高350℃的持续工作温度下保持足够的强度，同时具备优秀的抗腐蚀与抗疲劳性能，能够承受发动机起降过程中产生的最大5ksi的交变载荷，以及巡航状态下1.93ksi的持续载荷，完全满足航空部件的适航强度要求。不同于普通的工业支架，该支架的所有棱边都做了R0.5以上的圆角处理，一方面是为了避免尖锐棱边在装配过程中划伤操作人员或者损坏相邻的管路线束，另一方面也是为了降低应力集中系数，提升支架的疲劳寿命，在长期的振动工况下不会出现棱边开裂的问题。支架的表面采用了喷砂+阳极氧化的表面处理工艺，

　　既能够提升表面的硬度与耐磨性能，也能够在金属表面形成一层致密的氧化膜，抵御航空燃油、液压油、大气水汽的腐蚀，保证在全寿命周期内的结构完整性。在实际的发动机装配流程中，这类支架属于预装件，会在发动机总装的前期阶段就固定在机匣的对应位置，后续的管路敷设、传感器安装、附件固定都要以该支架的安装位置作为定位基准，因此支架的尺寸精度与形位公差直接影响到后续整个外部附件系统的装配效率与装配质量，设计过程中不仅要考虑支架本身的结构强度，还要充分考虑装配工艺性，让操作人员能够在视线受限的发动机舱内快速完成螺栓的紧固与扭矩校验，三个安装孔的位置都预留了足够的扳手操作空间，不需要使用特殊的定制工装即可完成装配作业。
