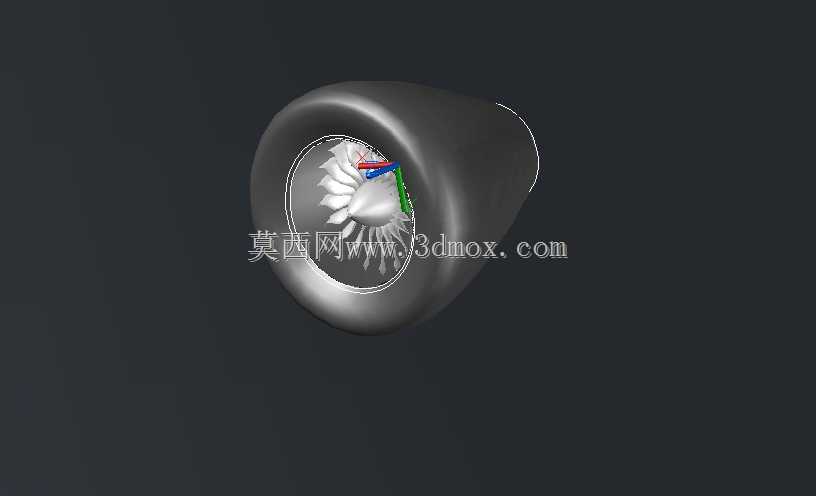

航空涡轮喷气式发动机结构展示

　　航空燃气涡轮喷气发动机作为当前民用干线客机、军用喷气式飞行器的核心动力输出单元，其三维结构模型的搭建，能够为航空类专业教学、动力系统结构认知、部件级装配仿真提供直观的可视化参考。从实际工程应用场景来看，这类动力装置的核心作用是通过热力循环将航空煤油的化学能转化为高速喷射气流的动能，为飞行器提供持续的向前推力，支撑飞行器完成起飞、巡航、机动、降落全飞行阶段的动力需求。

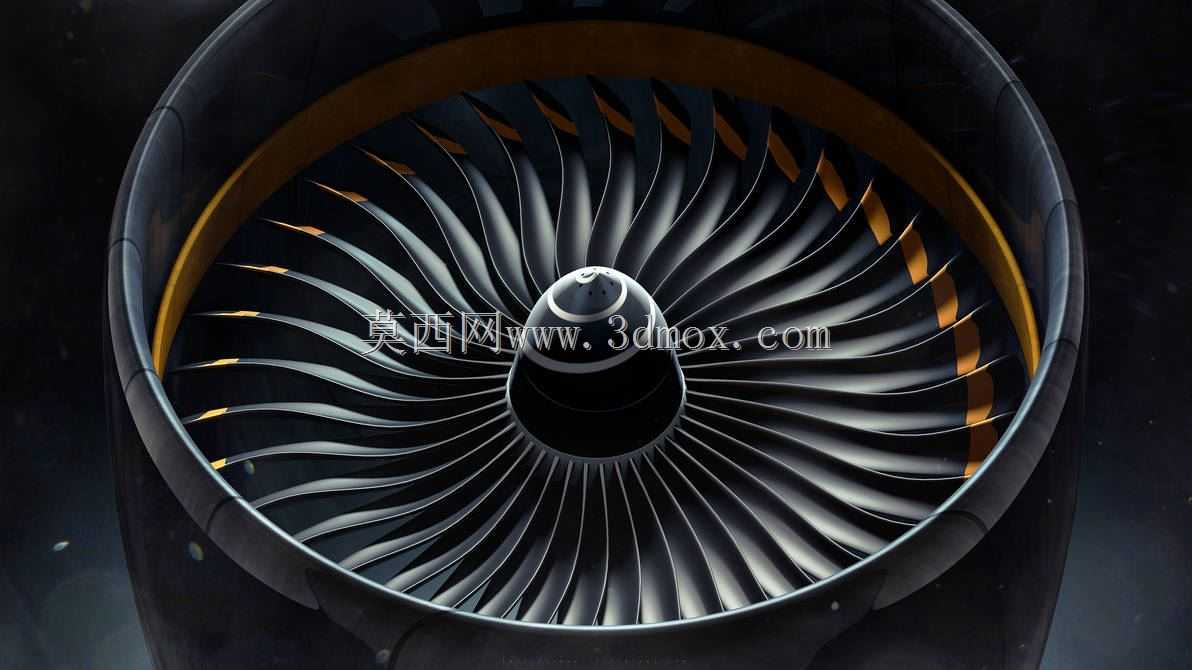

　　从功能特性维度拆解，该结构完整还原了进气道、压气机级组、燃烧室、涡轮级组、尾喷管五大核心区段的相对位置与装配关系。前端大直径风扇叶片采用宽弦后掠的叶型设计，每一片叶片的型面都经过气动优化，在高速旋转过程中能够完成对来流空气的初步增压，同时降低叶尖气流分离带来的效率损失；压气机段的多级叶片逐级压缩空气，将进气压力提升至满足燃烧反应的工况区间，压缩后的高压空气进入燃烧室后，与雾化喷射的燃油充分混合，经点火后形成高温高压燃气，燃气膨胀做功驱动涡轮段旋转，而涡轮轴与前端压气机、风扇转子刚性连接，形成持续运转的动力闭环，做功后的燃气通过收敛-扩张型尾喷管加速喷出，依靠反作用力形成推力。

　　在设计思路的还原上，模型严格遵循航空发动机的实际装配逻辑：转子系统与静子系统的间隙预留符合工程实际的叶尖间隙控制要求，叶片榫头与轮盘榫槽的连接结构、机匣的分段拼接形式、轴承支撑位的布局都与真实发动机的结构逻辑一致，能够清晰展示不同部件的运动边界与装配约束。从安装边界来看，这类大涵道比涡轮风扇结构的发动机，前端风扇直径是整机最大的外形尺寸边界，安装时需要匹配飞行器吊舱的内径尺寸，预留足够的热膨胀间隙与振动缓冲空间，发动机核心机段的外径沿轴向逐渐收窄，与尾喷管平滑过渡，整机的重心位置靠近前端风扇段，安装节的设计需要匹配对应位置的承力机匣结构，保证飞行过程中载荷的可靠传递。

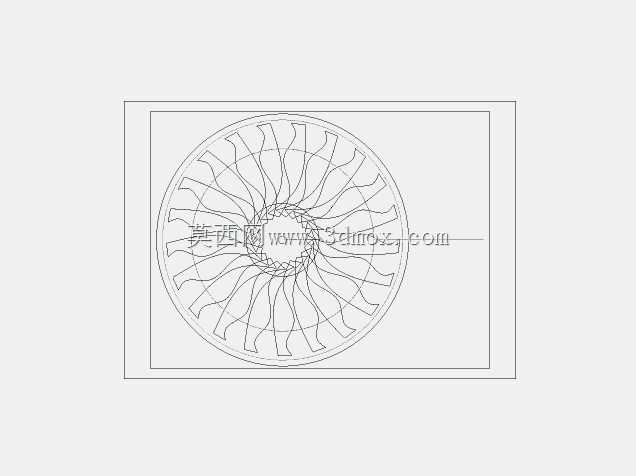

　　在结构细节的呈现上，模型清晰展示了叶片的排布规律：风扇段叶片数量少于压气机段，每级叶片的安装角沿叶高方向存在规律扭转，适配不同半径位置的线速度差异，保证气流沿轴向平顺进入下一级压气机；燃烧室段的火焰筒结构、燃油喷嘴的排布位置也做了对应还原，能够直观看到燃烧区域的结构布局；涡轮段的叶片采用带气膜冷却孔的结构形式（模型做了简化示意），对应真实工况下高温燃气环境中的冷却需求。这类结构模型在工程应用中，既可以作为航空动力相关课程的教具，帮助学习者快速理解喷气发动机的工作原理与部件组成，也能够作为航空类科普展示的可视化载体，降低复杂动力结构的认知门槛，同时也可为初步的结构方案论证提供外形尺寸与布局参考，帮助设计人员快速梳理核心部件的相对位置关系，校核安装空间的匹配性。
