步进式重型推拉卡箍夹具结构设计

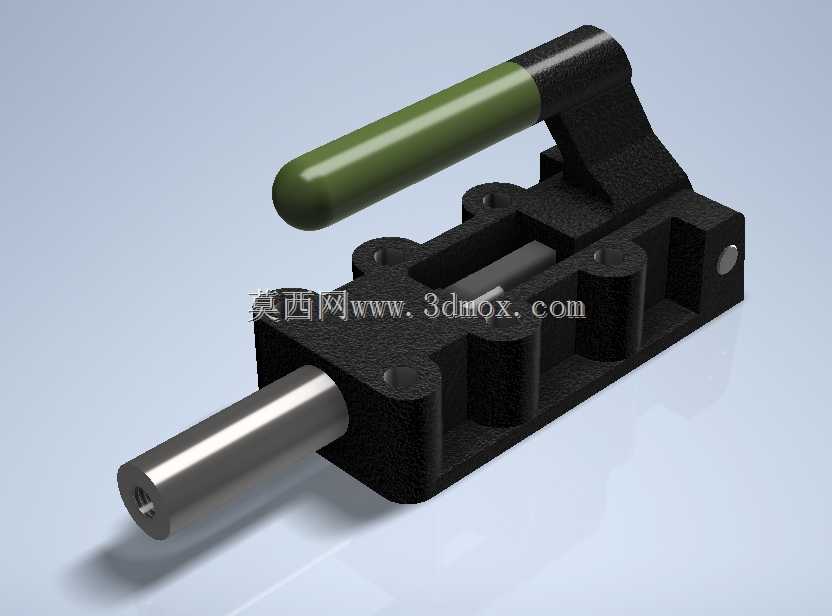

　　在汽车零部件焊接、重型钢结构组对、厚板钣金定位这类需要大夹紧力、长行程推拉定位的工位上，常规的肘夹、小型推拉夹紧器往往会出现行程不足、夹紧刚度不够、反复动作后定位偏移的问题，这款步进式重型推拉夹具就是针对这类重载工位的定位需求设计的。从结构上看，整个主体采用一体式铸铁基座设计，基座上预留了四个沉头安装孔，安装孔的孔位公差按照H7级精度设计，安装时可以直接通过内六角螺栓固定在工装台面上，基座底面做了0.8μm的平面度处理，和工装台面贴合后不会出现翘曲，保证反复推拉动作的基准一致性。

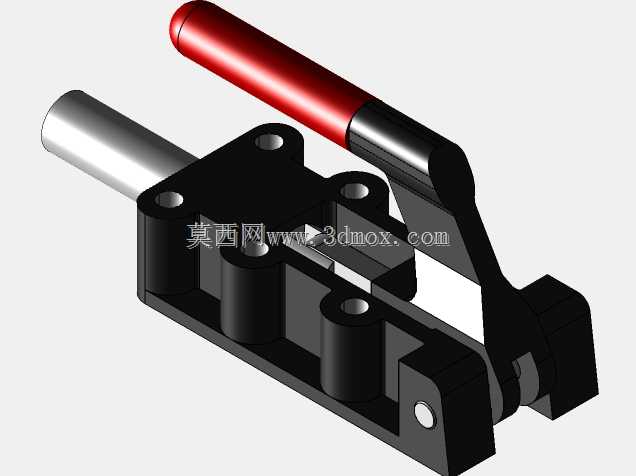

　　执行推拉动作的核心杆部采用镀铬硬轴设计，轴径按照重载工况选型，表面硬度达到HRC58-62，和基座内部的导向铜套配合，导向间隙控制在0.02mm以内，既保证长行程推拉时不会出现卡滞，也能承受径向的偏载力，避免焊接过程中工件受外力偏移导致的焊缝错位。操作手柄采用包胶防滑设计，手柄的握持角度按照人体工程学设计，操作时手腕不需要过度弯折，单手握持即可完成推拉锁紧动作，手柄和锁紧机构的连接位置做了防松处理，长期反复扳动不会出现手柄松动脱落的问题。

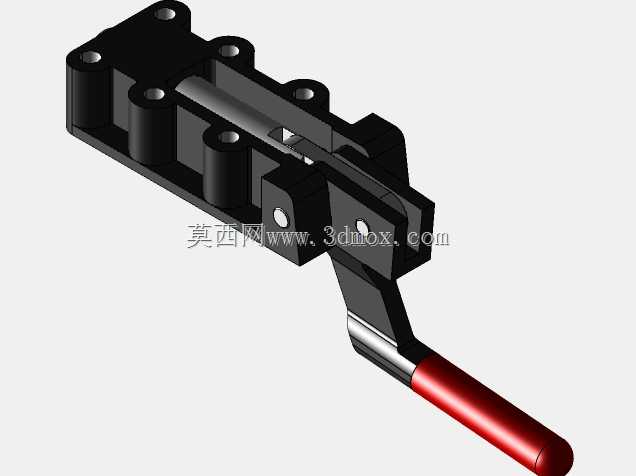

　　这款夹具的锁紧结构采用步进式自锁设计，当推杆推到指定工作位置后，内部的棘爪结构会自动卡入锁紧位，不需要额外施加锁紧力，哪怕受到反向的冲击载荷，推杆也不会出现回退，只有扳动手柄触发解锁结构，推杆才能回退，这个设计刚好适配焊接工位的工况——工人把工件放到定位位置后，推动手柄到锁紧位就可以松手去操作焊枪，不需要一直按住夹具，大幅提升焊接操作的效率。

　　从安装边界来看，整个夹具的宽度方向尺寸控制在紧凑范围内，不会占用过多工装台面的空间，推杆的伸出行程可以满足大部分厚板工件的让位需求，上料的时候推杆完全退回，工件可以从正面直接放到定位位，不需要从侧面斜向插装，降低上料的操作难度。基座侧面预留了行程调节螺钉的安装位，可以根据不同工件的定位需求，微调推杆的伸出长度，调节范围覆盖0-15mm，不需要更换夹具就可以适配小范围的尺寸差异，减少工装的换型成本。

　　在实际应用场景里，这类重型推拉夹具常被用在重型车架的焊接组对工位，用来定位纵梁和横梁的相对位置，也可以用在钣金箱体的折弯后组焊工位，顶住箱体的侧板保证拼缝间隙均匀，相比气缸推动的夹紧结构，这款纯机械结构的夹具不需要接通气源，不存在气管漏气、气缸推力不足的问题，在焊接飞溅大、现场工况复杂的车间里，维护成本更低，只需要定期给导向轴加注润滑脂就可以长期稳定工作。

　　设计的时候特意把所有的运动副都做了防飞溅遮挡结构，基座上的导向槽位置加了防尘挡片，焊接产生的焊渣、打磨产生的铁屑不会进入导向间隙里，避免长期使用后铁屑卡滞导致的动作不畅。手柄的操作力经过杠杆比优化，哪怕是输出几吨的夹紧力，操作手柄的力也控制在普通人单手握持可以轻松操作的范围，不会出现需要用锤子砸手柄才能锁紧或者解锁的情况。推杆的前端做了内螺纹孔，可以根据不同的工件定位需求，更换不同形状的压头，比如平压头、V型压头、仿形压头，不需要改动夹具主体就可以适配不同外形的工件定位，拓展性更强。
