带斜向支撑的手动压紧式夹具结构

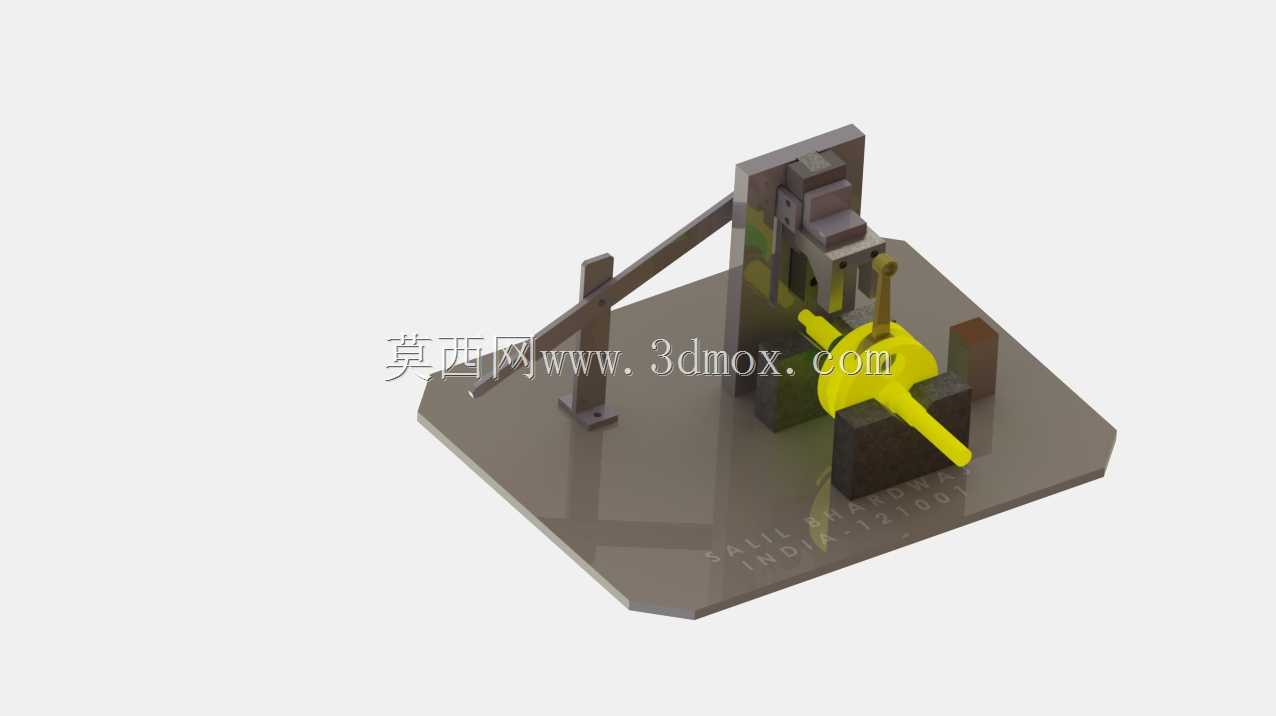

　　这套夹具结构主要面向小批量零件加工、工位临时装夹场景设计，常见于五金件铣削定位、小型工件焊接固定、零部件装配对位这类需要快速压紧、重复定位精度要求适中的工序环节。整套结构以厚重的方形安装底板作为承载基座，底板采用平整钢板加工，表面预留安装孔位，可直接通过螺栓固定在机床工作台、装配工位台面上，安装时需保证底板平面度误差控制在0.1mm以内，避免装夹基准偏移。

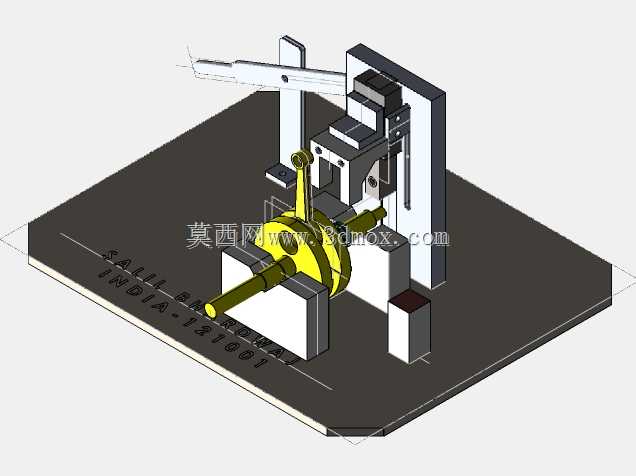

　　从功能布局来看，结构后侧设置立式支撑立柱，作为压紧执行机构的安装载体，斜向布置的支撑杆连接立柱顶端与底板侧部，形成三角稳定结构，抵消压紧操作时产生的侧向倾覆力矩，避免长期使用后立柱出现倾斜变形。立柱前端集成滑动式压头组件，压头下方设置仿形定位块，可根据待装夹工件的外形更换适配的定位镶块，黄色的操作手柄通过偏心轮结构与压头传动连接，扳动手柄即可带动压头下行完成工件压紧，反向扳动即可快速松开工件，单步操作即可完成装夹动作，无需额外工具辅助，单工位装夹耗时可控制在3秒内，适配流水线旁的手工装夹工位节拍。

　　设计过程中优先考虑了操作空间的合理性，操作手柄的转动半径经过反复校核，扳动行程内不会与周边工位器具、操作人员手部产生干涉，压头的下行行程设置为15mm，可兼容厚度在8-20mm区间内的工件装夹，压头端面镶嵌聚氨酯防滑垫，既可以增大压紧摩擦力避免工件移位，也能防止硬质金属压头刮伤工件表面。定位块采用可拆卸式设计，通过内六角螺栓固定在底板上，更换不同工件时仅需更换对应仿形定位块，无需整体拆卸夹具主体，可大幅缩短工装换型时间。

　　安装边界方面，整套夹具底板的长宽尺寸控制在300mm×250mm区间，整体高度（含手柄抬起状态）不超过280mm，可适配多数小型台钻、台式铣床的工作台装夹范围，也可直接放置在装配工作台上使用，无需额外改造工位。结构的受力路径经过优化，压紧力通过压头直接传递至底板定位块，斜撑杆仅承担侧向分力，核心受力部件均采用45号钢调质处理，长期使用下的形变量可控制在0.05mm以内，能够稳定保证装夹精度。

　　在实际应用中，这类夹具可替代传统的螺栓压板装夹方式，减少操作人员的装夹辅助时间，尤其适合多品种小批量的生产场景，针对异形小件的装夹，仅需更换定位块即可快速适配，无需重新制作整套工装，能够有效降低工装制作成本。结构中未设置复杂的气动、液压元件，无需外接动力源，纯机械结构的故障率极低，日常维护仅需定期在偏心轮转轴、滑动压头的配合面涂抹润滑脂即可，维护成本极低，适合生产现场的粗放使用环境。压头的压紧力可通过偏心轮的偏心距调整，针对薄壁件装夹时可适当减小压紧力，避免工件装夹变形，针对厚重工件加工时可调整至最大压紧力，保证铣削、钻孔过程中工件不会出现位移。
