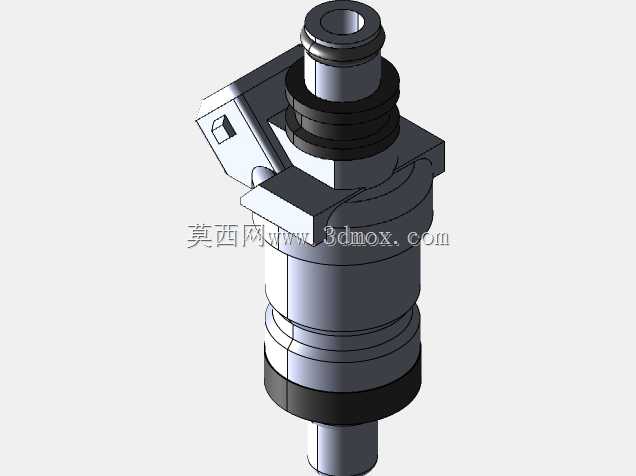

博克斯燃油喷射阀结构设计方案

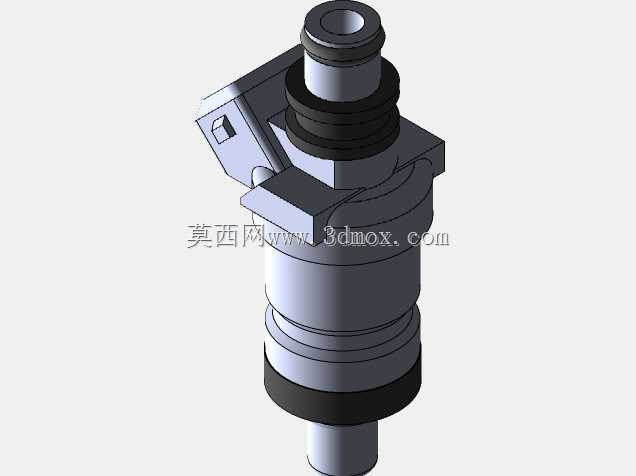

　　在车用动力系统、小型通用内燃机的燃油供给回路中，这类喷射阀承担着精准控制燃油喷入量、雾化时序的核心作用，直接决定内燃机的燃烧效率、排放表现与怠速稳定性，是电喷燃油系统里不可替代的执行类部件。从结构设计逻辑来看，整体采用轴向叠装的紧凑布局，上部为电磁驱动腔体，中部设置多级密封环槽来阻断燃油渗漏路径，下部为喷口衔接段，所有配合面的公差都控制在微米级，避免长期高频往复动作后出现泄压、卡滞问题。设计过程中优先考虑了安装边界的适配性，主体外径适配主流进气歧管、缸盖喷油器安装孔的通用尺寸，轴向总长度预留了足够的密封件压缩空间，侧面的电气接插件采用侧出式布局，不会和周边的进气管路、线束固定卡扣产生干涉，

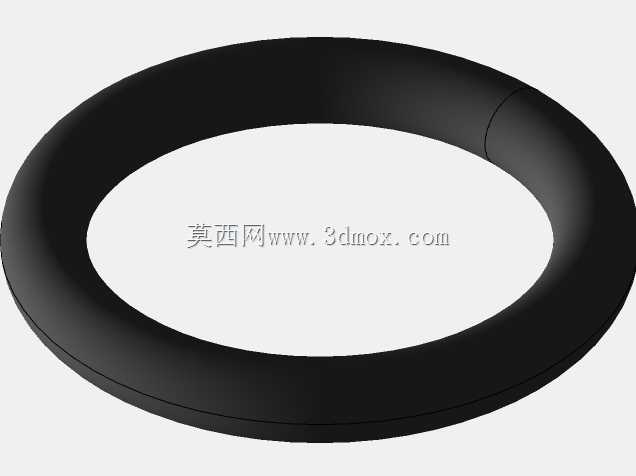

　　安装时仅需匹配对应规格的O型密封圈即可完成轴向密封，不需要额外设计复杂的压装工装。从功能特性上看，内部的阀芯运动行程经过反复校核，既保证全开状态下的燃油通流面积满足全负荷工况的供油需求，又能在断电复位时依靠弹簧力快速切断油路，避免出现滴油、渗油导致的混合气过浓问题；上部的电磁线圈绕组参数经过匹配，可适配车载12V供电系统的驱动电压，响应速度满足高转速工况下的多次喷射时序要求。实际选型应用时，需要注意安装位置的周边温度不能超过密封件的耐温上限，同时燃油供给端的压力要匹配阀体的额定工作压力区间，压力过高会导致喷油量超出设计标定值，压力过低则会出现雾化不良、燃烧不充分的问题。结构建模过程中，对所有密封槽的尺寸、倒角都做了细节还原，

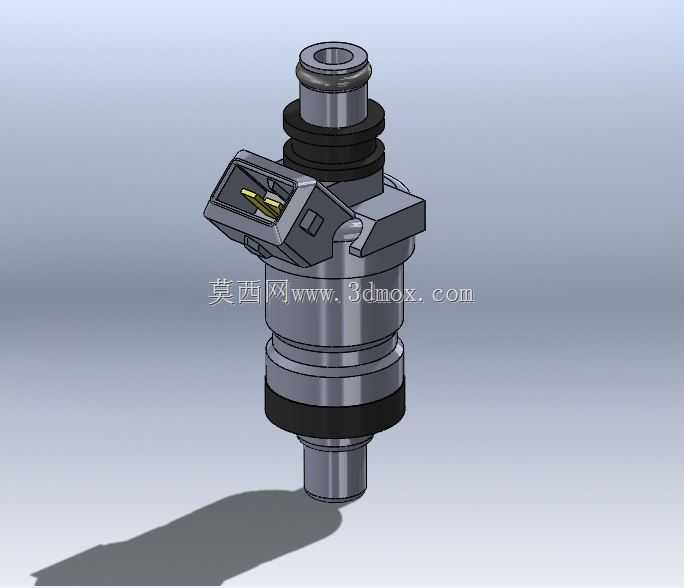

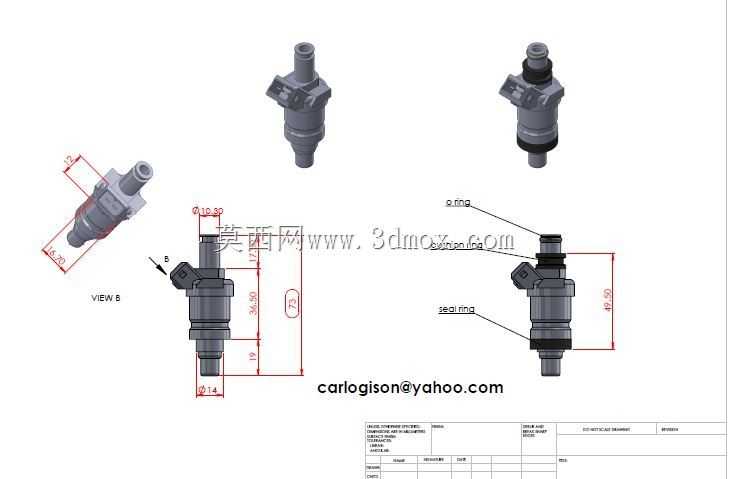

　　包括内部弹簧的预压缩量、阀芯与阀套的配合间隙都按照实际工程参数设置，既可以直接用于教学演示中的电喷系统结构拆解，也能作为燃油系统改装、小型内燃机开发时的选型参考模型，还可以用于装配工艺模拟，验证喷油器压装过程中是否会出现密封圈切边、壳体变形等潜在工艺问题。外形上的阶梯式轴段设计，每一段轴径都对应不同的功能需求：最上端的小直径轴段用于接插件的定位固定，中间的大直径轴段是阀体的主体支撑结构，下部的细轴段用于伸入进气道或缸盖燃烧室侧，各段之间的过渡圆角都做了应力释放处理，避免长期受振动、油压交变载荷作用出现应力集中开裂的问题。在配套设计方面，对应的安装固定卡簧、密封胶圈的尺寸都和主体结构做了配合校验，不会出现装配时密封圈压缩量不足导致漏油，或是压缩量过大导致密封圈过早老化失效的问题；侧面的定位凸台结构可以保证安装时喷油角度符合设计要求，避免喷束偏离进气门位置导致的燃油湿壁、积碳增多问题。
