多工位夹持式工业自动化机械臂结构

　　这款多夹持端机械臂的结构设计，核心面向3C电子小件分拣、轻工产品装配工位的上下料场景，区别于常规单末端执行器的臂体结构，其在末端搭载了三组可独立微调的夹持单元，能够在单次臂体走位周期内完成多工位的取放动作，大幅缩减单工序的走位空程耗时。从实际产线适配角度看，这类结构尤其适合小尺寸、同批次多工位同步作业的场景，比如小型塑胶件的水口裁切后取件、电子元器件的摆盘转运，单组臂体即可覆盖原先三台单端机械臂的作业覆盖范围，减少产线的排布空间占用。

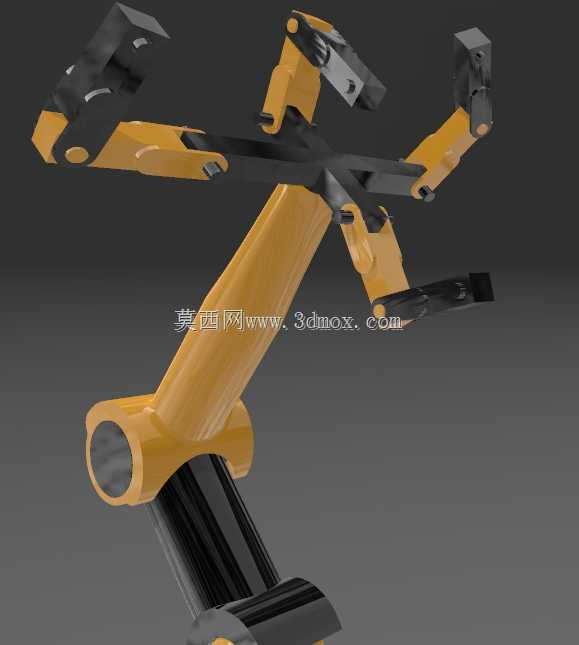

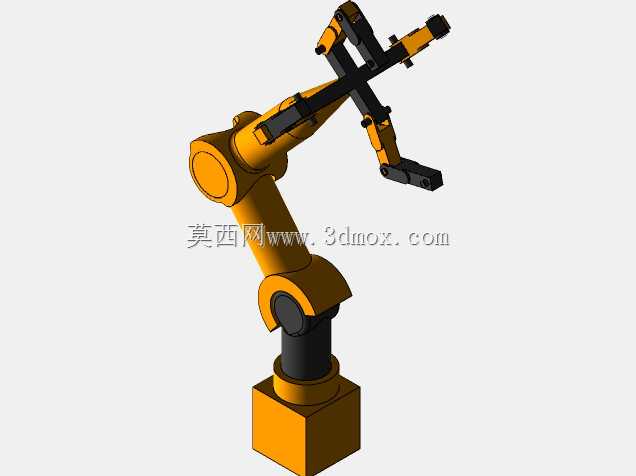

　　设计阶段优先考虑了臂体的负载均衡特性，主臂采用变截面的箱型支撑结构，靠近底座的臂段截面尺寸更大，向末端延伸段逐步收窄，既保证了底座回转区域的结构刚性，也控制了末端的整体重量，降低关节驱动单元的负载冗余。三组夹持臂的安装基座采用十字交叉的布局形式，相邻夹持单元的夹角经过运动干涉校核，在臂体全行程摆动、回转过程中，各夹持端的运动包络不会出现碰撞，同时每个夹持单元都预留了15度的角度微调余量，可根据不同工件的夹持面角度调整夹爪的贴合姿态，避免硬接触造成的工件表面划伤。

　　关节连接位置采用了嵌入式的铰接轴结构，轴体与臂体的配合面设置了耐磨衬套，长期往复摆动过程中可减少铰接位置的间隙累积，保证重复定位精度的稳定性。底座位置的回转支撑采用大直径的止推轴承结构，能够承受臂体全伸展状态下的倾覆力矩，即便在末端三组夹爪同时满载的工况下，底座的回转晃动量也能控制在装配工位允许的精度范围内。夹爪的指端采用了快换式的结构设计，可根据不同工件的外形更换平口夹指、V型夹指或者仿形夹指，无需拆解整个夹持单元的传动结构，缩短产线换型的调试时间。

　　从安装边界来看，臂体底座的安装法兰采用标准的圆形法兰结构，法兰上的安装孔位间距匹配常规工业机器人的安装基座尺寸，可直接固定在现有产线的设备工作台或者立式安装支架上，无需额外加工转接板。臂体完全收缩状态下的整体高度不超过常规装配线的设备安全防护栏高度，伸展后最大作业半径可覆盖直径1.2米的圆形作业区域，能够适配常见的多工位转盘式装配台、流水线旁的上下料点位布局。传动结构的走线全部采用臂体内置的走线槽设计，外部无裸露的管线，避免臂体运动过程中管线与周边设备发生拉扯缠绕，同时也减少了车间粉尘、切削液对管线的老化侵蚀。

　　在功能适配层面，每个夹持单元的开合行程都做了独立的限位设计，可根据工件的尺寸范围调整开合的极限位置，针对薄壁类易变形工件，还可在夹持驱动位置加装压力反馈模块的安装位，预留的传感器安装槽无需额外打孔改造，直接适配常规的工业压力传感器尺寸。臂体的各段关节都设置了硬限位与软限位的双重限位结构，硬限位采用高强度的聚氨酯缓冲块，在臂体超程运动时可吸收冲击能量，避免关节结构硬碰撞造成的精度损失，软限位的触发点位置可根据实际作业范围调整，适配不同产线的工位布局需求。

　　从结构强度校核的角度，主臂的壁厚经过受力仿真优化，在保证1.5倍额定负载的强度要求前提下，尽可能削减了非受力区域的材料厚度，控制整体臂体的自重，降低驱动电机的功率选型要求。夹持臂的交叉连接位置采用了加强筋结构，在夹爪夹持工件做快速启停动作时，连接位置的形变量控制在0.1毫米以内，保证取放工件的位置精度。整个臂体的外露结构件都采用了圆角过渡设计，没有尖锐的棱角，避免设备调试过程中对操作人员造成磕碰伤害，同时也减少了工件转运过程中与臂体发生剐蹭的概率。
