汽车车轮金属轮辋结构设计

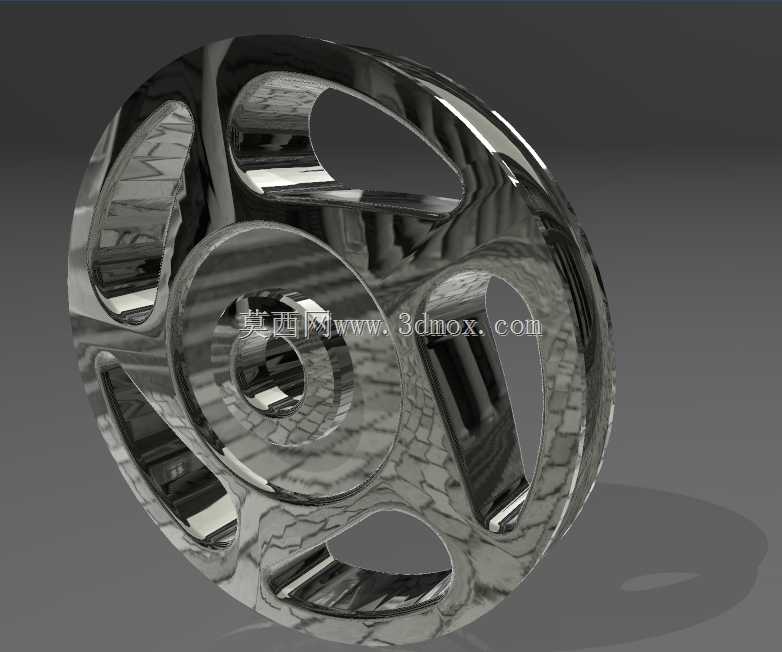

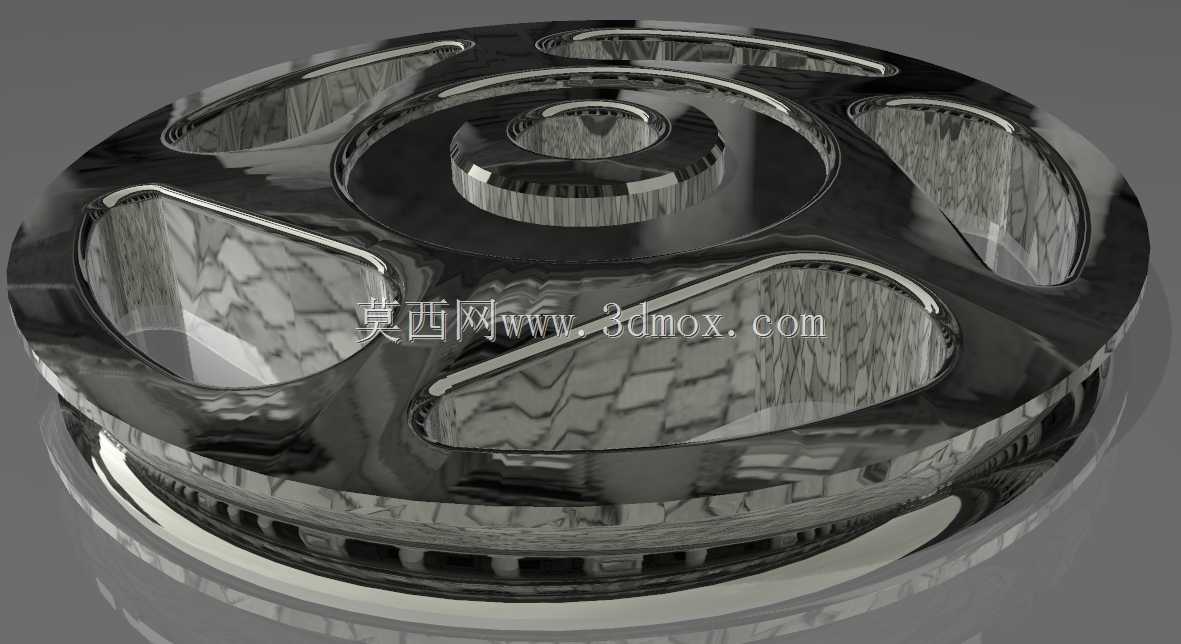

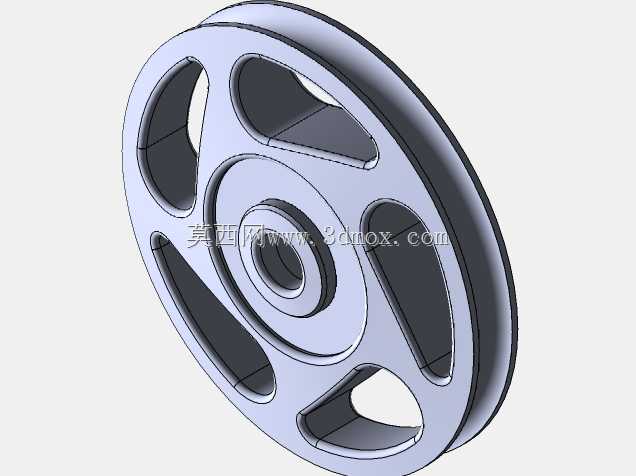

　　轮辋作为车轮总成的核心承载构件，直接决定轮胎的安装定位精度与行驶过程中的载荷传递效率，在乘用车、商用车乃至部分非道路移动机械的行走系统中都占据不可替代的位置。日常工程场景中，轮辋需要同时承受垂直载荷、横向侧向力以及起步制动时的扭矩冲击，这就要求其结构设计必须兼顾刚性、强度与轻量化的平衡，本次设计的金属轮辋采用整体式镂空辐条结构，从结构力学角度出发，将辐条沿周向均匀分布，每根辐条的截面采用渐变式设计，靠近轮毂中心安装座的位置截面厚度更大，向轮缘方向逐步收窄，既保证了中心安装区域的连接强度，避免螺栓紧固时出现应力集中导致的开裂问题，又能在辐条中段通过合理的镂空去除冗余材料，降低整体转动惯量，对于车辆行驶过程中的加速响应、制动效能提升都有实际帮助。

　　从安装边界来看，该轮辋的中心定位孔采用标准的止口配合设计，与车桥轮毂的定位轴颈形成过渡配合，配合公差控制在H7/k6区间，保证装配后轮辋的径向跳动量控制在0.3mm以内，避免高速行驶时出现车轮抖动的问题。周向分布的螺栓孔位置度公差严格控制在0.1mm范围内，适配对应规格的车轮螺栓，安装时采用对角顺序紧固，紧固力矩按照螺栓等级匹配标准值，防止轮辋安装面出现压溃或者松动的隐患。轮辋的轮缘部分采用符合标准的7°倾斜角设计，与轮胎的胎圈部位紧密贴合，充气后胎圈在气压作用下紧贴轮缘斜面，既保证了密封性能，又能在车辆过弯承受侧向力时，避免轮胎与轮辋之间出现相对滑移，防止脱胎风险。轮辋的槽底深度经过精确计算，既满足轮胎拆装时的操作空间需求，又不会因为槽深过大削弱轮辋整体的截面抗弯强度。

　　在实际应用场景中，这类金属轮辋除了常规的民用车辆使用场景，还可以适配部分场地作业车辆、改装车辆的使用需求，镂空的辐条结构在车辆行驶过程中能够引导气流穿过轮辋空腔，对制动盘、制动卡钳形成额外的风冷散热效果，长时间连续制动时能够有效降低制动系统的工作温度，减少制动热衰退的概率。设计过程中针对轮辋的应力分布做了针对性优化，在辐条与轮缘、辐条与中心安装座的连接位置都做了大圆角过渡处理，避免直角连接带来的应力集中问题，通过有限元仿真验证，在满载1.5倍冲击载荷的工况下，最大应力值远低于所选金属材料的屈服强度，安全系数满足行业标准要求。表面采用高亮金属质感处理，除了外观层面的效果，实际生产中对应的表面处理工艺也能提升轮辋的抗腐蚀能力，应对日常行驶中遇到的雨水、路面融雪剂等腐蚀介质，延长构件的使用寿命。轮辋的轴向宽度、轮缘直径都严格匹配对应规格的轮胎参数，安装时不需要额外加装调整垫片，轮胎装配后充气至标准胎压，胎圈能够完全卡入轮辋的胎圈座位置，保证整个车轮总成的同轴度，减少行驶过程中的滚动阻力，也能降低轮胎的异常磨损概率。对于结构设计从业者而言，这类轮辋的建模过程需要重点关注周向阵列的特征对称性，每一处曲面的曲率过渡都要保证顺滑，避免出现曲面褶皱或者曲率突变，否则后续做有限元分析时会出现局部应力异常的问题，同时安装面的平面度公差需要严格控制，保证与轮毂安装面完全贴合，避免装配后出现应力不均导致的轮辋变形。
