工业场地边界防护焊接金属框架结构

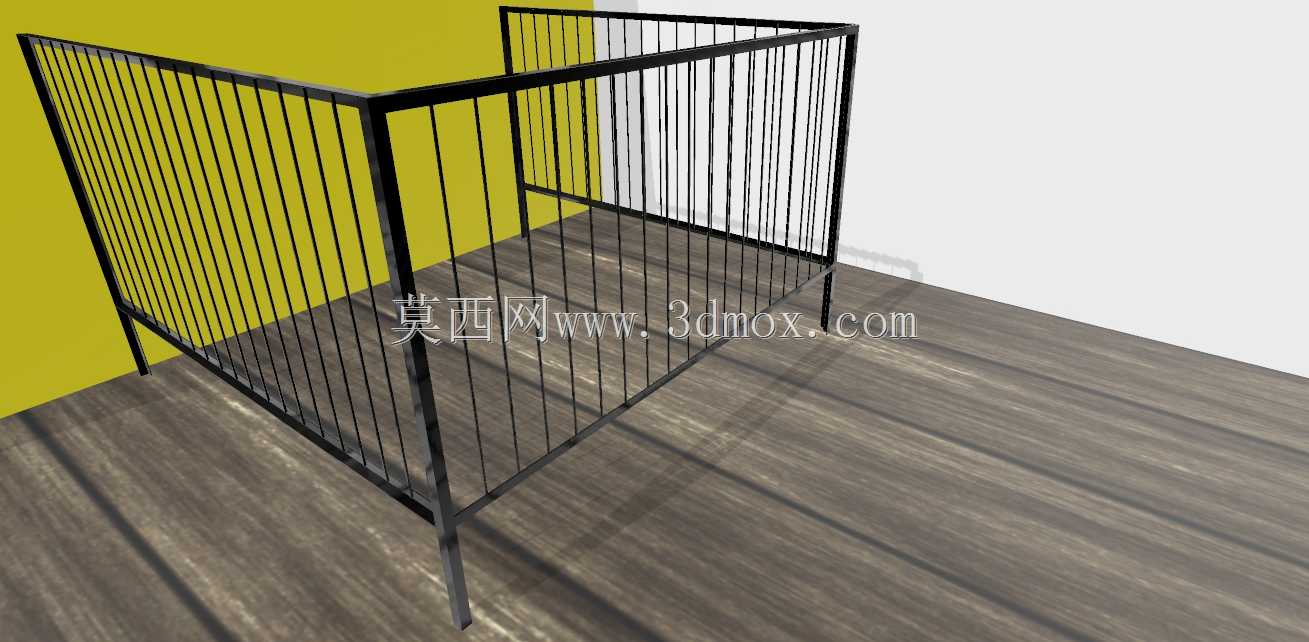

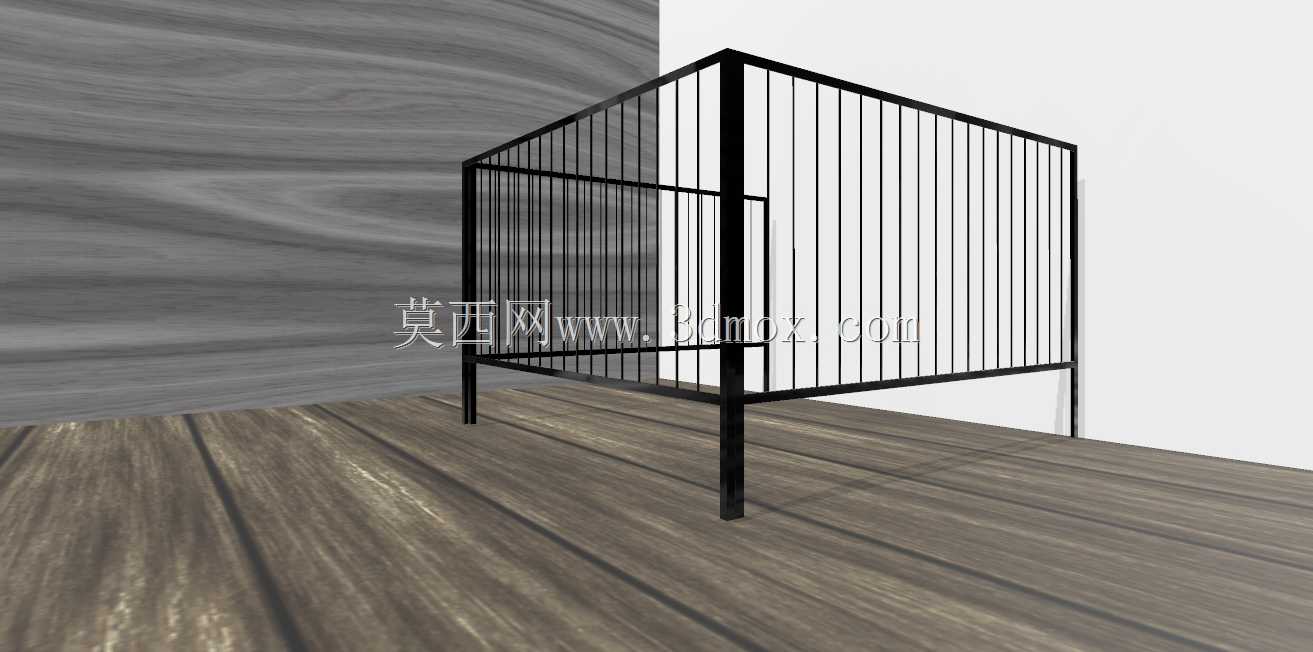

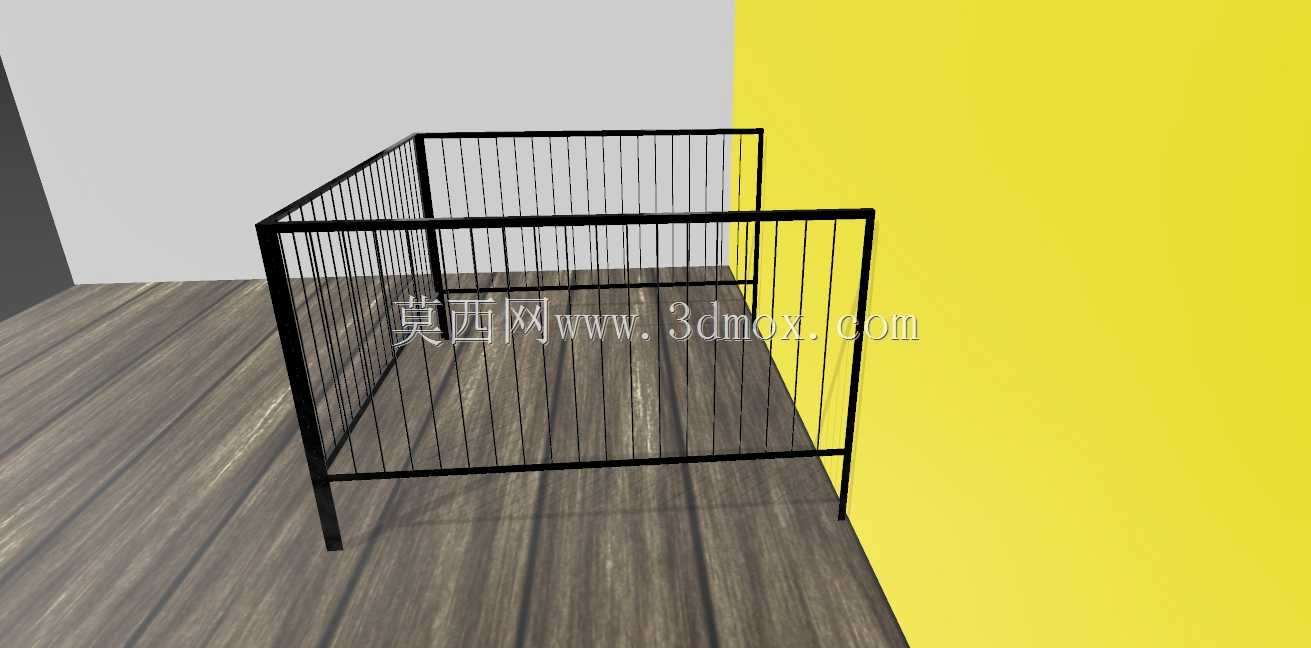

　　这款焊接框架结构主要面向工业生产场地的边界隔离、作业区域防护场景设计，可直接作为生产车间分区围挡、设备周边安全防护栏、厂区临时边界隔断使用，也可适配仓储区域的货位边界分隔需求，在实际生产场景中能够有效划分作业区域边界，避免无关人员误入危险作业区间，同时对场地内的小型物料滑落起到阻挡作用。从结构设计逻辑来看，整体采用矩形方管作为主支撑构件，四根竖向方管作为落地支腿，直接承担整体结构的竖向载荷，支腿底部预留了安装固定的孔位，可通过膨胀螺栓与混凝土地面、木质铺装地面完成刚性连接，安装时可根据现场地面的平整度微调支腿的固定高度，保证框架整体的水平度，避免出现倾斜晃动的问题。框架的横向边框采用与支腿同规格的方管焊接成型，

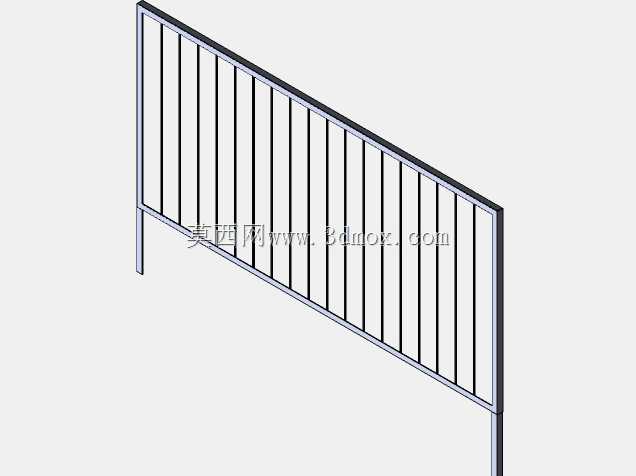

　　上下两道横向边框分别设置在框架顶部与距地面150mm高度位置，中间均匀排布竖向细圆钢作为栏杆杆件，杆件间距控制在120mm，既满足防护安全规范中防止人员肢体穿过的间距要求，又能最大限度减少材料用量，降低整体结构自重。在焊接工艺的设计考量上，所有杆件连接位置均采用满焊处理，焊后对焊疤进行打磨整平，避免尖锐毛刺对安装、使用人员造成划伤，整体框架焊接完成后可根据使用场景做表面喷塑或者镀锌处理，提升户外使用场景下的防锈耐腐蚀能力。设计过程中优先明确了安装边界的尺寸约束，整体框架宽度适配常规2000mm的场地分隔模数，高度为1100mm，符合工业防护栏的安全高度要求，支腿的外伸尺寸控制在50mm以内，不会占用过多的通道通行空间，

　　多组框架拼接时可通过侧边预留的连接孔位用螺栓完成快速拼接，无需现场二次焊接，能够大幅缩短现场安装的施工周期。从实际使用的功能特性来看，该框架结构没有多余的装饰性构件，所有杆件均承担结构受力或者防护功能，整体抗侧向冲击能力可满足常规工业场景下的人员倚靠、小型物件碰撞的受力要求，不会出现杆件变形、焊缝开裂的问题。针对不同的使用场景，该框架还可在底部横向边框位置加装挡尘板或者警示标识条，进一步拓展其使用功能，比如在焊接作业区域使用时，可在框架内侧加装挡光板，避免焊接弧光影响周边区域的作业人员；在仓储区域使用时，可在框架杆件上加装挂钩，用于悬挂作业记录看板、小型工具收纳盒等物件。结构建模过程中对所有焊接位置的焊脚尺寸做了统一规范，

　　主框架连接位置焊脚高度为5mm，竖向栏杆与横框连接位置焊脚高度为3mm，既保证连接强度，又不会因为焊脚过大导致焊接变形量超标，建模时预先考虑了焊接变形的余量，对横框的平直度做了预拱设置，抵消焊接过程中产生的收缩变形，保证成品框架的平直度符合安装要求。
