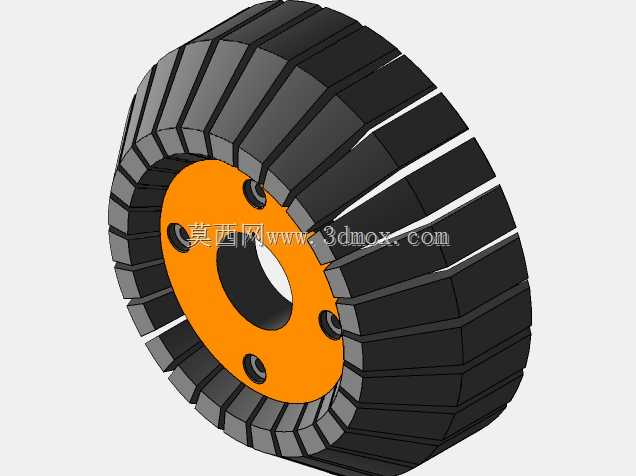

带橙色轮毂的橡胶防滑驱动轮结构

　　这款轮体结构主要面向小型移动设备的行走驱动场景，常见于巡检机器人、小型AGV转运平台、教学实训小车、室内服务类移动设备的行走端，适配平整硬质铺装路面、环氧地坪、短绒地毯等常规室内行走工况，也可在轻度起伏的室外硬化路面完成行走动作，承担设备整体重量承载与动力传递的核心作用。轮体外部采用分段式橡胶胎面设计，胎面做了等距周向切槽处理，每块胎面块为独立的块状结构，相邻胎块之间预留均匀的变形间隙，当轮体接触地面承受载荷时，胎块可顺着受力方向产生微小弹性形变，既可以增大胎面与地面的实际接触面积，提升附着摩擦力，避免设备启动、制动时出现打滑空转的情况，也能在轮体经过微小凸起或接缝位置时，通过胎块的形变吸收部分路面冲击，

　　降低行走过程中传递到设备机架的振动量，减少设备内部精密元器件受振动影响的概率。轮毂部分采用金属材质的辐板式结构，中心设置贯通的轴孔，用于和驱动输出轴配合传递扭矩，轴孔周边均匀分布四个安装孔，可通过螺栓与驱动端的连接法兰或轮座实现锁紧固定，安装孔的位置度公差控制在合理范围内，保证轮体安装后与输出轴的同轴度，避免高速转动时出现偏摆抖动的问题。轮毂与橡胶胎面之间采用过盈配合加粘接的复合连接方式，轮毂外圈设置多道周向止退槽，橡胶胎体内圈硫化时嵌入止退槽内，避免大扭矩传递时胎面与轮毂之间出现相对转动打滑的故障。从安装边界来看，轮体的轴向总宽度控制在适配小型设备轮舱的尺寸范围内，安装时需要预留胎面形变的轴向间隙，避免轮体转动时与机架侧板、

　　轮舱内壁产生摩擦干涉；中心轴孔的尺寸适配常规小型驱动电机的输出轴径，安装时可搭配平键实现扭矩传递，也可根据实际选型需求更换为胀紧套连接的结构，适配不同的扭矩传递需求。设计过程中优先考虑了轮体的载荷均匀性，胎面块的排布采用等角度周向分布，每块胎块的接地面积一致，保证轮体转动过程中接地压力波动控制在较小范围，避免设备行走时出现周期性的颠簸；轮毂的辐板部分做了等强度优化，在保证安装孔位周边结构强度满足螺栓锁紧力要求的前提下，去除了非受力区域的多余材料，既降低了轮体自身的转动惯量，减少驱动电机的启动负载，也控制了轮体的整体重量，降低设备行走端的簧下质量，提升行走平顺性。在实际选型应用时，需要根据设备的整体自重、单轮承载载荷、

　　设计行走速度匹配对应的橡胶胎面硬度，若设备自重偏大、行走速度较高，可选择硬度稍高的胎面材质，减少胎面的形变量，降低滚动阻力；若设备多用于光滑路面、需要较大的制动力矩，则可选择硬度稍低的胎面材质，提升胎面与地面的附着系数。轮体的转动平衡也做了对应优化，轮毂加工时完成了端面与径向的跳动校准，胎面硫化后做了外圆的精整处理，保证轮体在常规工作转速下不会出现明显的离心振动，适配多数小型移动设备的行走速度要求。
