SFS30节气门机构EVO2结构设计

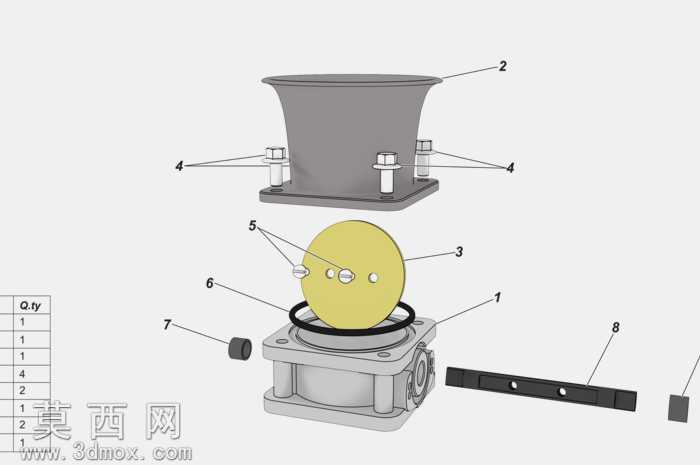

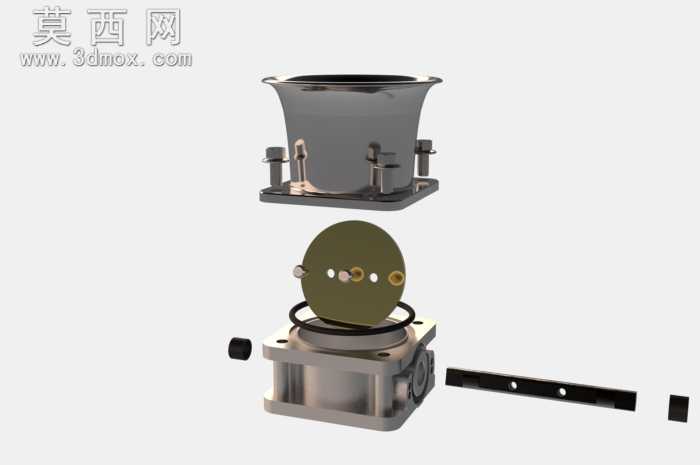

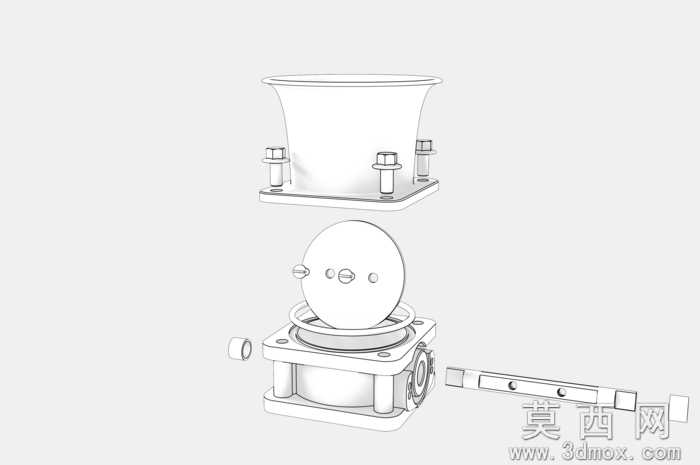

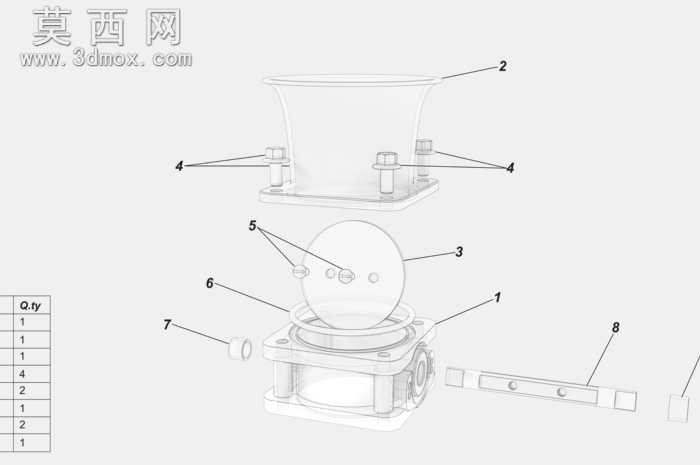

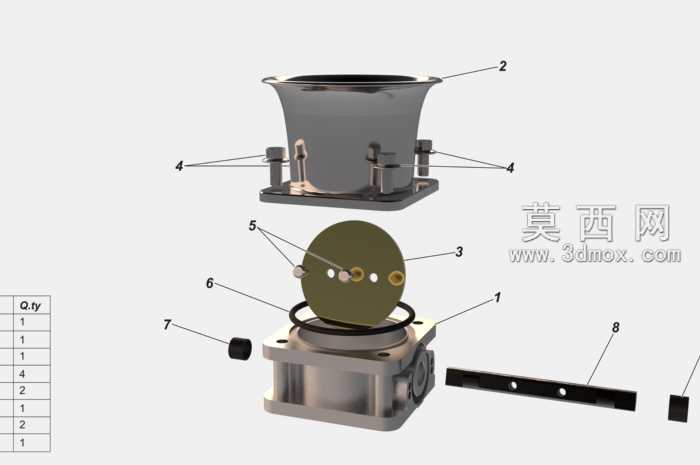

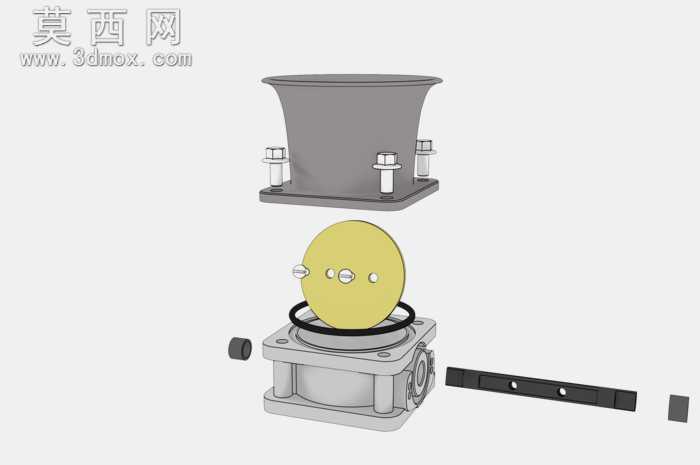

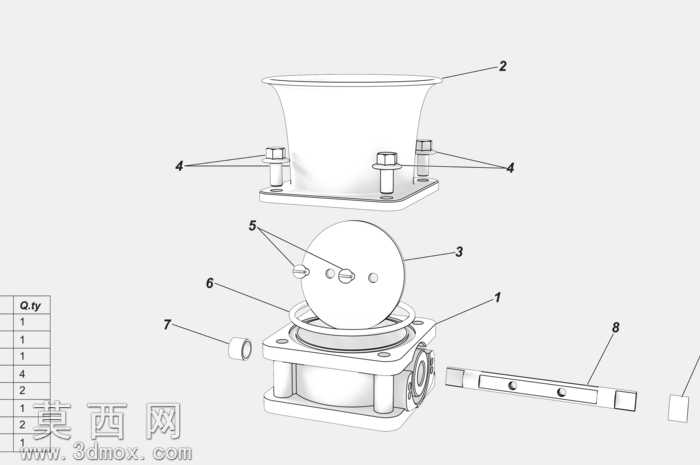

本作品为SFS30节气门机构EVO2的三维设计成果，建模过程中针对节气门的核心功能结构做了精细化还原，完整呈现了节气门阀体、蝶形阀片、转轴、密封衬垫、连接法兰、紧固件等全部组成部件的形态与装配关系。建模阶段严格遵循机械装配逻辑，对每一处配合公差做了合理预留，既保证了各部件在虚拟装配中无干涉错位，也还原了真实节气门的运动逻辑——阀片可绕转轴完成角度偏转，实现进气通路的开度调节，匹配进气系统的流量控制需求。渲染环节制作了多套不同风格的视觉呈现方案，包含标准工程视图风格、卡通风格、技术线稿风格等多种视觉表现形式，同时输出了普通视图、爆炸分解视图、备件目录分解视图三类展示图，其中爆炸视图清晰标注了各零部件的装配顺序与对应位置，备件目录视图则对应了零件清单的排布逻辑，方便快速识别每一个零件的规格与安装位置。材质设定上针对不同部件的实际材质做了区分，金属紧固件、阀体壳体做了哑光金属质感处理，密封衬垫、缓冲部件做了橡胶类材质的质感表现，进气喇叭口部分做了光滑的工程塑料质感还原，整体视觉层次清晰，能够直观区分不同功能的零部件。设计过程中针对节气门与进气喇叭的集成结构做了优化呈现，完整还原了EVO2版本的结构特征，既保证了结构展示的专业性，也通过多风格渲染兼顾了不同场景下的展示需求，所有部件的建模精度均满足结构演示、装配教学、备件识别等场景的使用要求，整体结构逻辑严谨，部件拆分清晰，能够完整展现该款节气门的全部构造细节。
