带齿轮调节结构的螺旋弹簧减震构件

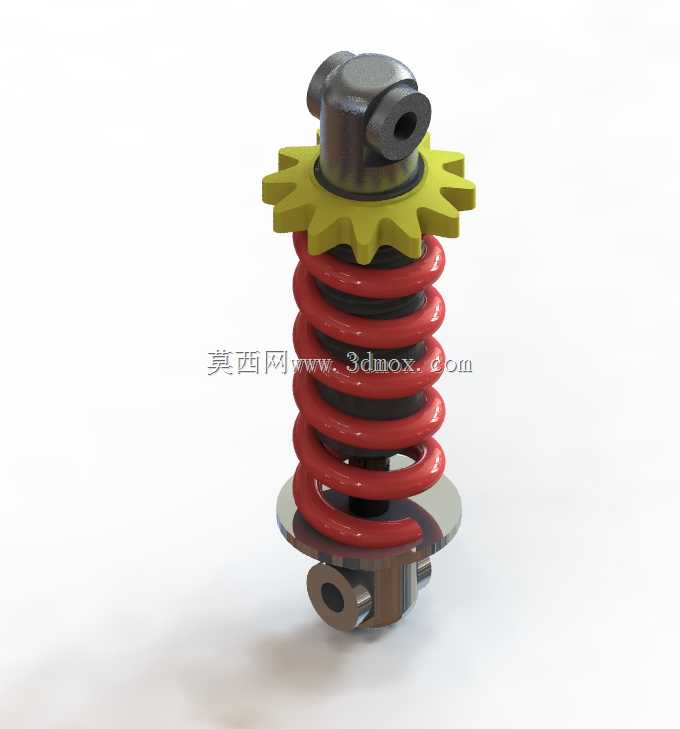

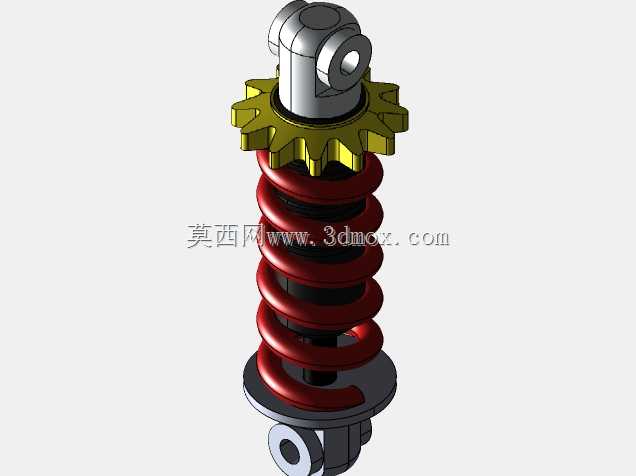

　　该减震构件核心采用圆柱螺旋压缩弹簧作为弹性缓冲主体，上下端分别配置带铰接安装孔的连接端座，上端集成外齿式调节齿盘结构，可通过齿盘啮合实现弹簧预紧力的档位调节，适配不同载荷工况下的缓冲刚度需求。上下端的铰接孔采用同轴通孔设计，可配合销轴与安装基座实现铰接连接，允许工作过程中存在小角度的摆角偏移，避免刚性连接带来的附加弯矩损伤构件。从安装边界来看，整体构件轴向尺寸紧凑，径向最大轮廓为上端调节齿盘的齿顶圆直径，安装时需预留齿盘调节的操作空间，下端座体的圆盘结构可作为弹簧承托面，同时限制弹簧压缩时的径向偏移量，避免弹簧出现压并偏斜、侧向脱出的问题。这类减震构件常应用在小型代步车辆悬架、小型自动化设备的振动隔离工位、精密仪器的支撑缓冲场景中，

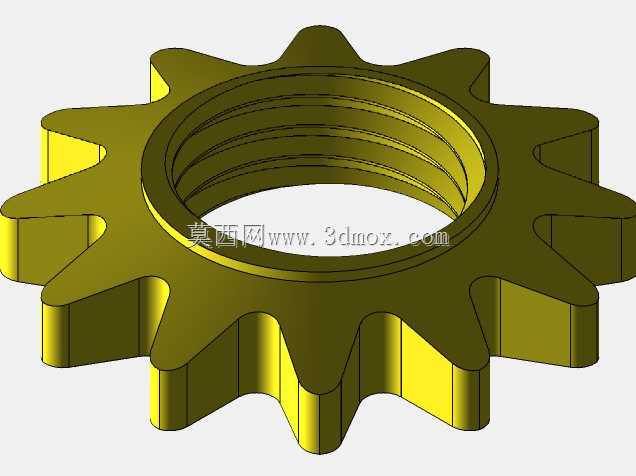

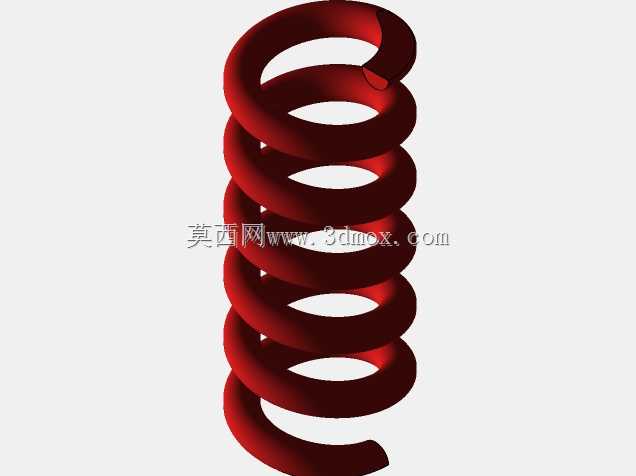

　　可有效过滤运行过程中产生的高频振动与冲击载荷，降低振动向安装基座的传递效率。设计过程中，弹簧的线径、有效圈数经过刚度匹配计算，可覆盖常规中小载荷的缓冲需求，上端的齿盘采用等距齿形设计，每转动一个齿位对应固定的预压缩量调整，无需额外测量即可实现刚度档位的快速切换，适配现场调试的快速调整需求。上下端座体的铰接孔内预留了衬套安装空间，可根据使用场景选配铜衬套或者橡胶衬套，前者适用于需要精准铰接定位的工况，后者可额外提供径向缓冲能力，进一步提升隔振效果。构件的弹簧表面做了防锈涂层处理，端座与齿盘采用金属材质加工，可满足常规户外或者工业环境下的长期使用需求，避免锈蚀导致的调节卡滞、弹簧刚度衰减问题。在实际选型应用中，可根据安装空间的轴向余量调整弹簧的自由高度，根据额定载荷匹配对应的弹簧刚度，调节齿盘的齿数也可根据调节精度需求做对应调整，齿数越多单档位的预紧力调整量越小，调节精度越高，适配对缓冲刚度敏感的精密设备隔振场景。
