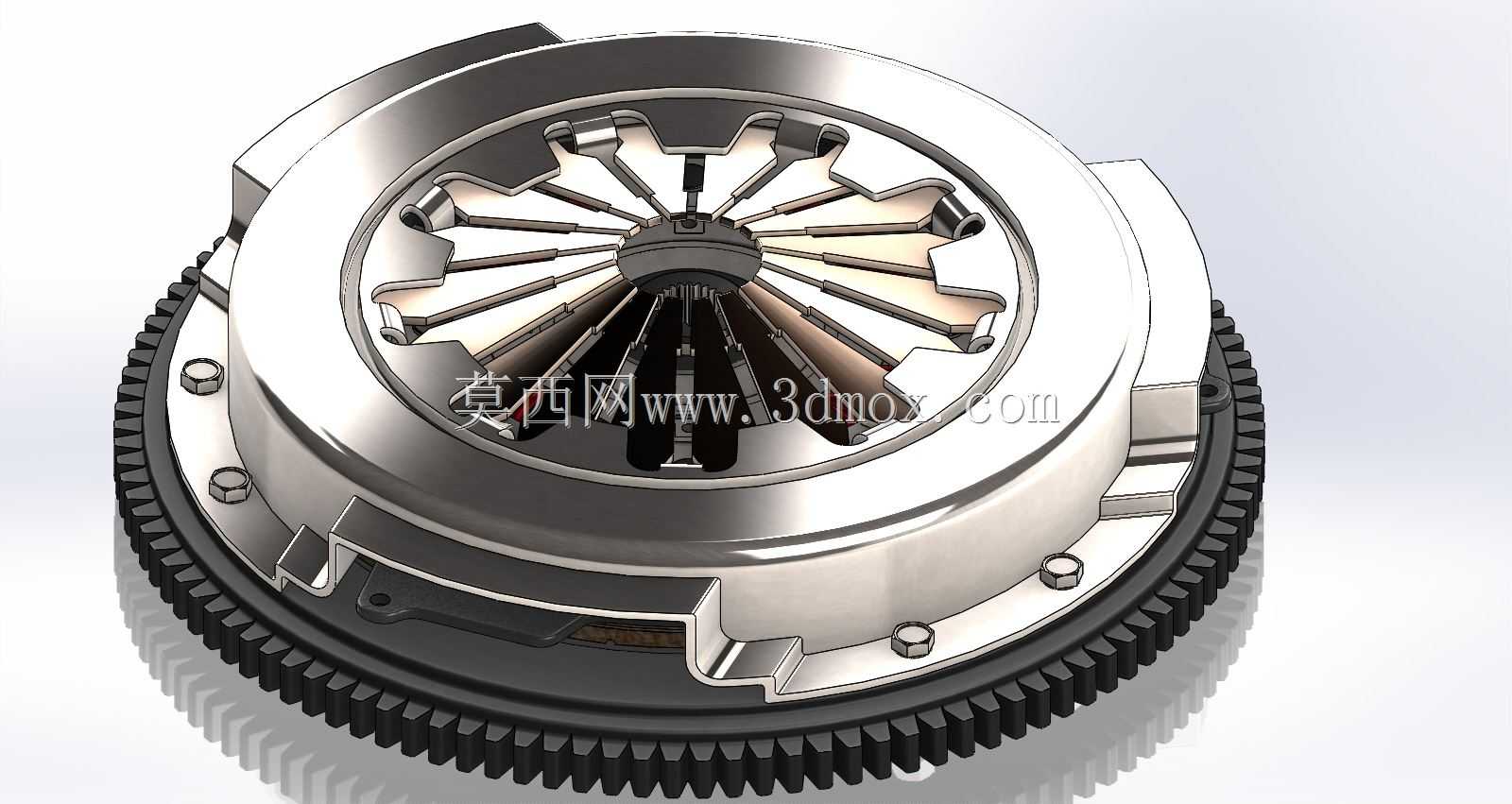

汽车传动系统膜片弹簧摩擦离合器结构

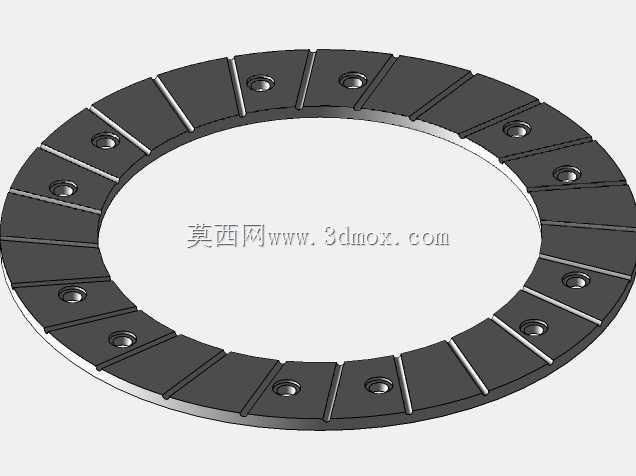

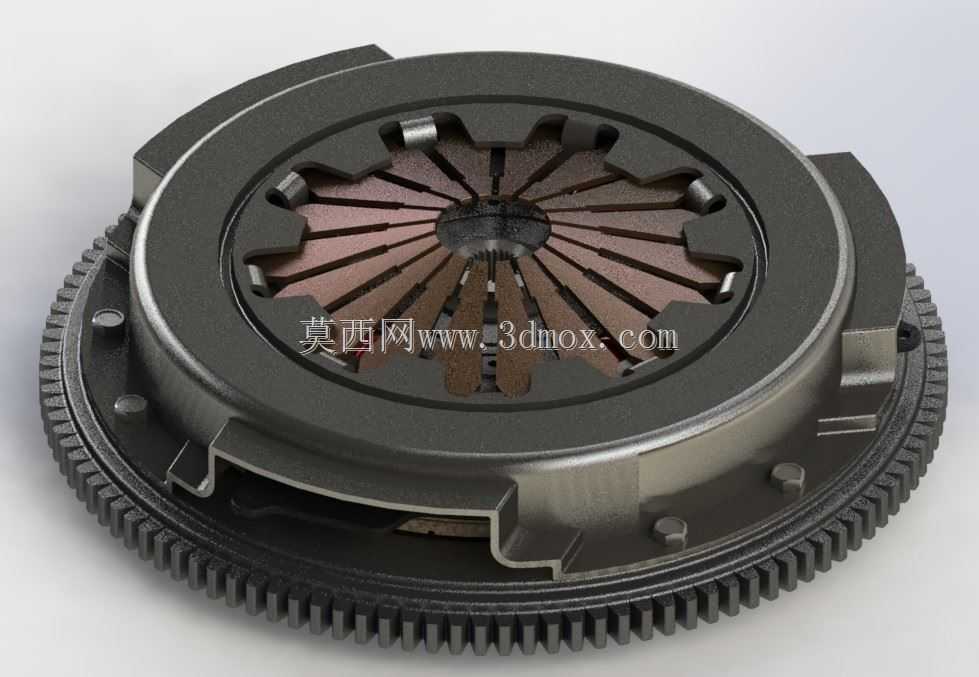

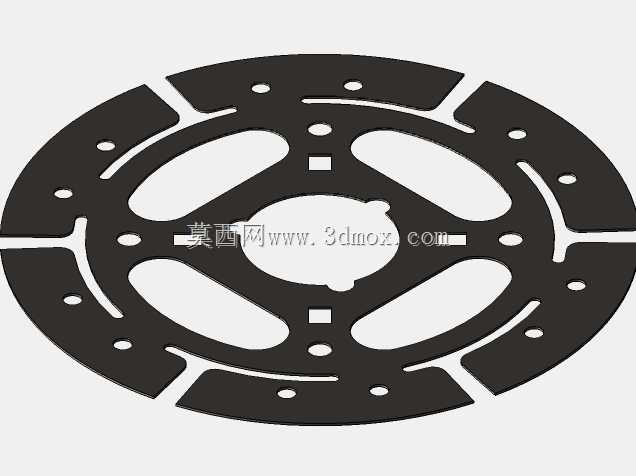

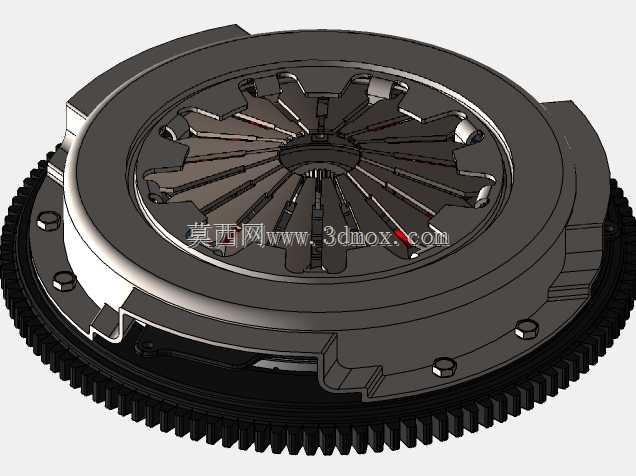

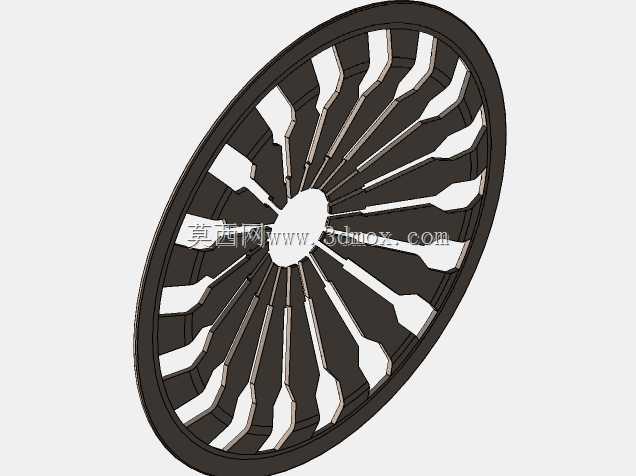

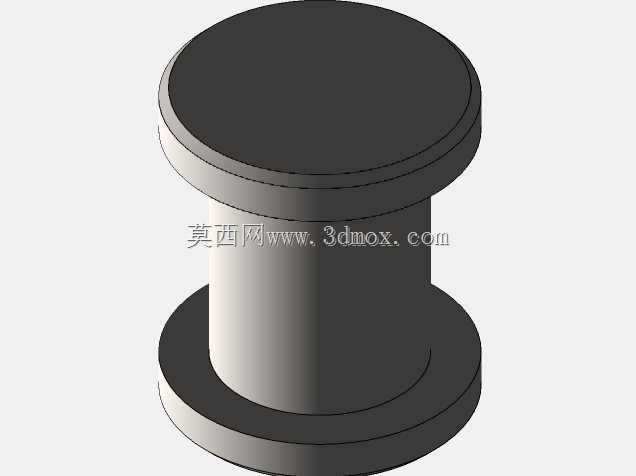

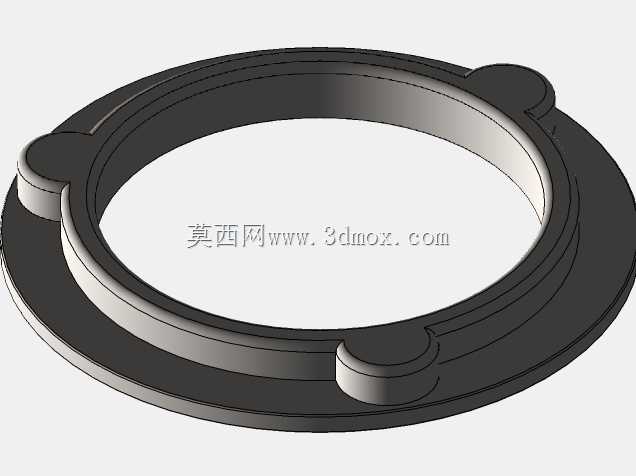

　　这套摩擦离合器结构主要应用于手动挡乘用车的传动系统中，布置在发动机飞轮与变速器输入轴之间，承担动力接合、切断以及过载保护的核心作用，是车辆起步、换挡过程中必不可少的传动部件。从结构设计来看，该离合器采用膜片弹簧作为压紧元件，相比传统螺旋弹簧离合器，膜片弹簧兼具压紧弹簧与分离杠杆的功能，大幅减少了零件数量，整体轴向尺寸更紧凑，同时压紧力受磨损量影响更小，在摩擦片正常磨损范围内可保持相对稳定的压紧力，避免传动过程中出现打滑、动力传递效率下降的问题。离合器的从动盘总成两侧附着摩擦系数稳定的摩擦衬片，接合状态下，膜片弹簧将压盘、从动盘紧压在发动机飞轮端面，依靠接触面间的静摩擦力将发动机输出扭矩传递至变速器输入轴；当驾驶员踩下分离踏板时，

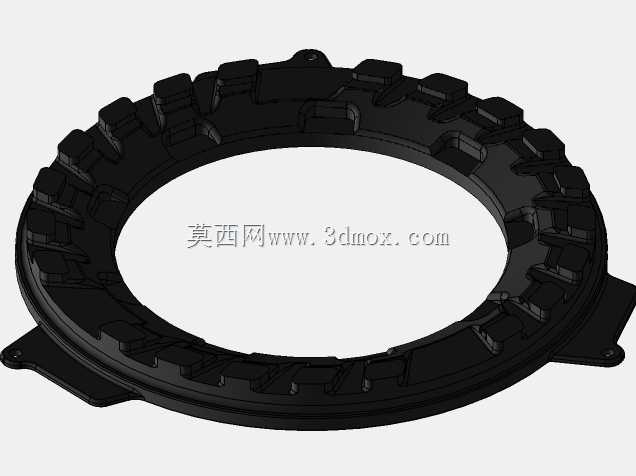

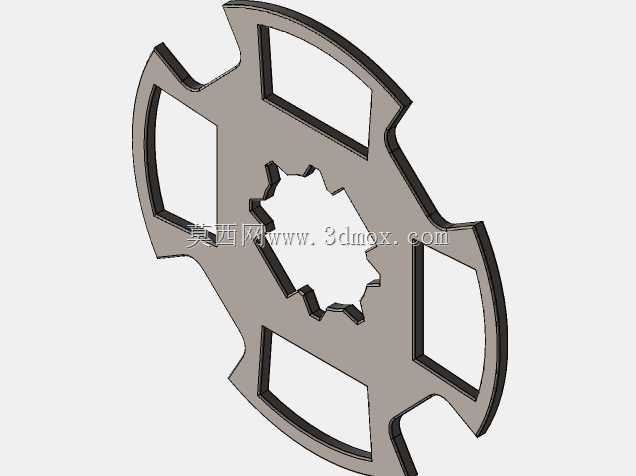

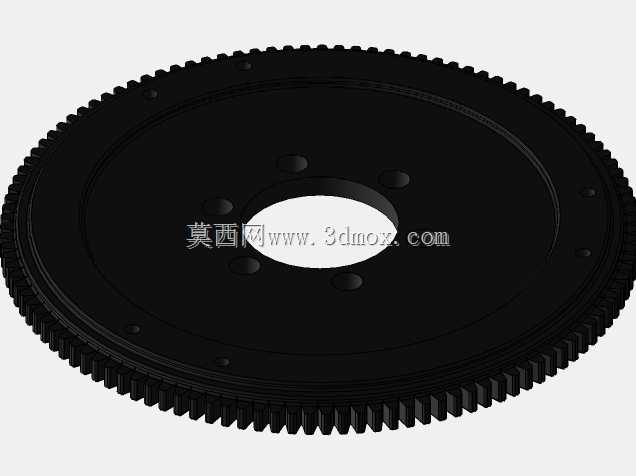

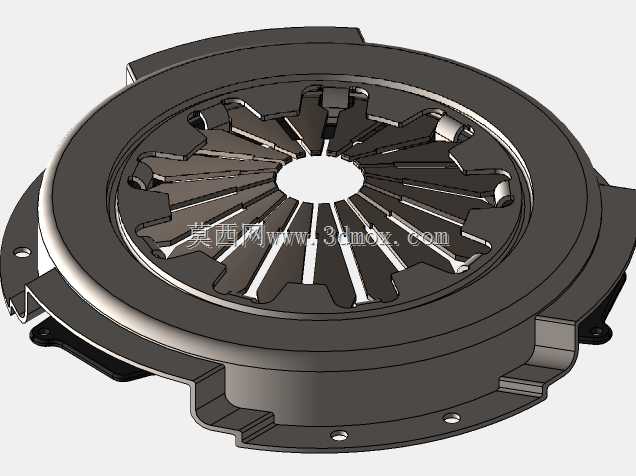

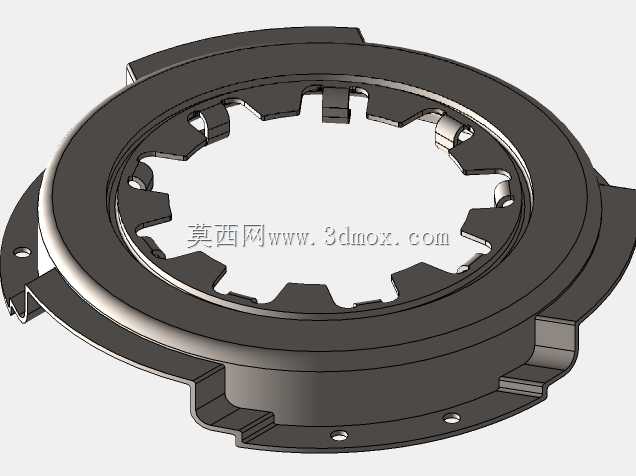

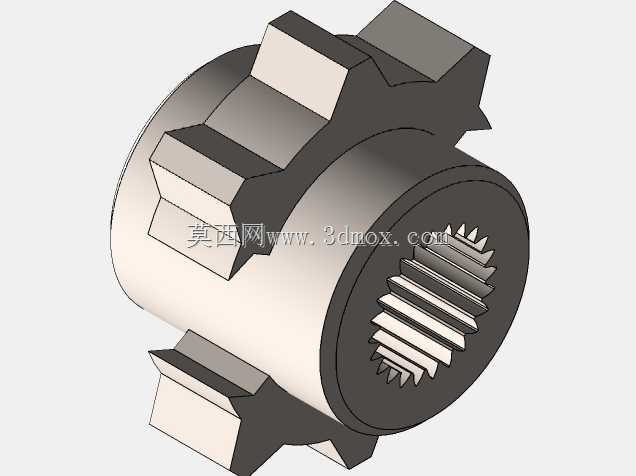

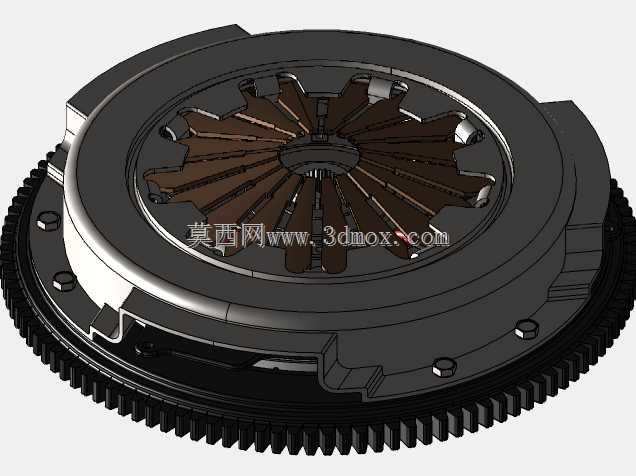

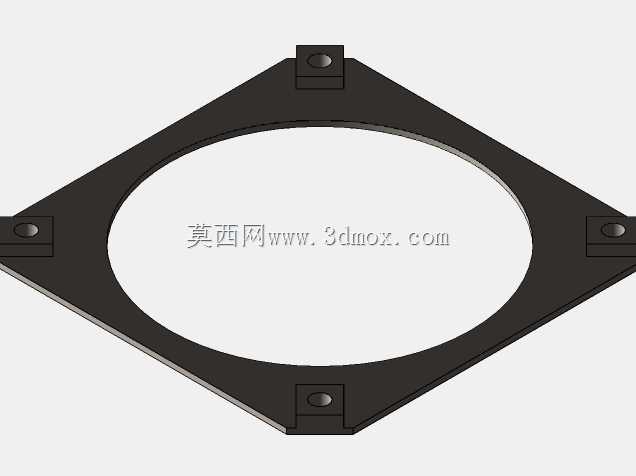

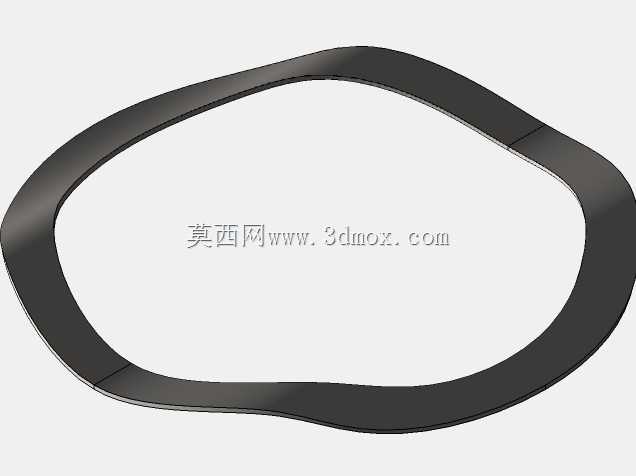

　　分离轴承推动膜片弹簧分离指端，膜片弹簧以支撑圈为支点发生弹性形变，带动压盘后移解除对从动盘的压紧，此时动力传递路径切断，可完成换挡或停车操作。设计过程中充分考虑了安装边界的适配性，离合器盖总成通过周向均布的螺栓固定在飞轮端面上，定位止口与飞轮定位凸台配合保证同轴度，避免运转过程中出现动不平衡量超标的问题；从动盘中心的花键毂与变速器输入轴花键采用间隙配合，可沿轴向小幅滑动，保证分离、接合过程动作顺畅，同时花键参数匹配主流乘用车变速器输入轴规格，具备较好的通用性。外圈集成的齿圈为发动机启动齿圈，与起动机驱动齿轮啮合完成发动机启动动作，无需额外在飞轮上加装独立齿圈，进一步压缩了动力总成的轴向布置空间。摩擦衬片采用耐温、耐磨的复合材料，

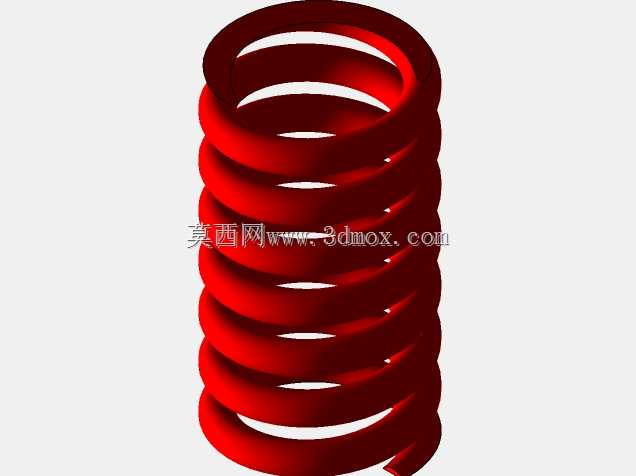

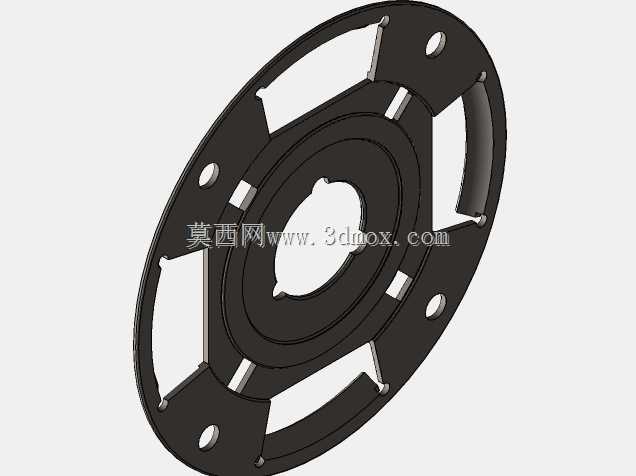

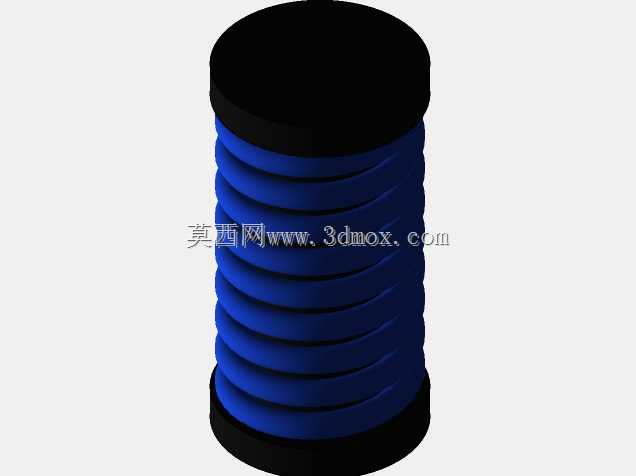

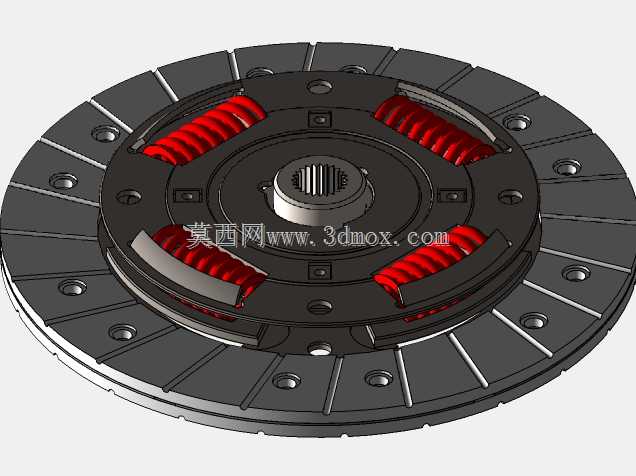

　　可承受频繁接合、半联动状态下产生的摩擦热量，避免高温下出现摩擦系数骤降、烧片的问题；压盘采用灰铸铁材质，具备较好的导热性与刚度，可快速导出摩擦产生的热量，同时保证压紧过程中压力分布均匀，避免从动盘出现偏磨。膜片弹簧的分离指端经过硬化处理，降低分离轴承反复接触带来的磨损，延长离合器整体使用寿命。扭转减震弹簧集成在从动盘总成内部，可吸收传动系统的扭转振动，降低动力传递过程中的冲击，提升整车行驶的平顺性，避免传动系统零件因交变冲击载荷出现早期疲劳损坏。
