直列四缸内燃机曲柄连杆机构三维设计

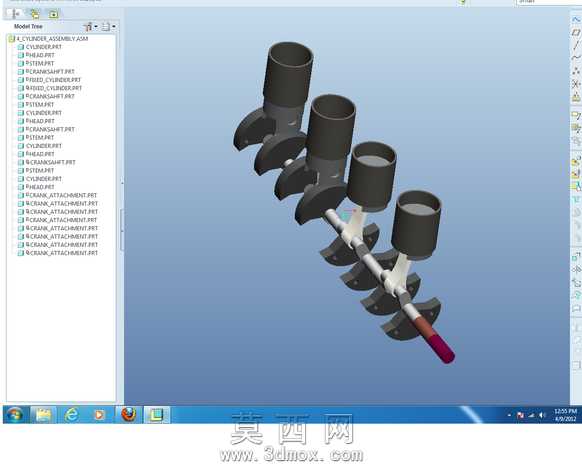

本作品为直列四缸内燃机核心曲柄连杆机构的三维建模成果，建模阶段采用自底向上的装配设计思路，首先完成单个活塞组件的参数化建模：对活塞顶面的燃烧室凹坑、环槽区域、销座结构进行精准特征绘制，通过拉伸、旋转、切除等基础特征命令构建活塞基体，再对活塞销、活塞环等附属零件进行尺寸匹配建模，保证各零件间的配合公差符合内燃机设计规范。随后完成连杆组件的建模，对连杆大头的剖分结构、连杆轴瓦的定位特征、杆身的工字形截面进行细节还原，通过倒角、圆角命令优化应力集中区域的结构表达，确保连杆的受力结构符合工程设计逻辑。曲轴部分采用整体式建模思路，依次绘制四个曲柄销、主轴颈、平衡块的特征，通过阵列命令保证各曲柄销之间的相位角为180度，匹配四缸发动机的点火顺序要求，对曲轴前端的皮带轮安装位、后端的飞轮连接法兰进行结构细化，还原真实曲轴的安装接口特征。装配阶段通过同轴心、重合、距离等配合命令完成组件总装，依次将四个活塞连杆组件与对应曲柄销完成装配，保证活塞在气缸套内的往复运动行程与曲轴回转半径匹配，添加运动限位配合后可实现曲轴旋转带动活塞往复运动的机构动作仿真。材质渲染阶段，为活塞部件赋予铝合金材质，调整金属粗糙度、反光参数模拟铸铝活塞的哑光金属质感；为曲轴、连杆部件赋予锻钢材质，添加表面氧化发黑的纹理效果，还原钢制零部件的工业质感；为轴瓦、活塞环等部件赋予铜合金、铸铁材质，通过材质区分不同零件的功能属性。场景搭建采用简洁的渐变蓝色背景，添加三点布光方案，主光从斜上方照射突出机构的立体轮廓，辅光补全暗部细节避免阴影死黑，轮廓光勾勒曲轴、活塞的边缘线条，最终渲染图清晰展现四缸引擎曲柄连杆机构的整体布局与零件细节，后续可在此基础上扩展添加凸轮轴、正时链条、传动皮带等外围附件，完善整个内燃机的完整三维模型。
