汽车发动机散热防护格栅罩结构设计

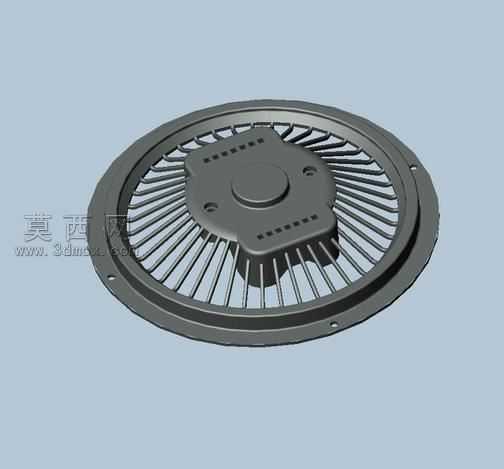

本模型为汽车发动机配套的散热防护格栅罩，采用三维参数化建模方式完成整体结构设计，建模过程中先以回转特征构建圆形外安装基座，基座边缘均匀预留安装定位孔，用于与发动机周边壳体完成精准对位装配，保证连接后的结构稳定性。中部核心区域设计为带多组定位孔的安装凸台，凸台表面做平整化处理，用于适配对应功能组件的安装固定，凸台与外圈基座之间采用均匀排布的径向辐条式格栅结构，辐条采用等间距阵列方式生成，每根辐条的截面尺寸经过优化设计，在保证整体结构强度的同时最大化预留通风间隙，满足发动机工作过程中的散热通风需求，避免热量堆积影响发动机运行效率。模型渲染阶段采用哑光深灰金属材质，模拟实际生产中铸铝或冲压钢材的表面质感，对边缘位置做微小倒角处理，还原真实零件的加工工艺特征，避免锐边带来的装配安全隐患。整体结构设计兼顾防护性能与通风效率，外圈的环形翻边结构提升了罩体整体的抗形变能力，可在承受一定外力冲击时避免格栅结构变形损坏，中部凸台的加强筋结构进一步提升了核心安装区域的结构强度，保证组件安装后的位置精度。建模过程中对所有装配尺寸做公差适配预留，确保该罩体可与对应型号发动机的周边部件完成无干涉装配，格栅的间隙尺寸经过反复校核，既可以保证充足的空气流通量，又能阻挡外部较大体积的杂物进入发动机舱内部，避免杂物对发动机运转部件造成损伤。
