传感器配套安装固定连接基座结构

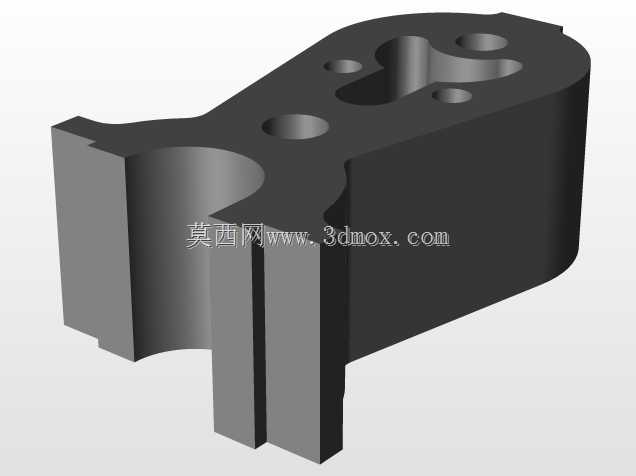

　　该零件为传感器配套使用的安装连接基座，主要应用于工业传感检测场景中，承担传感器本体与设备机架之间的连接固定、位置校准功能，常见于自动化生产线工位检测、设备运行状态监测、流体管路参数采集等安装场景，能够为传感元件提供稳定的安装基准，避免设备运行过程中的振动、位移导致传感检测数据出现偏差。从结构设计来看，零件主体采用一体化块状构型，一侧开设半圆弧开口夹持结构，可直接卡接在对应直径的圆柱安装轴、管路外壁上，无需额外加工整圆安装孔，适配现场快速装配的需求，开口两侧设置平行定位面，可配合抱箍、顶丝实现锁紧，保证夹持后的周向位置固定，不会出现转动偏移。零件上平面分布多个不同孔径的安装孔位，其中大孔径沉孔用于传感器主体的定位安装，

　　小孔径通孔用于穿设固定螺丝，孔位的位置公差按照传感元件的安装基准设计，保证传感器安装后检测端面与被测对象的相对位置符合检测精度要求，中间的异形镂空槽一方面用于减轻零件整体重量，降低安装位置的负载，另一方面可作为传感器接线的走线通道，避免线缆外露被设备运动部件剐蹭。设计过程中优先考虑安装边界的适配性，零件的整体厚度控制在适配常规传感器安装座的尺寸范围内，外侧圆弧面与相邻安装部件预留足够的装配间隙，不会出现安装干涉，半圆弧夹持面的粗糙度按照中等配合精度设计，既保证夹持摩擦力足够，又不会因为接触面过于粗糙导致装拆困难。零件的棱边均做了小尺寸倒角处理，避免装配过程中划伤操作人员或损坏传感器线缆，所有安装孔的孔口均做了沉头处理，

　　保证螺丝安装后端面不突出零件平面，不会与传感器本体产生干涉。在实际使用中，该基座可适配多种外形尺寸接近的光电式、接近式、压力类传感器的安装，无需针对每款传感器单独设计安装支架，能够减少现场安装的配件种类，降低设备运维的备件储备成本，夹持式的安装结构也方便后期调整传感器的检测位置，松开顶丝即可沿轴向、周向调整基座位置，调整到位后锁紧即可完成固定，相比传统的螺丝穿孔固定方式，调整效率提升明显。结构设计时充分考虑了不同安装场景的兼容性，既可以通过半圆弧结构夹持在圆轴、圆管上，也可以通过零件底部的平面贴合在设备平板机架上，利用侧面的安装孔实现锁紧固定，适配多种安装面的工况需求。
