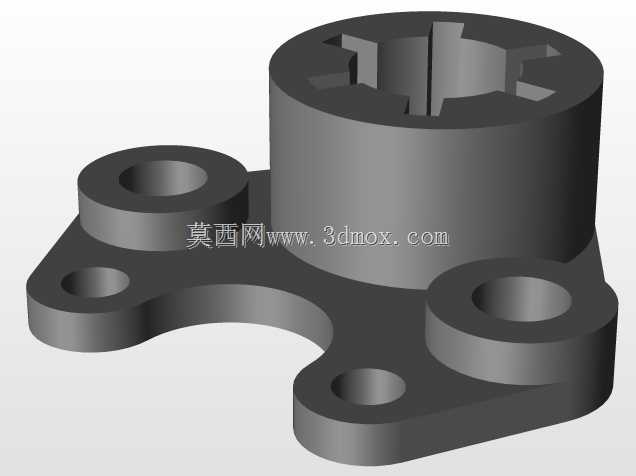

带三耳安装法兰的花键轴座结构件

　　该结构件属于传动系统中的支撑连接类零件，核心作用是实现花键轴类部件的轴向定位与周向扭矩传递，同时通过底部的三耳法兰结构完成与设备基体的刚性固定，常见于自动化输送线的动力输入端、小型执行机构的传动连接位、仪器仪表内部的传动支撑模块中。从结构设计来看，主体上部为带内花键槽的圆柱筒体，内花键采用等距分布的矩形槽结构，槽型边缘做了微小的倒角过渡，既可以降低花键轴装配时的对位难度，也能减少长期往复传动过程中槽口的应力集中，避免花键齿出现崩边磨损的问题。筒体与底部法兰采用一体化成型结构，衔接位置做了圆弧过渡处理，可有效分散传动过程中产生的径向载荷与扭矩载荷，避免衔接处出现应力断裂。底部的三耳安装法兰采用非对称异形轮廓设计，

　　三个带通孔的安装凸台沿筒体周向分布，每个凸台的通孔为光孔设计，可适配螺栓穿过完成锁紧固定，凸台本身做了加厚处理，能够承受螺栓锁紧时的压紧力，避免长期受振后出现安装位开裂的情况。法兰本体上额外设置的两个沉孔结构，可用于安装定位销，完成零件装配时的精准对位，降低装配调试的对位误差。从安装边界来看，上部筒体的外径小于底部法兰的最大外接圆直径，三个安装耳的外伸长度经过适配设计，既保证了安装时螺栓的操作空间，也不会占用过多的设备内部安装空间，内花键的通长设计可适配不同插入深度的花键轴，满足不同传动行程的使用需求。在实际使用场景中，该零件可直接作为小型传动模组的轴端支撑座，替代传统的分体式轴承座加联轴器的组合结构，有效减少传动链路的零件数量，

　　提升整体结构的紧凑性；也可用于传感器类检测部件的安装基座，通过内花键结构与被测转轴连接，实时传递转轴的转动状态，保证检测数据的同步性。设计过程中针对安装耳的受力情况做了载荷校核，每个安装凸台的厚度与通孔直径的比例经过优化，在满足M4规格螺栓锁紧强度要求的前提下，尽可能降低零件的整体重量，内花键的槽深与槽宽公差按照中等精度传动要求设计，既保证传动过程中的间隙可控，也不会过度提升加工难度，适配常规的铣削、线切割加工工艺即可完成生产，无需特殊定制刀具。零件的所有外露棱边均做了去毛刺处理，避免装配过程中划伤操作人员，同时也减少了应力集中点，提升零件的长期使用疲劳强度。
