带密封瓶盖与内置液体的方形储液瓶

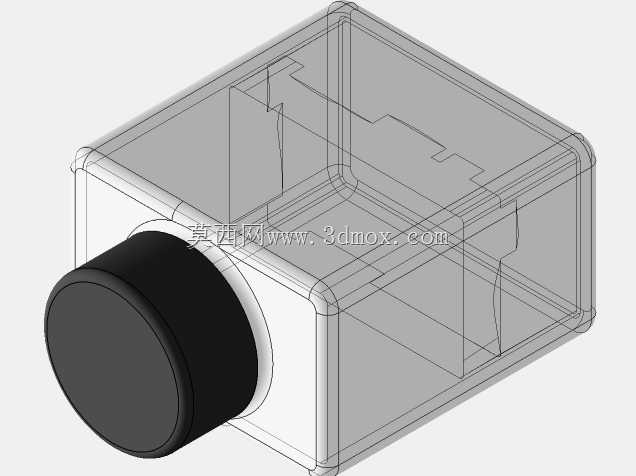

　　这款方形储液瓶的设计，最初是面向实验室试剂分装、日化小样灌装这类小容量储液场景做的结构方案，建模阶段就把实际使用中的密封可靠性、静置稳定性、内容物可视性这些核心需求放在了优先级最高的位置。瓶身采用直壁方形结构，区别于常规圆瓶的设计，一方面是方形截面在密集摆放时能最大化利用储物空间，不管是实验室试剂架的层板排布，还是日化产品的运输装箱，相邻瓶身可以完全贴合，不会出现圆瓶摆放时的弧形间隙浪费，相同占地面积下的储位利用率能提升近三成；另一方面直壁结构在做外壁贴标时，不需要适配曲面弧度，标签粘贴后不会起翘、褶皱，标识信息的读取和打印适配性更好。瓶身壁厚做了均匀等厚的设计，拐角处采用小半径圆弧过渡，既避免了直角位置的应力集中，防止灌装、

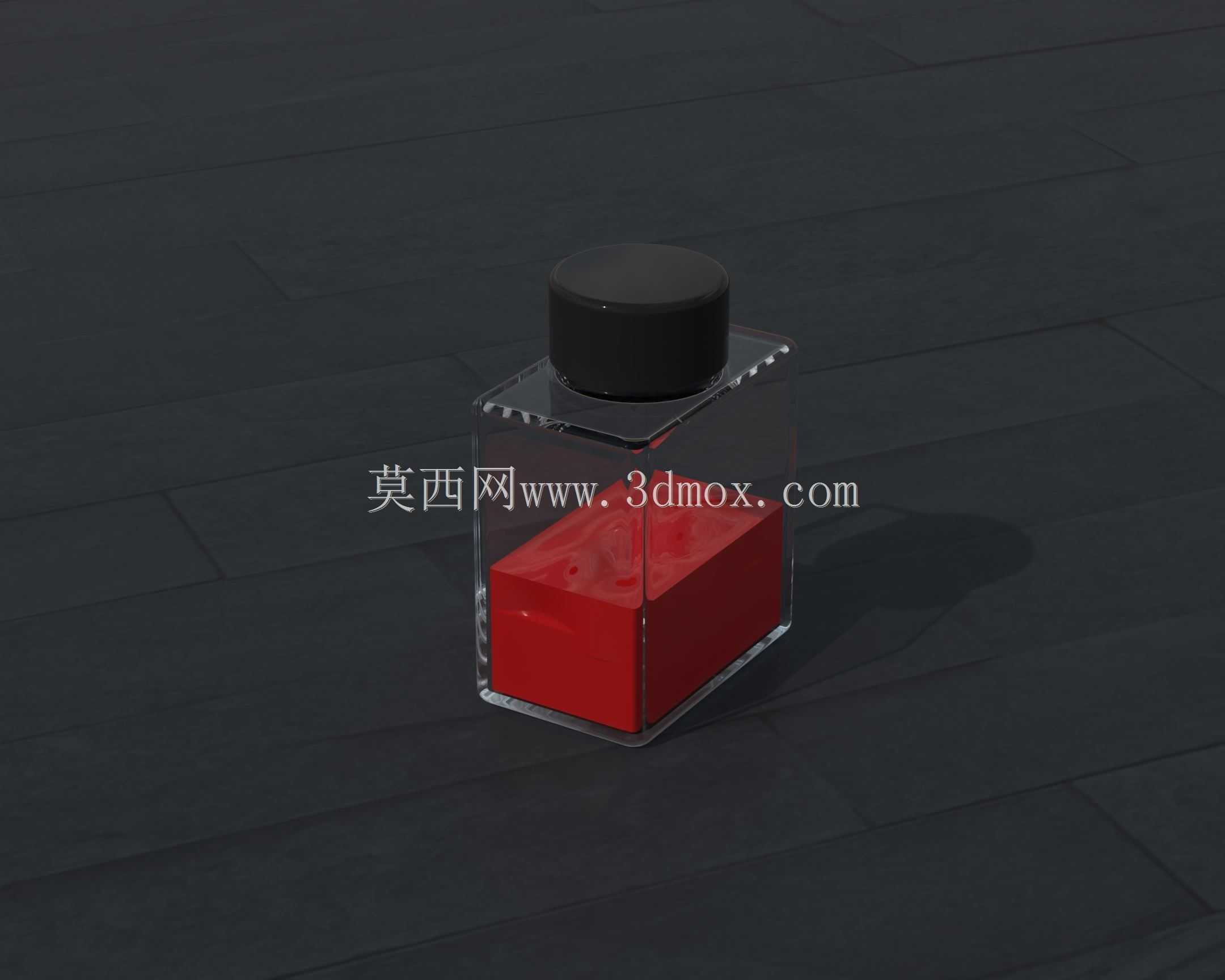

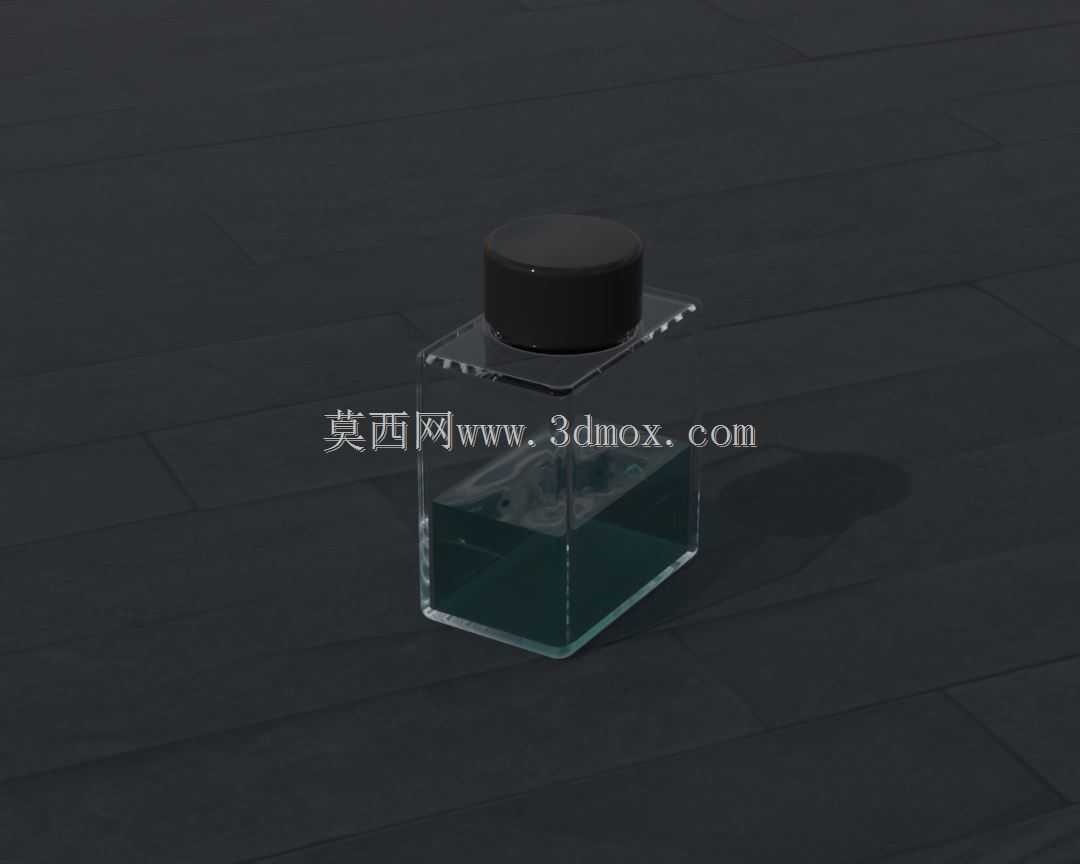

　　运输过程中受外力冲击出现开裂，也能减少注塑或吹塑成型时的壁厚不均问题，降低成型过程中出现缩痕、缺料的概率。瓶盖采用过盈配合加密封端面的结构，瓶盖内侧设计有一圈环形密封筋，装配后密封筋会紧贴瓶口的上端面，配合瓶盖与瓶口外壁的小间隙过盈配合，能实现倒置不渗漏的密封效果，不管是存放易挥发的试剂，还是流动性较好的液态日化产品，都能避免内容物挥发、漏液的问题。瓶内的液体部分建模时做了真实的液位高度模拟，液体上表面做了微小的弧度处理，还原真实液体在容器内的表面张力效果，在做产品渲染、装配验证的时候，可以直观呈现不同灌装量下的瓶内状态，方便后续做灌装线的液位检测工位参数匹配。从安装和使用边界来看，瓶身底部做了微小的内凹设计，

　　避免放置面存在细小颗粒时瓶身出现放不平、晃动的问题，瓶身的外部尺寸适配常规的小型旋盖机工作范围，瓶口的外径尺寸和通用的瓶盖密封件规格匹配，不需要单独开模做定制密封件，能降低后续量产的配件采购成本。在做结构验证的时候，还特意模拟了瓶身堆叠的受力状态，方形的瓶肩位置做了微小的倒角强化，上方堆叠相同规格的满装瓶时，瓶肩能均匀传递载荷，不会出现局部应力过大导致的瓶身变形。透明瓶身的材质设定为高透聚合物，光线穿过瓶身时的折射效果在建模阶段就做了对应参数调整，能真实呈现内部液体的色泽和容量，方便使用过程中快速判断剩余内容物的量，不需要打开瓶盖查看，减少易挥发、易氧化内容物与空气接触的频次。
