带轮式机器人行走驱动减速装置

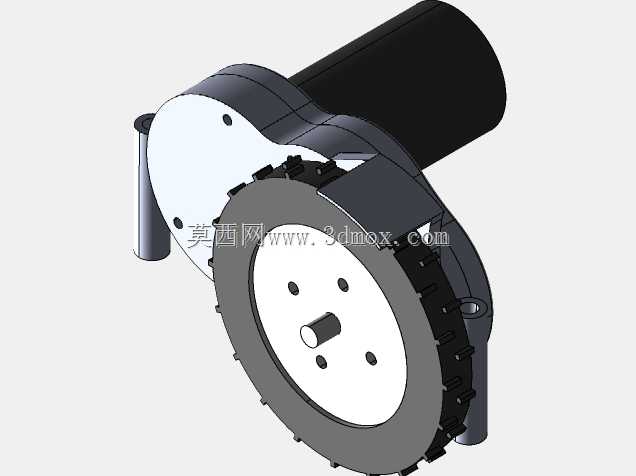

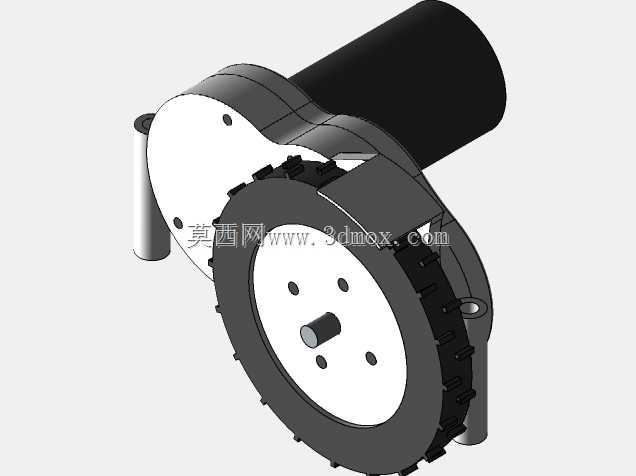

　　这款轮组集成式减速传动结构，主要面向小型移动巡检机器人、教育类竞赛机器人、轻型仓储AGV等行走驱动场景使用，将减速传动单元与行走轮做一体化集成设计，能够直接作为机器人行走端的驱动总成完成装配，省去了传统分体式安装时的联轴器对接、轮系同轴度校准等繁琐工序，大幅缩短移动机器人底盘的装配调试周期。从结构设计逻辑来看，该装置采用平行轴齿轮传动布局，传动比设定为1:12，能够适配额定转速3000RPM的直流驱动电机，将电机输出的高转速低扭矩动力，转换为行走轮所需的低转速大扭矩输出，匹配80mm直径的行走橡胶轮，可满足小型移动机器人在平整室内地面、轻度起伏铺装路面的行走动力需求，轮面采用带防滑齿的橡胶材质，能够在瓷砖、环氧地坪、

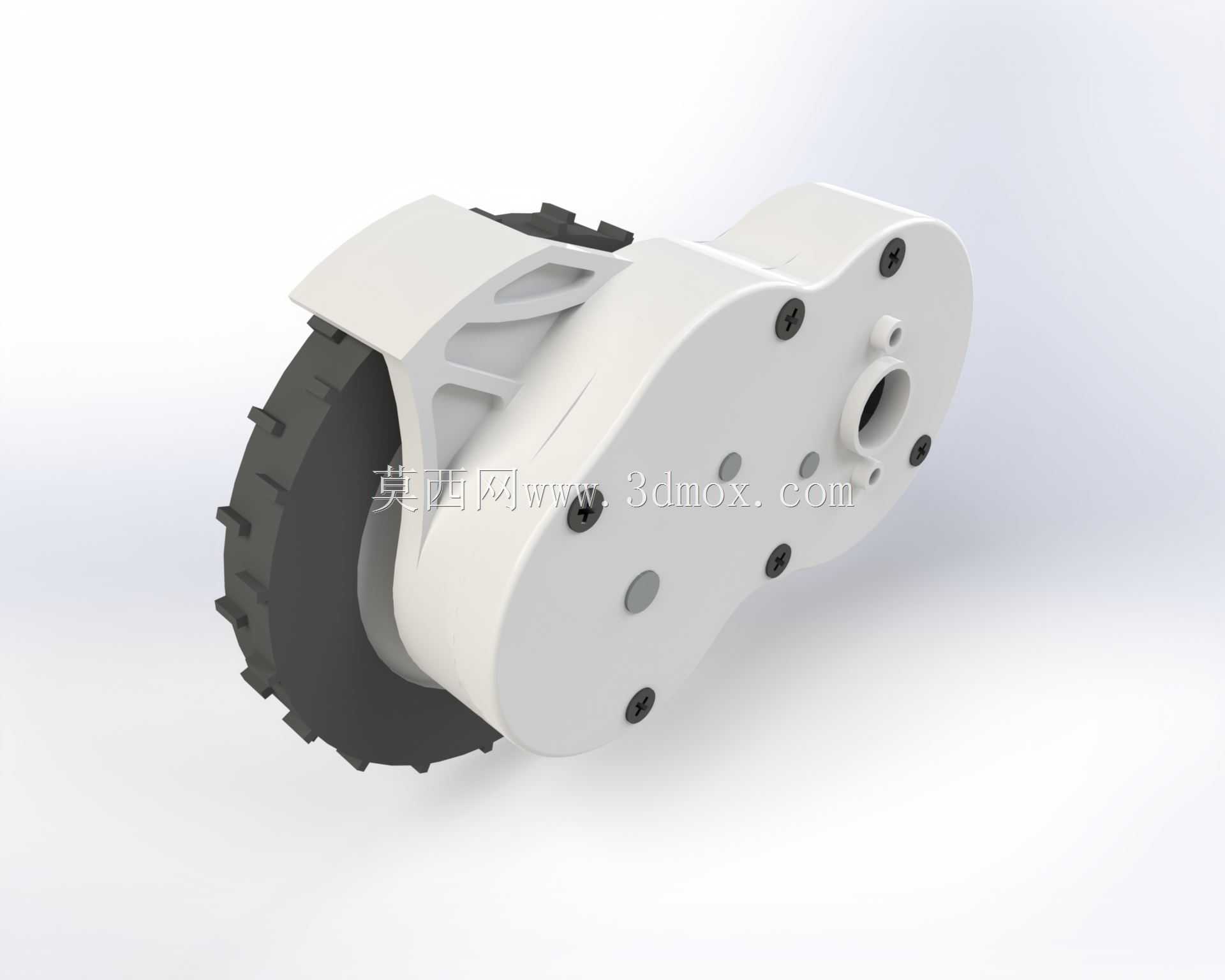

　　短绒地毯等常见室内地面提供足够的抓地力，避免行走过程中出现打滑丢步的问题。在安装边界设计上，整个减速箱体采用轻量化的工程塑料材质做一体化壳体，壳体上预留的多组安装沉孔，既可以完成内部齿轮轴系的定位固定，也可直接通过螺栓将整个轮组总成固定在机器人底盘的安装位上，输出端的轴孔采用标准孔位设计，能够直接与常规小型直流电机的输出轴完成插接配合，无需额外定制转接法兰。壳体的外形轮廓做了圆弧过渡处理，既能够避让底盘安装时周边的线束、传感器等周边部件，也能减少机器人行走过程中剐蹭障碍物造成的壳体损伤，内部齿轮组的排布充分利用了轮组内侧的闲置空间，将整个减速单元的轴向厚度控制在较小范围内，不会过多占用机器人底盘的横向安装空间，给底盘上的电池、

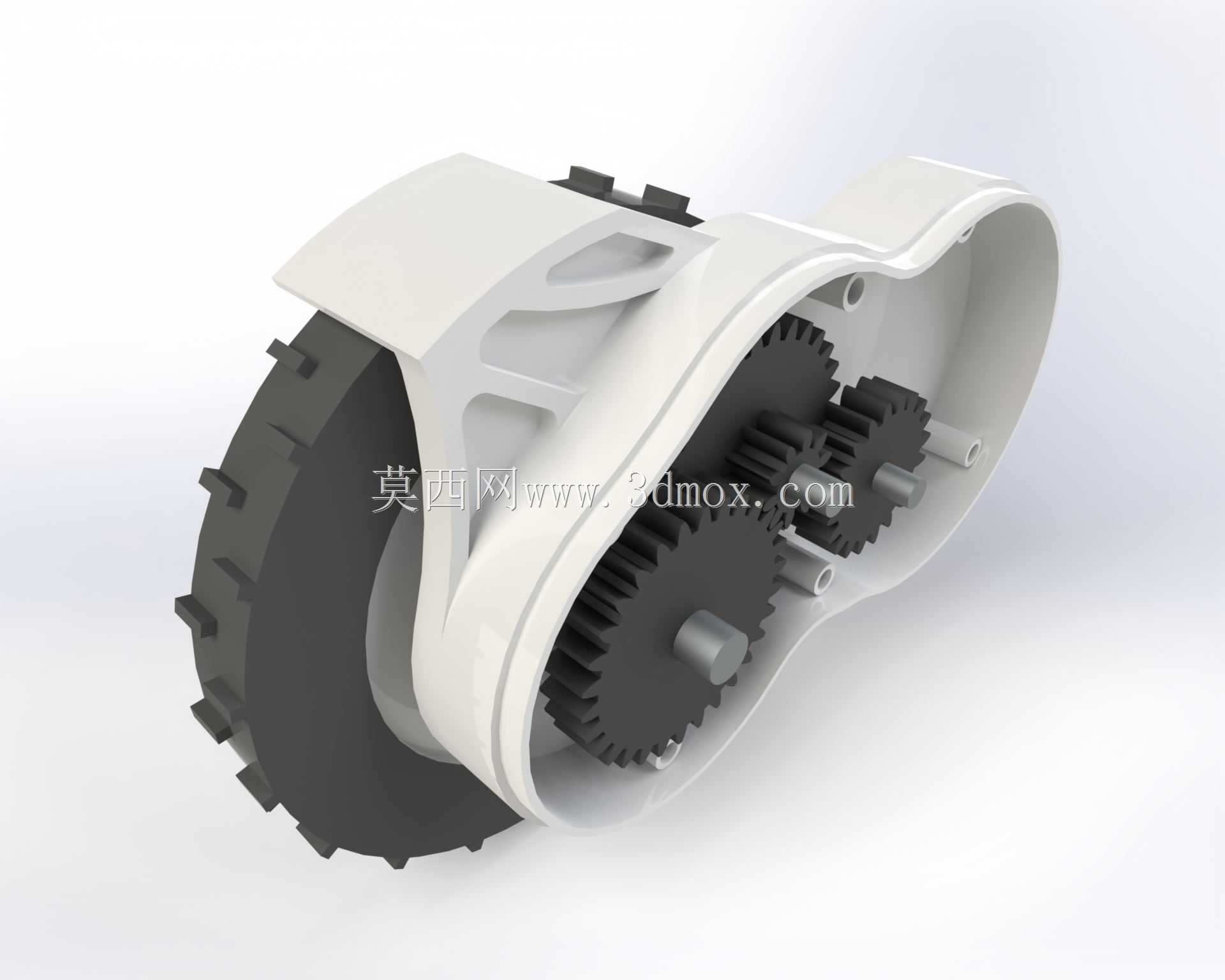

　　控制板、传感器等其他部件留出充足的布置余量。从实际使用的可靠性角度出发，该结构的齿轮啮合间隙在设计时做了合理预留，既能够保证传动过程的顺畅性，减少齿轮磨损带来的传动背隙，也能适配工程塑料壳体的轻微形变公差，在机器人经过小幅度颠簸路面时，不会因为壳体受力形变导致齿轮卡滞。轮体与减速箱输出端采用刚性连接结构，动力传递路径直接，传动效率更高，相比采用同步带传动的轮组结构，不存在长期使用后皮带松弛需要张紧的维护问题，更适合长时间连续运行的移动机器人场景。在做三维建模时，该结构的所有安装孔位、轴系配合尺寸、轮体包络尺寸都做了精准的参数化设定，设计人员可以直接将该模型导入机器人底盘的整体装配中，完成安装干涉检查、动力匹配验算等工作，也可以根据自身的底盘安装需求，对壳体的安装孔位、轮体宽度等参数做适应性调整，快速衍生出适配不同负载等级、不同底盘尺寸的轮组减速方案。
