菱形孔金属扩张拉伸板料三维结构

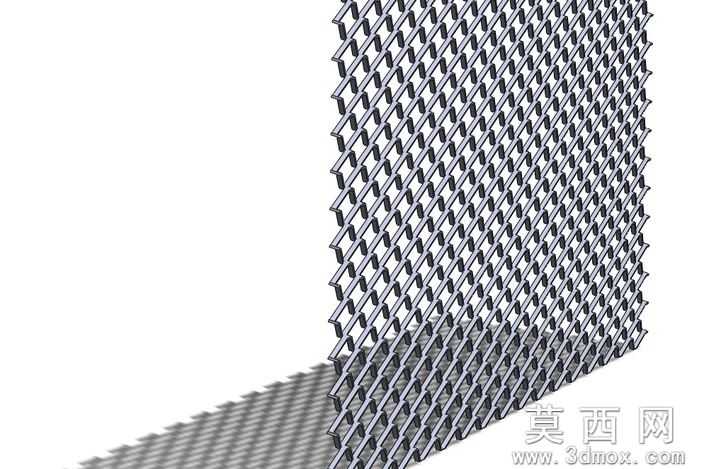

本模型采用SolidWorks三维建模软件完成全参数化设计，整体为标准菱形孔扩张金属板结构，建模过程中首先绘制基础金属板材的平面草图，通过线性阵列、几何约束等功能完成菱形网孔的均匀排布，所有网孔尺寸保持一致，孔距、板厚、梗宽参数均符合常规钢板网的生产工艺标准。建模阶段对板材的拉伸扩张结构进行了精准还原，每一个菱形孔的连接梗部都做了等比例的实体建模，没有采用简化的贴图或面替代方式，确保模型可以直接导出用于后续的有限元受力分析、生产开模参考。材质渲染阶段选用了哑光冷轧金属材质，调整了金属粗糙度、反射率参数，还原真实钢板网的金属质感，同时添加了柔和的环境光与定向光源，通过光影效果凸显网孔的立体通透结构，渲染视角采用斜向透视角度，能够同时展示板材的平面网孔排布与侧面厚度结构，清晰呈现扩张网的立体形态。结构设计上，该板料的菱形孔为交错排布形式，这种结构能够在保证板材整体强度的同时最大化减轻自重，同时具备良好的通风、透光、筛分性能，网孔的连接部位无尖锐棱角，符合工业使用的安全标准。设计思路围绕通用五金防护、筛分、装饰场景的使用需求展开，参数化的建模方式支持使用者快速调整板厚、网孔尺寸、整体板材规格，适配不同的使用场景，模型的所有特征均保留可编辑参数，方便后续根据实际需求修改尺寸，整体结构无建模错误，实体之间无干涉，可直接用于装配调用、工程图导出或3D打印验证。
