多自由度教学实训机械臂结构设计

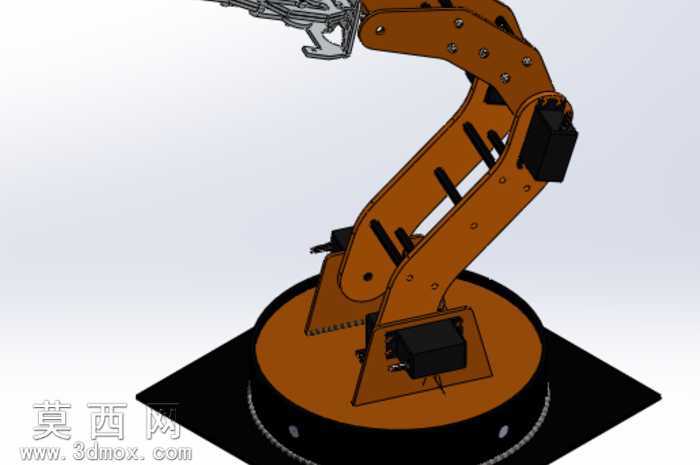

本作品为机电一体化课程实训项目的机械臂三维建模成果，整体采用桌面级小型化设计思路，适配教学演示与原理验证场景。建模阶段以SolidWorks为核心工具，按照自下而上的装配逻辑完成全结构搭建：首先完成回转底座的建模，底座采用圆形转盘搭配方形安装底板的结构，转盘边缘设计齿圈结构适配回转驱动，底板预留标准安装孔位可直接固定于实训台面上，底座内部预留舵机安装腔室，精准匹配舵机的安装尺寸与走线空间。大臂部分采用弯折式钣金造型结构，臂身开设多组长条形减重槽，在保证结构刚性的前提下降低整体臂重，大臂与底座、大臂与小臂的铰接位置均设计了同轴度定位凸台与螺栓安装孔位，可精准匹配舵机输出轴的连接法兰，保证关节转动的同轴度，避免运行过程中出现卡顿或偏移问题。小臂结构延续大臂的轻量化设计思路，末端预留夹爪安装接口，可适配不同规格的夹持执行器，各关节处的舵机安装位均设计了走线槽，可将舵机连接线隐藏于臂身内部，避免机械臂转动过程中线路缠绕或剐蹭。材质渲染阶段，臂身主体采用哑光橘色工业漆材质模拟金属喷塑效果，舵机外壳采用磨砂黑色工程塑料材质，底座转盘采用哑光黑色金属材质，安装底板采用磨砂黑色硬质板材材质，铰接位置的紧固件采用镀锌亮面金属材质，通过不同材质的质感区分清晰展现各部件的结构层次与装配关系。设计过程中重点验证了各关节的转动角度范围，确保机械臂可覆盖常规实训操作的工作半径，所有铰接位置均预留了合理的装配间隙，既保证转动顺畅无干涉，又避免间隙过大导致的末端定位误差，整体结构完全满足机电一体化教学实训的功能需求，可直接用于运动仿真演示、控制程序调试等实训环节。
