带自动断卷功能开卷收料设备结构

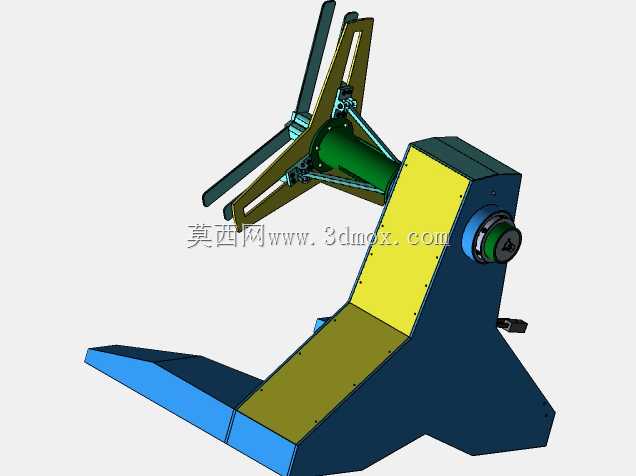

　　在金属卷材加工、冲压生产线、钣金成型车间的连续作业场景里，开卷环节是整条产线的起始工位，承担着承托成卷金属带材、平稳释放料带、配合后续校平、送料机构完成连续进料的核心作用，这款带自动断卷系统的开卷设备，正是针对常规开卷机在料卷耗尽时无法自动切断尾料、易造成尾料甩动刮伤后续辊组、需要人工介入处理断料的痛点做的结构优化。从结构布局来看，设备采用L型一体式焊接机身作为承载基体，底部延伸出的水平支撑脚直接与车间地面通过膨胀螺栓固定，安装时需保证机身主轴的水平度误差控制在0.2mm/m以内，避免料卷旋转过程中出现轴向窜动，影响送料精度。主轴端采用四棱锥式涨紧结构，四个可径向伸缩的涨紧臂适配不同内径的料卷，

　　涨紧行程覆盖常规卷材300mm-600mm的内孔范围，单臂承载上限可满足1.5吨以内卷料的承托需求，涨紧驱动内置在主轴后方的腔体内，配合气动锁紧机构保证涨紧后无松动，避免高速送料时料卷打滑。设备侧面的黄色护板区域内置了自动断卷的执行机构，当料卷即将释放完毕、带材厚度检测元件识别到尾料位置时，断卷刀组会在气缸驱动下快速伸出，在料带进入后续校平机之前完成尾料切断，切断后的尾料会顺着机身前端的倾斜导料板滑落到收料槽内，无需操作人员在设备运行时靠近旋转的料卷手动处理断尾，大幅降低作业安全风险。设计过程中，针对开卷时料卷转动惯量大的问题，主轴端配置了阻尼制动结构，可根据料卷的实时直径调整阻尼力矩，避免料卷因惯性出现松卷、散料的情况，

　　保证送料张力始终维持在稳定区间。机身的安装边界需要预留左右各800mm的操作维护空间，后方预留600mm的管线排布空间，设备总高度控制在1.6米左右，适配常规车间的厂房高度与产线对接高度，主轴中心高度与后续校平设备的进料辊中心高度保持一致，对接时无需额外做高度调整。从实际使用的角度出发，这款开卷结构的涨紧臂做了加强筋设计，长期承载重型料卷也不会出现臂体变形，护板全部采用快拆式螺栓固定，日常维护时可快速拆卸，对内部的制动组件、断卷气缸、传动部件做润滑与检修。设备的导料板表面做了耐磨喷涂处理，避免带材滑动过程中划伤板面，同时导料板的倾斜角度经过反复调整，保证切断后的尾料能依靠自重顺利滑落，不会在导料板区域堆积卡料。在冲压连续模生产线搭配使用时，这款开卷设备可配合伺服送料机实现速度同步，当送料机提速或降速时，开卷主轴的转速会通过张力摆杆的反馈信号实时调整，始终保持料带处于张而不紧的状态，避免料带被拉变形或者松垂刮蹭设备台面。
