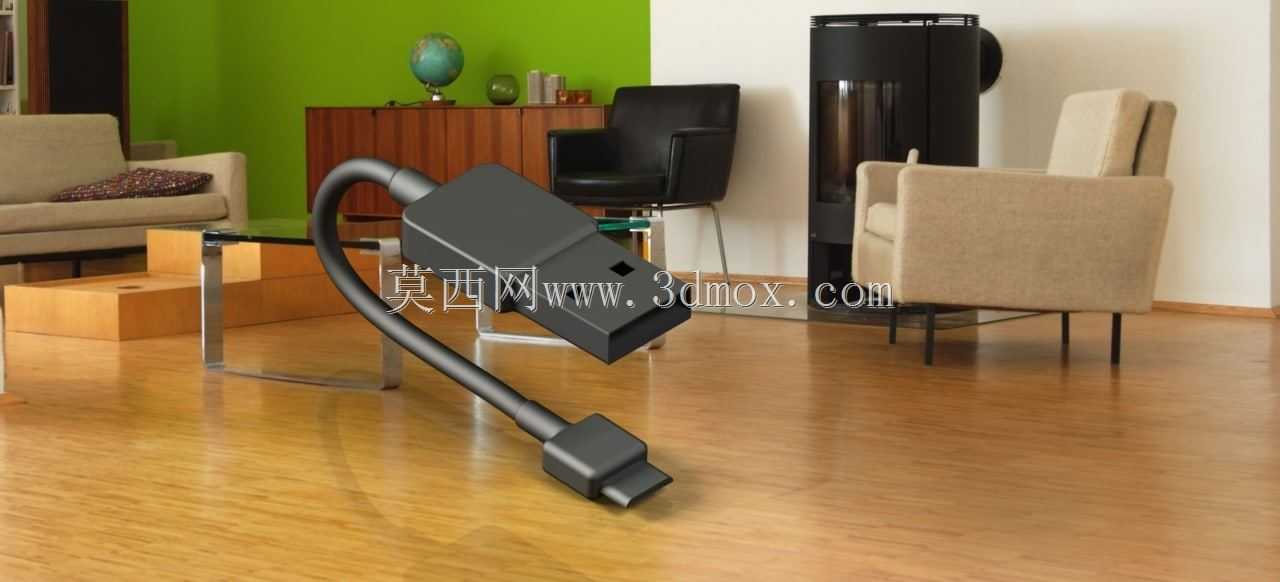

USB转MicroUSB短款数据连接线结构设计

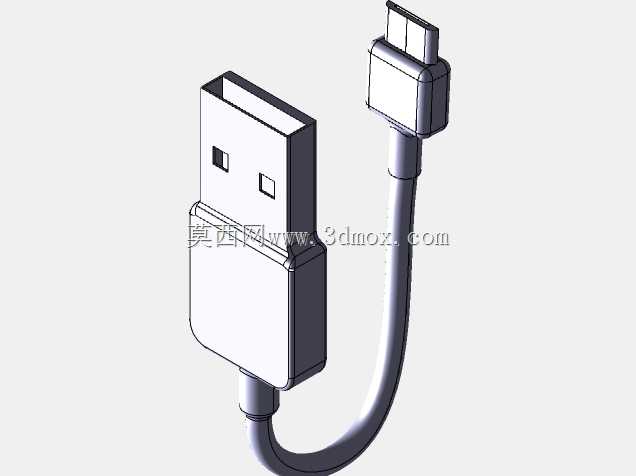

　　日常电子设备调试、小型传感模块供电与数据传输场景中，短款转接线是极易被忽略但直接影响布线整洁度与连接可靠性的配件，这款USB-A转MicroUSB的短线结构，正是针对紧凑安装空间下的连接需求做的针对性设计。从实际使用场景来看，这类短线常应用在桌面传感采集节点、小型嵌入式开发板外接调试、桌面外设短距连接等场景，过长的线材容易在设备堆叠时产生缠绕，甚至拉扯接口导致焊盘脱落，而控制在10厘米左右的线长，刚好能满足相邻排布的两个接口之间的连接余量，不会产生多余的线材弯折堆积。设计过程中首先要确定两端接头的安装边界，标准USB-A公头的金属外壳部分尺寸控制在14mm宽度、6.5mm厚度范围内，插入端的倒角做了0.3mm的过渡处理，

　　避免插拔时刮伤母座内部的接触弹片；接头尾部的线档位置做了渐变圆弧过渡，线档直径比线材外径大1.2mm，既可以分散线材弯折时的应力，也能避免线材根部反复弯折导致的铜丝断裂。MicroUSB端的接头尺寸严格遵循通用接口规范，接头两侧的卡位凸台尺寸控制在0.4mm高度，插入母座后能提供足够的保持力，不会因为轻微拉扯就出现接触不良的情况。线材部分采用多股细铜丝绞合的内芯结构设计，外层包覆柔性PVC绝缘层，弯曲半径可以控制在8mm以内，在狭小空间内布线时可以顺着设备外壳的弧度走线，不会因为硬度过高顶起周边的零部件。两端接头的内部塑封结构做了定位卡槽设计，焊接完成的内芯可以直接卡入外壳的定位槽内，后续注塑外模时不会出现引脚偏移的问题，

　　能有效降低生产过程中的不良率。实际选型使用时，需要确认两端接口的插入深度，USB-A端插入母座的有效深度为12mm，MicroUSB端插入有效深度为6mm，安装时要预留足够的插拔操作空间，避免周边结构件挡住接头导致无法完全插合。另外接头外壳的边角都做了R0.5的圆角处理，插拔操作时不会划伤操作人员的手部，也不会刮蹭周边设备的外壳漆面。这类短接线的阻抗控制也在设计时做了考量，线芯截面积满足2A电流的载流要求，既可以完成数据信号的稳定传输，也能为外接的小型传感模块提供稳定的供电支持，不会因为线损过大导致末端设备供电不足。
