方形轴流排气通风扇结构设计

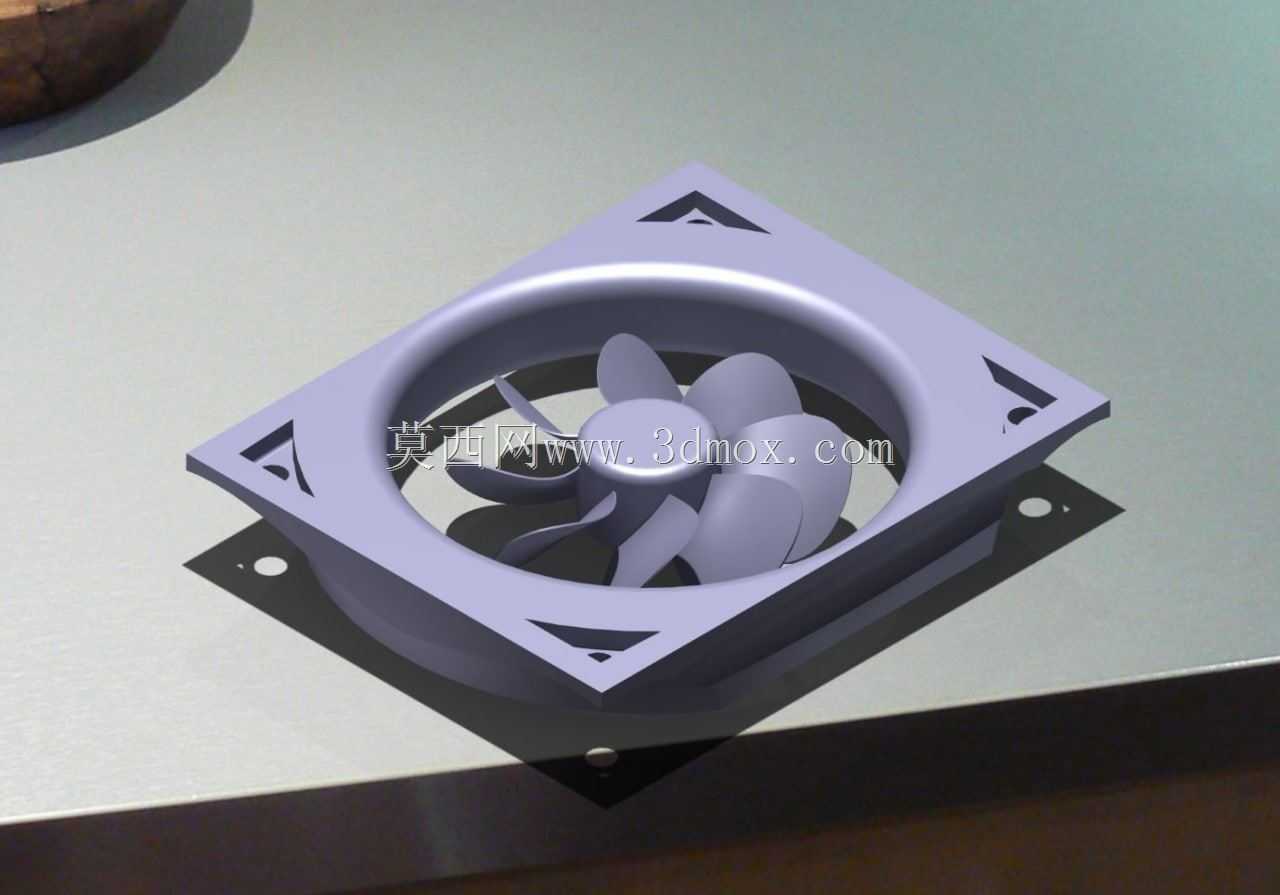

　　这类方形轴流通风扇是工业电控柜、小型设备散热、密闭空间通风换气场景中应用极广的部件，日常选型中经常会碰到安装边界、风阻匹配、安装孔位适配的实际问题，做三维建模时需要把实际装配的所有约束条件都考虑进去，不能只做外观曲面。从结构上看，这款风扇采用标准方形外框设计，外框四角预留了三角形的安装让位缺口，同时框体平面预留了圆形安装通孔，适配市面上主流的螺丝固定安装方式，不管是嵌装在机柜侧板的预留开孔内，还是通过支架外挂在通风口位置，都能保证安装面贴合平整，不会出现装配干涉。外框的中心导风圈采用圆弧过渡设计，能有效减少进风侧的气流紊流，降低风扇运转时的风噪，同时提升送风效率，导风圈的内径与扇叶的外径间隙控制在合理范围，既避免扇叶运转时碰擦外框，

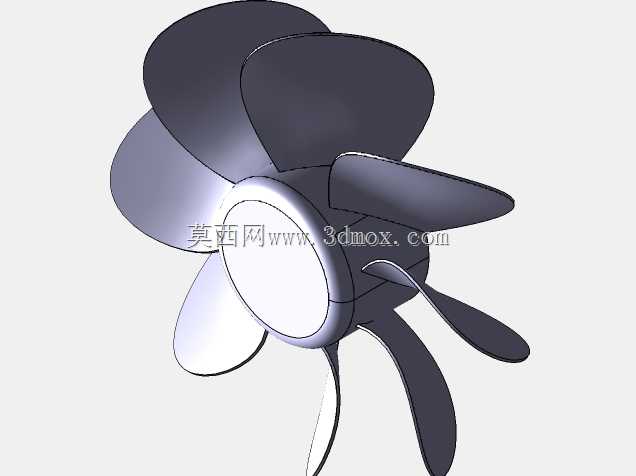

　　又不会因为间隙过大造成气流回流损失。扇叶采用多叶片后倾式设计，叶片曲面经过弧度优化，在相同转速下能获得更大的送风量，同时叶片根部做了加厚过渡处理，提升长期高速运转下的结构强度，避免叶片因为应力集中出现断裂问题。设计过程中需要重点关注安装边界尺寸，外框的边长、厚度要匹配常规的机柜开孔标准，安装孔的孔距要符合通用安装规范，不需要额外打孔改造就能直接替换同规格的现有产品。扇叶与中心轮毂的连接位置做了顺滑过渡，减少气流在轮毂位置的滞留，轮毂中心预留了与电机轴配合的安装位，建模时要考虑电机装配的让位空间，保证电机装入后不会突出外框平面，影响后续的防护网安装。在实际应用中，这类风扇既可以用于电气柜内部的热量排出，避免柜内变频器、

　　PLC等元器件因为积温过高出现性能衰减，也可以用于小型设备舱、密闭储物空间的空气流通，置换浑浊空气，降低空间内的湿度与异味浓度。建模时除了外观曲面，还要把安装孔的深度、导风圈的壁厚、扇叶的旋转避让空间都做准确，后续出工程图或者做装配模拟时，才能直接调用模型，不需要二次修改尺寸。外框的边角做了小圆弧倒角处理，避免安装时锋利的边角划伤操作人员，同时也能减少注塑生产时的应力集中问题，提升零件的生产良率。
