双枪落地式电动汽车直流充电桩结构设计

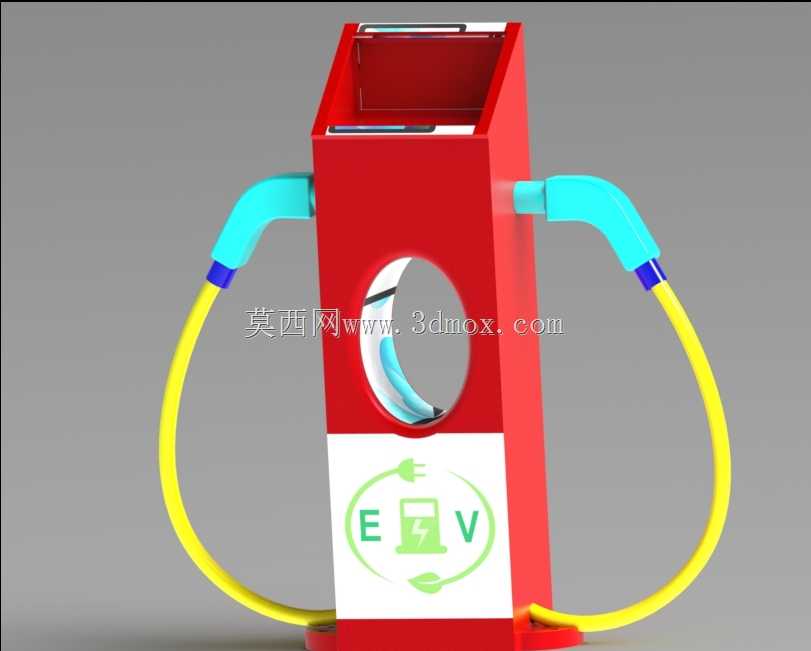

　　这款双枪落地式直流充电桩的结构设计，首先锚定公共充电场站的实际使用场景，覆盖商业综合体停车场、高速服务区充电站、居民小区公共充电区等高频补能点位，核心用途是为符合国标充电接口规范的电动汽车提供直流快充补能服务，单枪可支持常规功率直流输出，双枪独立布设的结构可同时满足两台车辆的补能需求，大幅提升场站单点位的服务效率，减少车主排队等待时长。桩体主体采用立式长方体框架结构，整体安装边界控制在公共场站常规设备安装位范围内，底部预留标准地脚安装孔位，可直接适配现有充电场站的硬化地面安装基础，无需额外改造地基结构，安装作业时可直接通过膨胀螺栓完成固定，桩体侧面预留强电进线、通讯走线的专用开孔，可兼容地下走线、架空走线两种场站布线方式，

　　适配不同建设年代的充电场站改造与新建需求。功能结构设计上，桩体上部预留触控显示屏、刷卡感应区、紧急停止按钮的安装腔体，腔体做内凹防水结构设计，可避免户外降雨时雨水直接冲刷操作界面，降低电子元器件进水失效的风险；两侧的充电枪挂接位做下沉式卡槽设计，充电枪归位后可自然卡入卡槽，避免场站大风、外力剐蹭导致充电枪坠落损坏，枪线预留足够的弯曲活动半径，可覆盖桩体两侧相邻两个标准停车位的车辆充电口位置，无需车主额外挪动车辆调整停靠位置。中部的环形镂空结构并非单纯的造型设计，一方面可作为桩体内部功率模块的散热通风通道，形成上下贯通的空气对流路径，降低高功率充电状态下模块的积热温度，减少散热风扇的持续运行负载，

　　另一方面可作为场站运维人员的临时借力点位，日常检修枪线、清理桩体表面时可临时扶持，无需额外配备辅助登高设施。下部的标识区采用内嵌式标识牌安装槽，可粘贴充电操作指引、安全警示标识、场站服务二维码等内容，标识牌与桩体外表面齐平，避免长期户外使用后标识边缘积灰、翘边脱落。枪线与桩体的连接部位做防折弯护套设计，可承受日常使用中反复拖拽、弯折的作用力，避免枪线根部线芯断裂的常见故障；桩体外壳采用钣金折弯拼接结构，接缝处做防水胶条预埋设计，整体防护等级可满足户外露天使用的防护要求，可应对常规降雨、扬尘环境下的长期稳定运行。
