齿轮齿条直线传动啮合结构设计

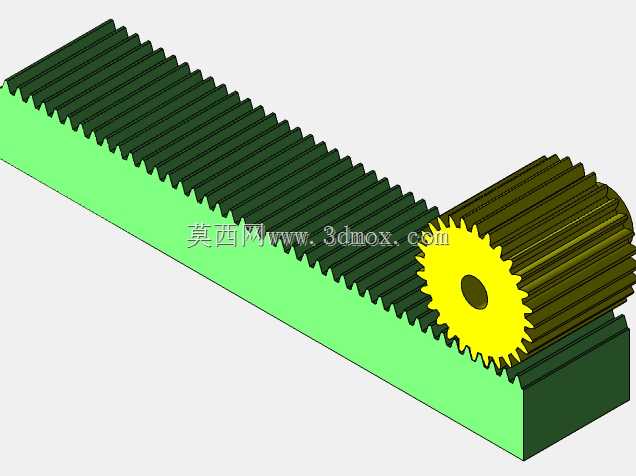

　　这套齿轮齿条传动结构，核心是实现旋转运动与直线运动的双向转换，在工业场景里覆盖的应用面极广，从数控机床的进给轴定位、自动化生产线的工位平移，到重型升降设备的直线驱动、立体仓储的堆垛机行走机构，都能看到这类传动副的身影。设计这套结构时，首先要明确安装边界的约束：齿条的基准安装面需要做平面度公差约束，避免安装后齿向偏差导致啮合卡滞，小齿轮的支撑轴需要预留足够的径向承载余量，匹配传动过程中产生的径向啮合力。从功能特性来看，直齿啮合的齿轮齿条结构没有轴向分力，安装调试的门槛更低，日常维护时只需要定期检查啮合间隙、补充润滑脂即可，适合中低速、重载的直线驱动场景；如果是高速运行的工况，会优先选用斜齿结构来降低啮合冲击，但斜齿会产生轴向分力，

　　需要在齿轮支撑端配置能承受轴向载荷的轴承，这部分在建模时已经预留了轴承安装的轴肩尺寸。建模过程中，齿形的参数匹配是核心，齿轮的模数、压力角必须和齿条完全一致，齿侧间隙需要根据应用场景调整：如果是用于精密定位的场合，侧隙要控制在0.02-0.05mm范围内，避免反向传动时出现空程误差；如果是用于重载输送的场景，可以适当放大侧隙，避免热胀冷缩或者加工误差导致的啮合卡滞。齿条的长度方向可以根据实际行程拼接，建模时已经在齿条两端预留了拼接定位的销孔位置，安装时只需要通过定位销保证相邻齿条的齿距累计误差在允许范围内，就能实现长行程的直线传动。另外要注意，齿轮齿条传动的润滑结构不能省略，建模时在齿轮侧方预留了润滑脂加注的空间，

　　实际使用时可以配套自动润滑泵，定期给啮合面补充润滑，降低齿面磨损，延长整套传动副的使用寿命。小齿轮的轴孔设计采用标准平键连接，键槽的位置和尺寸符合通用传动件的安装标准，不需要额外定制连接件就能和市面上的标准减速电机输出轴匹配，降低设备组装时的配件采购成本。整套结构的外形尺寸紧凑，齿条的安装基准面和齿轮的中心距公差做了明确标注，安装时只需要保证齿轮中心到齿条基准面的距离符合设计值，就能获得合适的啮合间隙，不需要反复调整修配，能大幅缩短设备的组装调试周期。
