凸轮传动式提升阀用摇臂结构设计

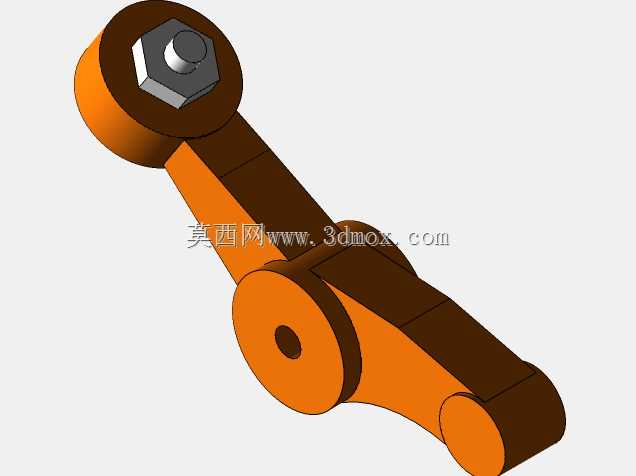

　　在流体控制类设备的配气与流量调节单元中，这类摇臂是衔接凸轮驱动端与提升阀执行端的核心传动构件，常见于内燃机配气机构、工业流程控制阀组、小型流体输送设备的动力传递路径中，承担着把凸轮轴输出的旋转轮廓运动转化为阀杆直线往复动作的关键作用。从结构设计逻辑来看，该摇臂采用变截面曲臂构型，整体沿动力传递路径做了刚度匹配优化，靠近凸轮接触的一端设置了带耐磨衬套的滚轮结构，滚轮通过六角锁紧螺栓与臂身铰接，工作时滚轮直接贴合凸轮凸角轮廓面，将凸轮旋转过程中产生的径向升程变化转化为臂身绕中部铰接孔的摆动，这种滚轮接触设计能大幅降低凸轮与传动件之间的滑动摩擦损耗，减少长期运行后的轮廓磨损量，提升整套传动机构的使用寿命。

　　摇臂的中部铰接孔是整个构件的摆动支点，孔位精度直接决定了阀杆升程的控制精度，设计时孔的同轴度、圆柱度公差需要匹配铰接销轴的配合等级，避免摆动过程中出现卡滞或旷量，孔壁通常预留了衬套安装余量，可根据工况需求选配铜基合金或含油尼龙衬套，适配不同润滑条件下的运行需求。摇臂的另一端为阀杆接触端，采用圆弧面接触构型，工作时直接抵靠在提升阀的阀杆端部，将臂身的摆动位移转化为阀杆的轴向直线运动，以此控制提升阀的开度，实现流体通路的通断或流量调节。从安装边界来看，该摇臂的整体外轮廓需要匹配凸轮轴与阀杆的相对安装位置，臂身的弯曲角度经过运动学仿真校核，确保在凸轮最大升程位置时，阀杆的行程满足阀门全开的位移要求，同时在凸轮基圆位置时，

　　阀杆能在复位弹簧作用下完全回位，不会出现密封面关闭不严的问题。臂身的截面厚度根据受力工况做了差异化设计，应力集中的铰接位置做了局部加厚处理，非受力区域做了适当的减薄优化，在保证结构强度与刚度的前提下尽可能降低构件自重，减少摆动过程中的惯性冲击，让整套传动机构的运行更平稳。在实际装配场景中，该摇臂的安装需要先固定中部铰接销轴，再调整滚轮与凸轮轮廓的初始接触间隙，最后校准阀杆接触端与阀杆端面的对中度，避免偏磨导致阀杆密封件过早损坏，整套构件的尺寸链设计需要与凸轮升程曲线、阀杆行程参数做匹配，确保阀门的启闭正时与开度控制精度符合设计要求。
