内燃机正时传动凸轮轴链轮组件结构

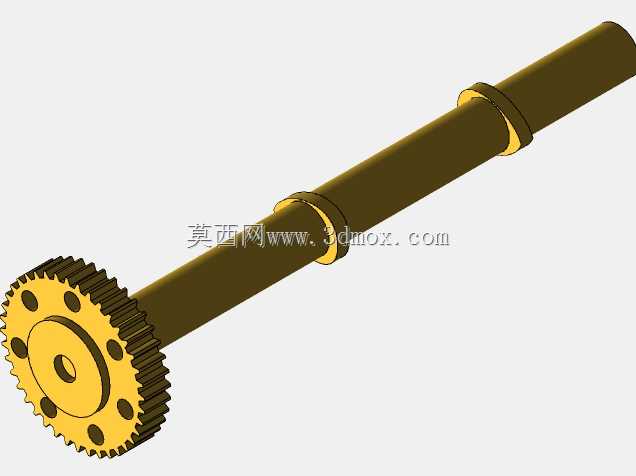

　　这套凸轮轴链轮组件是内燃机配气正时系统的核心传动部件，主要搭载于往复式内燃机的缸盖配气机构端，承担曲轴与凸轮轴间的动力传递与正时相位保持功能，直接决定发动机进排气门的开闭时机准确性，是保障发动机正常运转的关键结构件。从实际装机场景来看，该组件安装于发动机缸盖前端的正时舱内，链轮端与正时皮带啮合，轴身通过多道轴颈与缸盖凸轮轴轴承孔配合，轴上的凸轮凸起部位对应驱动各缸进排气门，随轴转动按预设相位规律顶动气门挺柱，完成进排气门的定时开启与关闭，匹配曲轴的活塞运动行程，实现进气、压缩、做功、排气四个冲程的精准时序配合。设计层面上，链轮采用带减重孔的辐板式结构，外圈加工有与正时皮带齿形匹配的轮齿，

　　端面的定位孔与凸轮轴轴端采用过盈配合加键连接的方式，保证传动过程中无相位偏移，避免跳齿导致的气门撞活塞等严重故障；轴身的轴颈直径经过严格匹配，既保证支撑刚度，又控制转动过程的摩擦阻力，轴上凸轮的型线是设计核心，直接决定气门的升程、开启持续角与开闭时刻，直接影响发动机的充气效率与动力输出特性。安装边界方面，轴身总长度需匹配对应缸数发动机的缸盖总长度，各轴颈的同轴度公差控制在微米级，避免转动过程中出现卡滞、偏磨问题；链轮的分度圆直径与曲轴端链轮的传动比严格保持2:1，保证曲轴每旋转两圈，凸轮轴旋转一圈，完成一个完整工作循环的配气动作。链轮上的减重孔在保证轮体结构强度的前提下，有效降低了组件整体转动惯量，减少正时传动系统的负载，

　　降低传动过程中的冲击与噪音，同时轴身的挡圈槽用于安装轴向定位挡圈，限制轴的轴向窜动量，保证凸轮与气门挺柱的配合位置始终处于设计范围内，避免偏磨导致的气门开闭异常。实际运行过程中，链轮随正时皮带同步转动，带动凸轮轴以固定传动比旋转，凸轮的凸起部位周期性顶动气门挺柱，克服气门弹簧弹力打开气门，基圆位置时气门在弹簧作用下关闭，整个传动过程的正时精度直接决定发动机的动力输出、燃油经济性与排放水平，一旦链轮磨损出现跳齿，会直接导致配气相位错乱，引发发动机怠速不稳、动力不足甚至气门撞击活塞的致命故障，因此该组件的结构强度、配合精度与耐磨性能都有极高的设计要求。
