立式气动压实作业装置结构设计

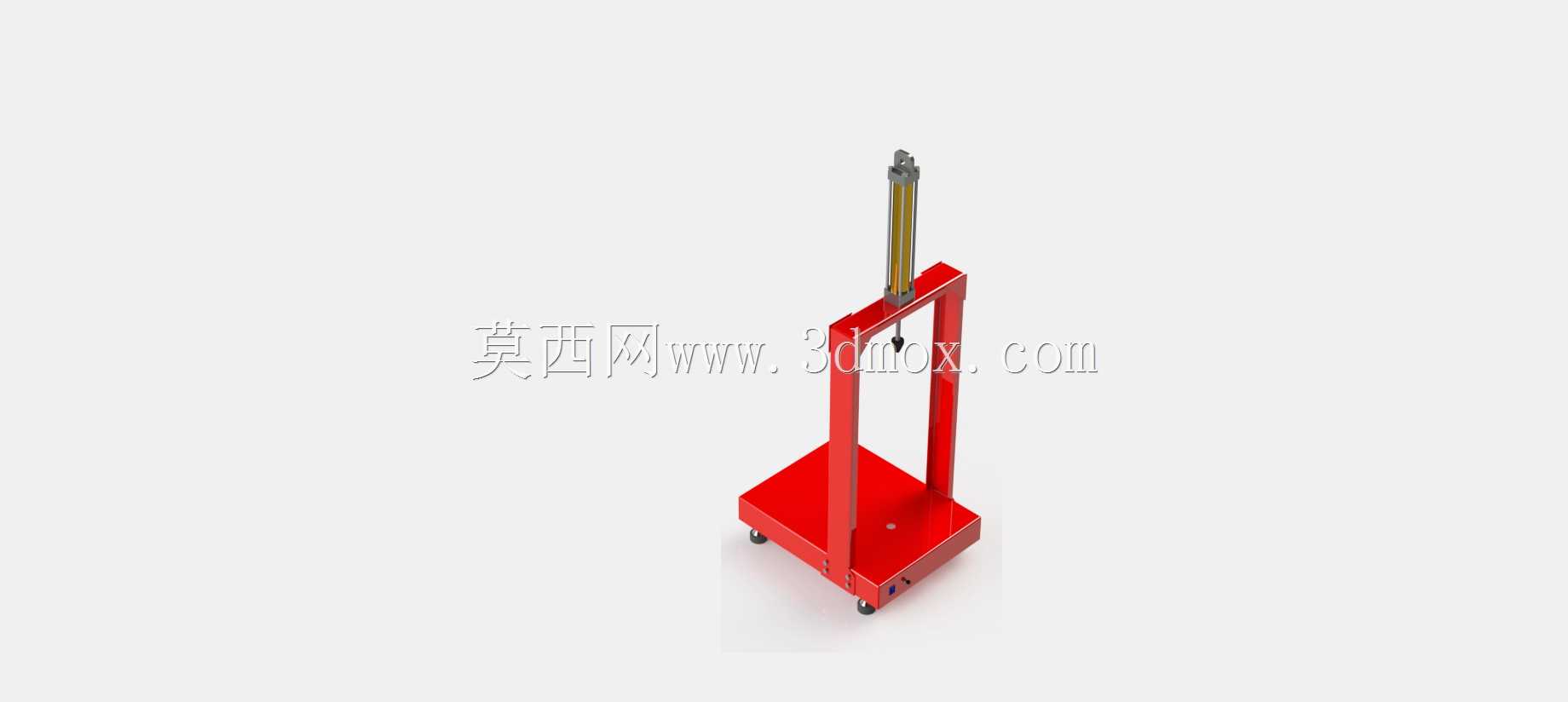

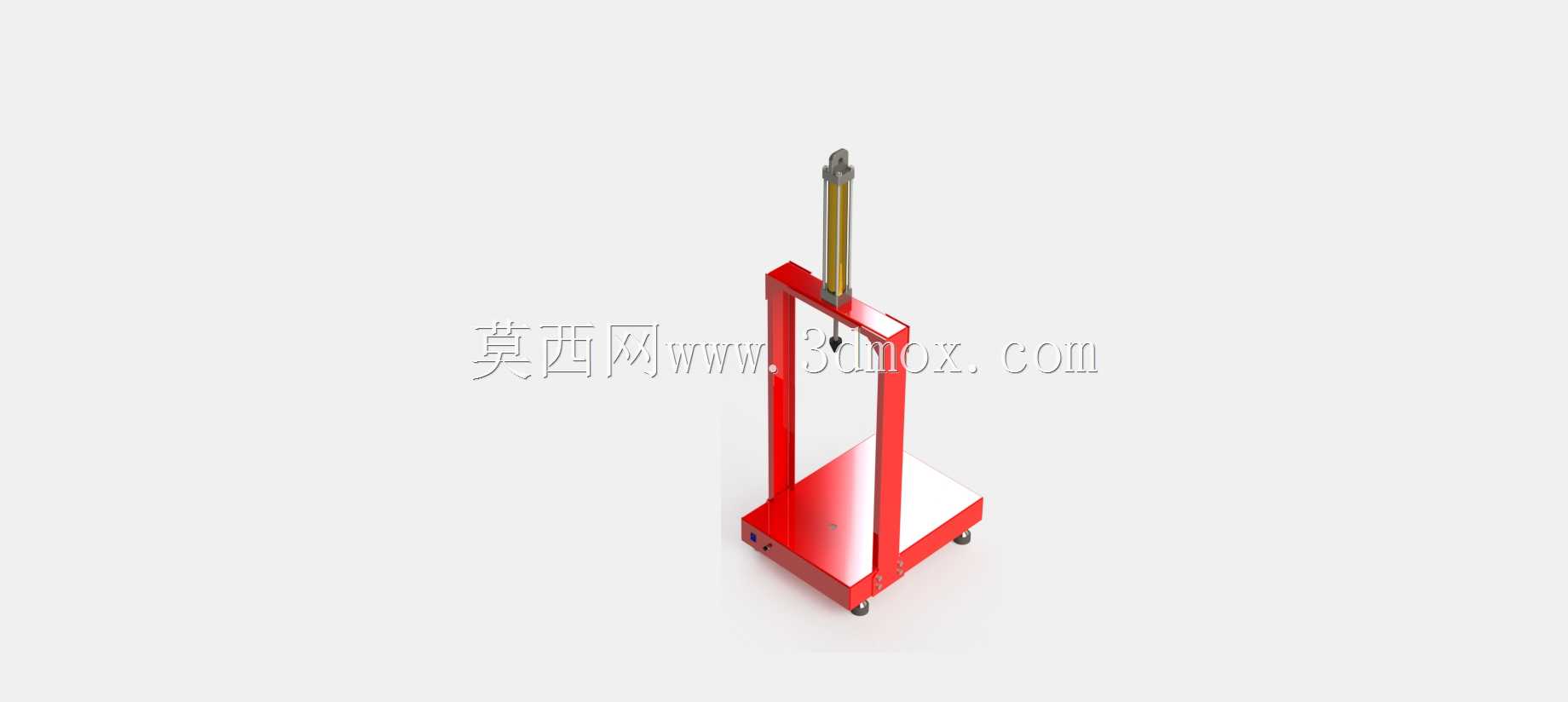

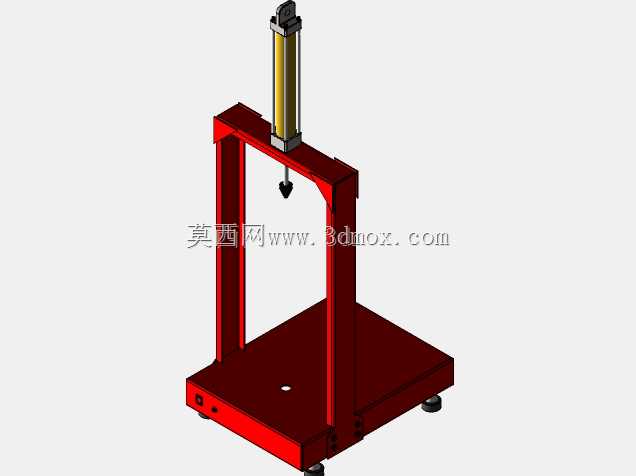

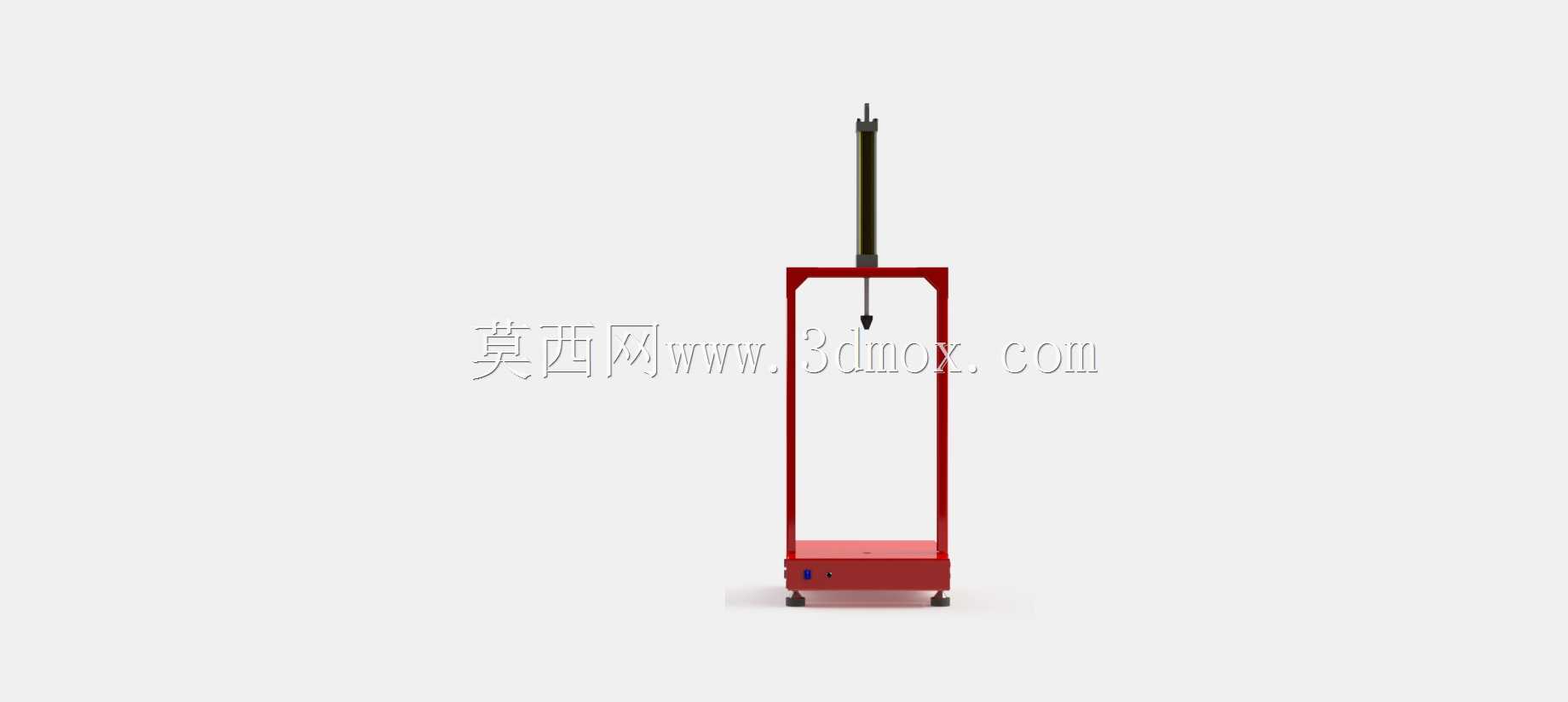

　　这款立式气动压实装置，核心依托气动驱动逻辑实现压实力输出，在中小型加工车间、物料回收站点、实验室试样制备场景中都有广泛适配空间。区别于液压压实设备的油路布设需求，该装置仅需接入常规压缩空气管路即可运行，无需配套液压站、冷却回路等附属设施，整体部署灵活度更高，适合工位分散、压实作业频次中等的生产场景。从结构设计逻辑来看，装置采用单立柱龙门式立式框架作为承载主体，底部方形平台为作业承压面，平台四角预留安装孔位，可直接通过膨胀螺栓固定在混凝土地面或者钢制工作台面上，安装边界要求较低，常规2米净空高度的车间工位即可满足布设需求，机架主体采用型材焊接后整体去应力处理，避免长期承压出现框架形变。

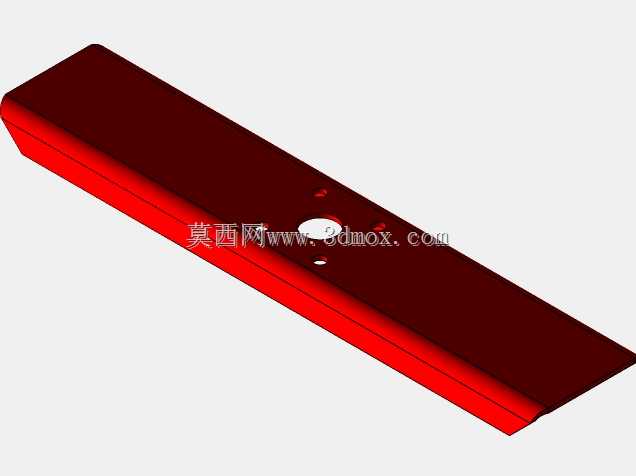

　　驱动端采用标准行程的气动气缸垂直安装于机架顶部横梁中心位置，气缸活塞杆端部连接平型压头，压头工作面做磨平处理，保证压实过程中压力均匀传递至被压物料，气缸两侧配套导向光轴，限制活塞杆下行过程中的径向偏移，避免压头偏载导致的气缸密封件磨损问题。实际作业过程中，操作人员可通过机架侧方安装的手动气阀控制气缸升降，压头下行速度可通过管路串联的节流阀调整，适配不同压缩特性的物料——针对废纸、一次性织物这类易压缩物料，可适当提高下行速度提升作业效率；针对铝罐、过滤芯这类存在刚性形变的物料，可降低下行速度避免物料迸溅，同时在压合末端设置保压延时，保证压实密度均匀。安全设计层面，机架两侧的操作区域预留了安全光栅安装位，可配套加装安全防护装置，

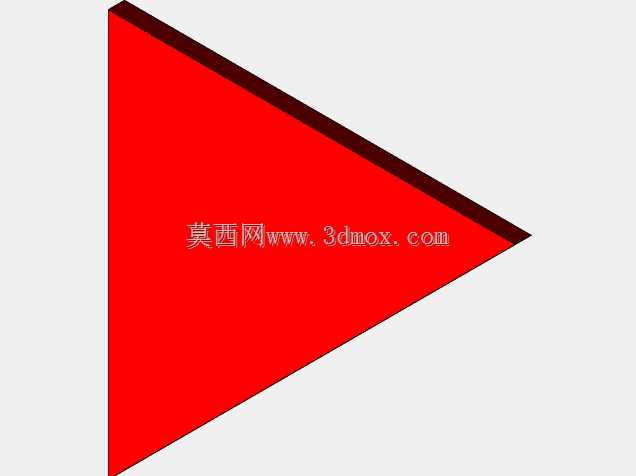

　　当操作人员肢体误入压合作业区间时，气路会自动泄压回程，避免安全事故，同时控制气阀采用带自锁结构的手动阀，防止误触导致的设备意外启动。该装置可适配的压实物料范畴较广，除常规生产废料压缩减容外，也可用于小批量零件的压装作业、包装工序的物料压合定型，通过更换不同规格的压头，即可适配不同尺寸的压实桶或者工装治具，无需对主体框架做结构性改动。从建模细节来看，机架的型材连接处做了倒角过渡处理，避免应力集中，底部平台表面做防滑纹路设计，防止压实过程中物料桶移位，气缸安装座采用可拆卸式螺栓连接，后期维护更换气缸时无需拆解整个机架，降低运维难度。整体结构没有冗余设计，所有受力部件的选型都匹配常规0.6-0.8MPa的工厂压缩空气压力参数，压实力输出范围覆盖多数中小型压实作业需求，不需要额外配置增压回路即可满足使用要求。
