手动齿条式台式压力加工设备结构

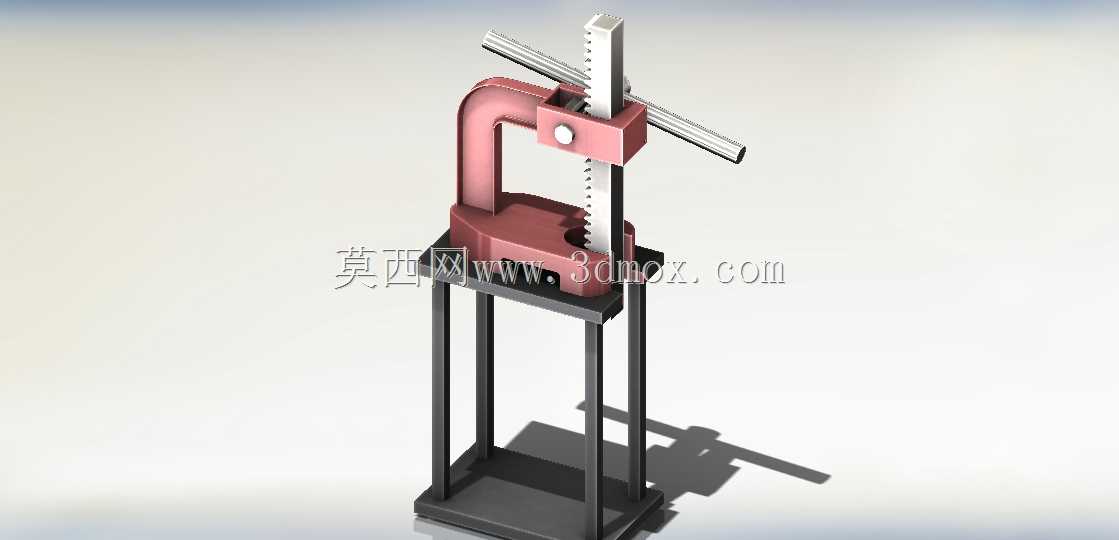

　　这款手动齿条式压力机的三维结构，完全围绕小批量加工、工位级压装作业的实际场景搭建，区别于大型液压、气动冲压设备的高占地、高配套要求，它的落地边界非常灵活，不需要外接动力源，仅靠人力操作即可完成常规压合作业，在五金维修工位、小型五金件加工坊、教学实训车间、零部件预装工位都有很高的适配性。从结构设计逻辑来看，设备采用立式框架布局，底部是方管焊接的四脚支撑台架，台架顶面作为工件放置的基准工作台面，预留了足够的工件摆放空间，常规尺寸不超过300mm的小型冲压件、压装件都可以在台面上完成定位，台架的支撑腿采用等边角钢或者方管型材拼接，整体重心落在支撑框架的几何中心位置，即使施加最大压合力，设备也不会出现侧翻风险，

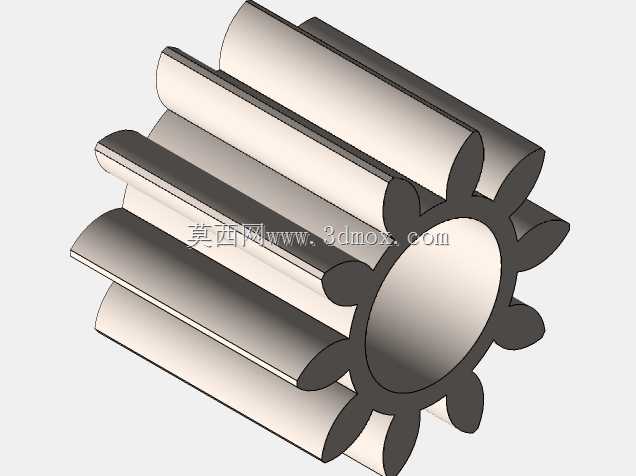

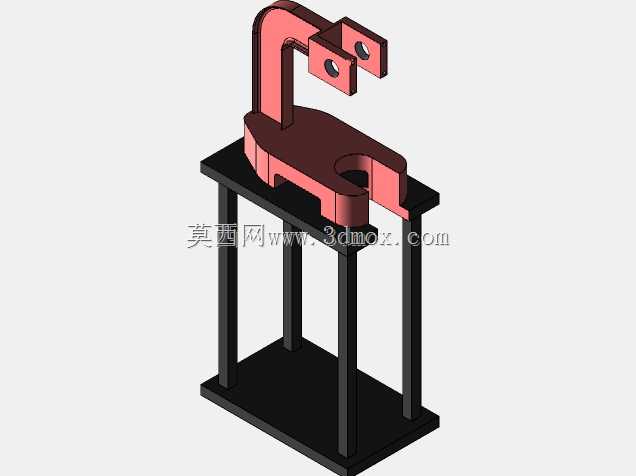

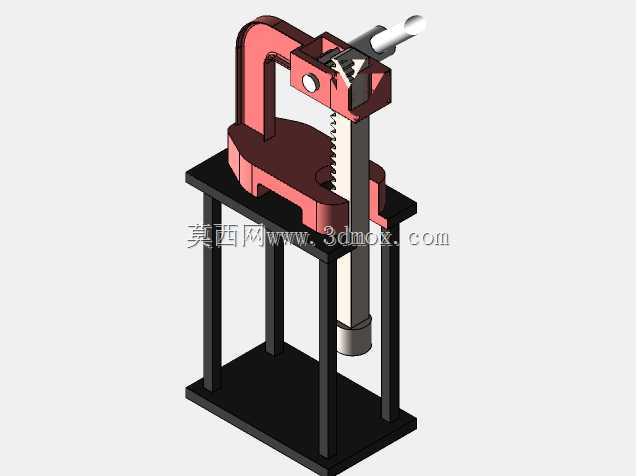

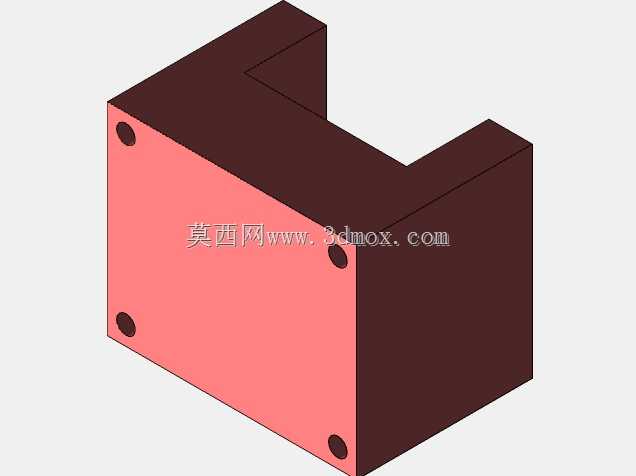

　　安装时不需要额外打膨胀螺栓固定，放置在平整的硬质工作台或者地面上即可投入使用。上部的执行单元采用齿轮齿条传动结构，粉色涂装的C型弓架是核心承载部件，弓架的上下臂预留了齿条的滑动导向通道，齿条下端直接作为压头的安装基体，穿过弓架上臂的导向孔做垂直上下运动，侧向贯穿弓架的操作杆与齿轮同轴固定，操作人员向下扳动操作杆时，齿轮带动齿条垂直下行，对工作台面上的工件施加压力，上行时反向扳动操作杆即可带动压头回程，整个传动链没有冗余部件，传动效率高，人力输入的扭矩可以通过齿轮齿条的传动比放大，输出足够的压合力完成薄金属片冲裁、小过盈量零部件压装、简易成型作业。设计时特意将C型弓架的开口深度做了合理控制，既保证工件放置时有足够的操作空间，

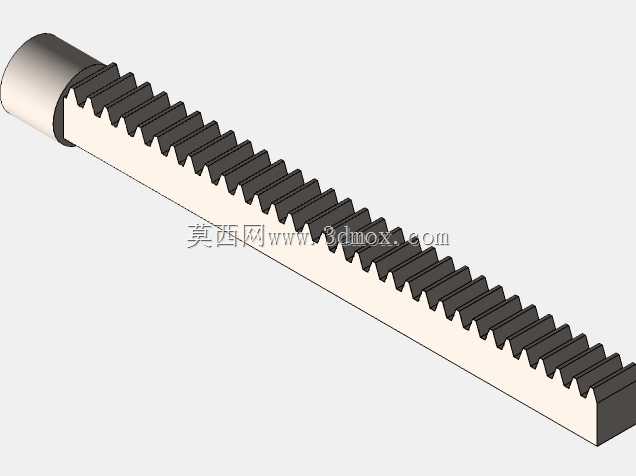

　　也避免弓架悬臂过长导致受力时形变过大，压头的运动轨迹与工作台面保持严格垂直，保证压合时的受力方向不会出现偏载，减少工件压装错位、冲裁面倾斜的问题。操作杆的长度经过人体工程学匹配，操作人员站在设备正面时，手臂自然下垂即可握住操作杆端部，扳动行程符合常规手臂活动范围，长时间操作也不会产生过度的肢体疲劳。齿条的齿面做了等距等强度设计，每一个齿的受力载荷均匀分布，不会出现局部应力集中导致的断齿问题，导向部位预留了润滑脂填充间隙，日常维护只需要定期在齿条与导向孔接触面涂抹润滑脂，即可保证滑动顺畅，没有复杂的油路、电路维护需求。这类手动压力机的实际用途覆盖非常广，既可以完成薄铝板、薄钢板的简易冲孔、压弯作业，也可以用于轴承、销钉、

　　衬套的小过盈压装，甚至在零部件维修时完成小件的校直、压合工序，相比大型冲压设备，它的投入成本低、部署灵活、操作门槛低，不需要专业的设备操作人员经过长时间培训即可上手，在小规模生产、维修作业场景下的实用性非常突出。整个三维结构完整还原了各个部件的装配关系，从型材框架的拼接位置、弓架与台架的固定方式、齿轮齿条的啮合间隙、操作杆的转动限位都做了精准复刻，能够直接用于结构参考、教学演示、同类设备改型设计的参考依据。
