内燃机活塞结构三维设计模型

　　活塞作为内燃机往复运动核心构件，直接决定动力输出效率与整机运行可靠性，在车用汽油机、柴油机以及通用小型动力设备中均承担着不可替代的作用。从实际工况来看，活塞需要在高温高压的燃烧环境内完成高频往复动作，顶部直接承接燃料燃烧产生的爆发压力，通过活塞销将作用力传递给连杆，最终带动曲轴旋转完成动力输出，同时还要配合活塞环完成燃烧室密封、热量传导等关键功能。

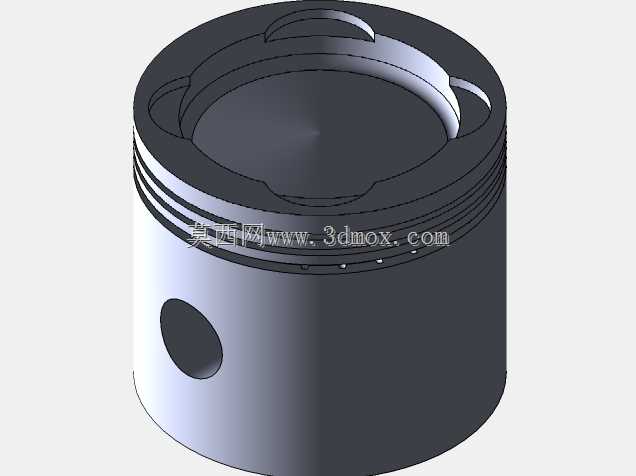

　　本次设计的活塞结构，顶部采用适配涡流燃烧的凹坑造型，边缘预留了气门避让凹槽，避免活塞运行至上止点时与进排气门发生运动干涉，顶部壁厚经过梯度优化，在保证燃烧面结构强度的前提下尽可能降低顶部热容量，减少工作过程中的热积存量，降低热变形风险。活塞头部设置多道环槽结构，分别对应气环与油环的安装位置，环槽侧壁加工精度控制在微米级，保证活塞环装入后能在槽内正常浮动，同时实现对燃烧高压气体的密封，以及对缸壁多余润滑油的刮除回流，避免机油窜入燃烧室造成异常烧损。

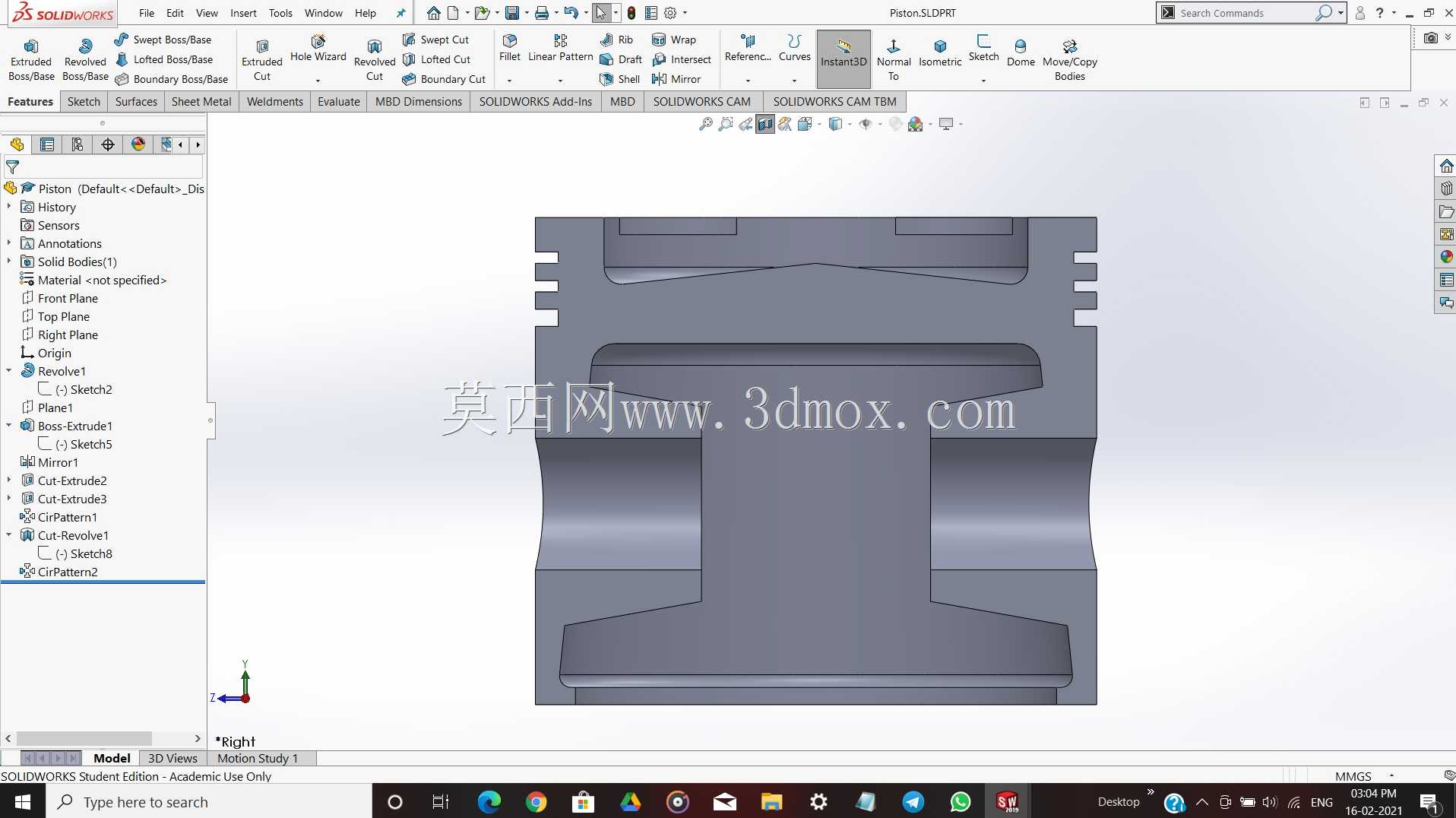

　　活塞裙部采用椭圆变截面设计，充分考虑工作状态下热膨胀与侧压力带来的形变，保证活塞在缸筒内运行时的配合间隙均匀，避免冷态敲缸、热态拉缸的故障出现。裙部开设的活塞销孔采用同轴度高精度设计，销孔内部预留了卡环安装槽，用于固定活塞销的轴向位置，防止销子窜出刮伤缸壁。从安装边界来看，活塞的外径尺寸与配套缸筒内径保持严格的公差配合，整体高度适配对应机型的冲程参数，压缩高尺寸经过精准核算，保证活塞到达上止点时的压缩比符合设计要求，不会出现压缩比异常导致的动力不足或者爆震问题。

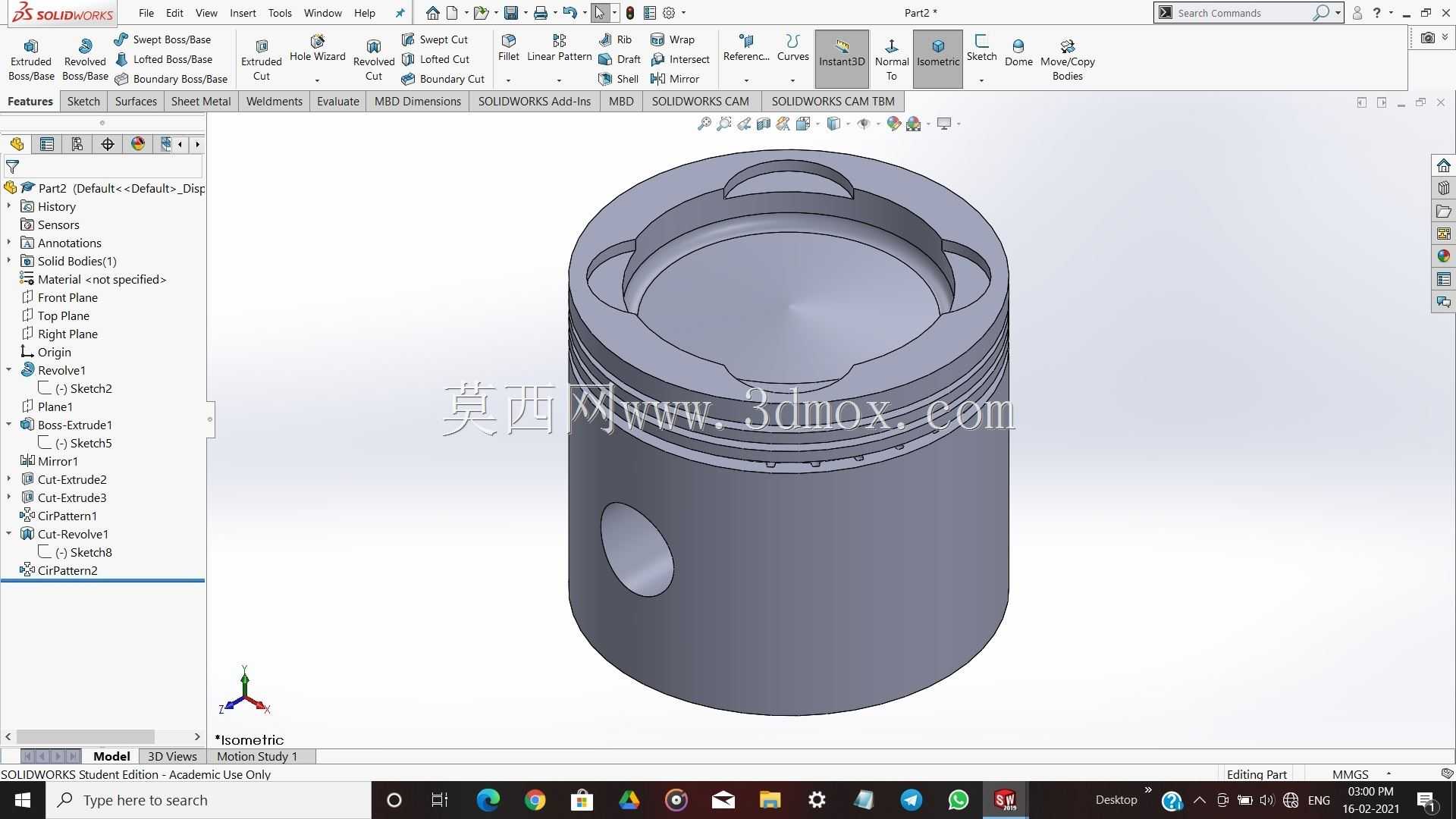

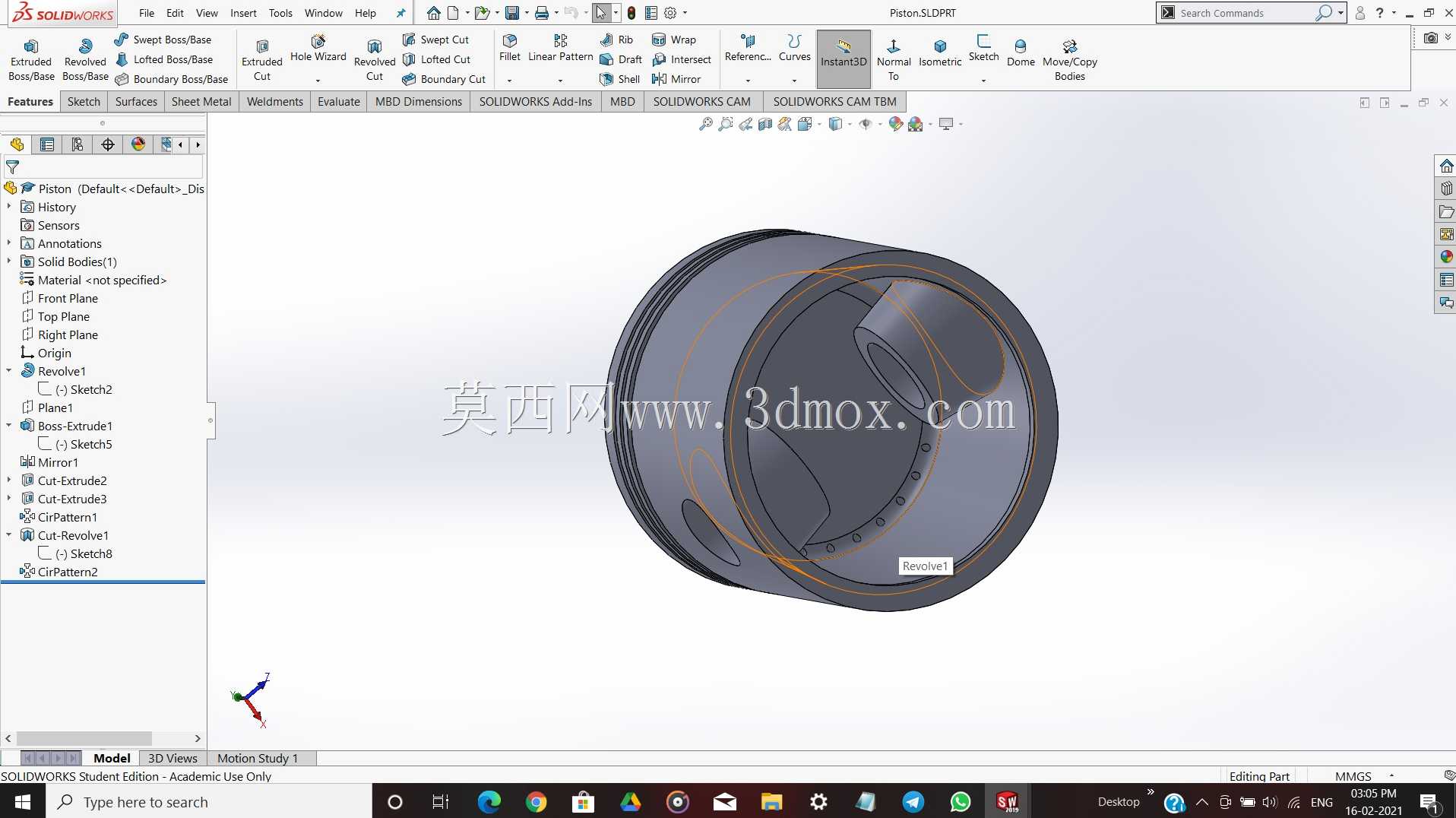

　　建模过程中对活塞各部位的过渡圆角做了统一优化，所有应力集中区域均采用大圆角过渡，避免高频交变载荷下出现应力开裂，同时对活塞内部的减重腔做了结构优化，在保证整体刚度满足爆发压力承载要求的前提下，尽可能降低活塞自身重量，减少往复运动惯性力，降低曲轴连杆机构的运行负荷，提升整机的转速响应能力。
