卡通风格突击吉普车SolidWorks结构设计

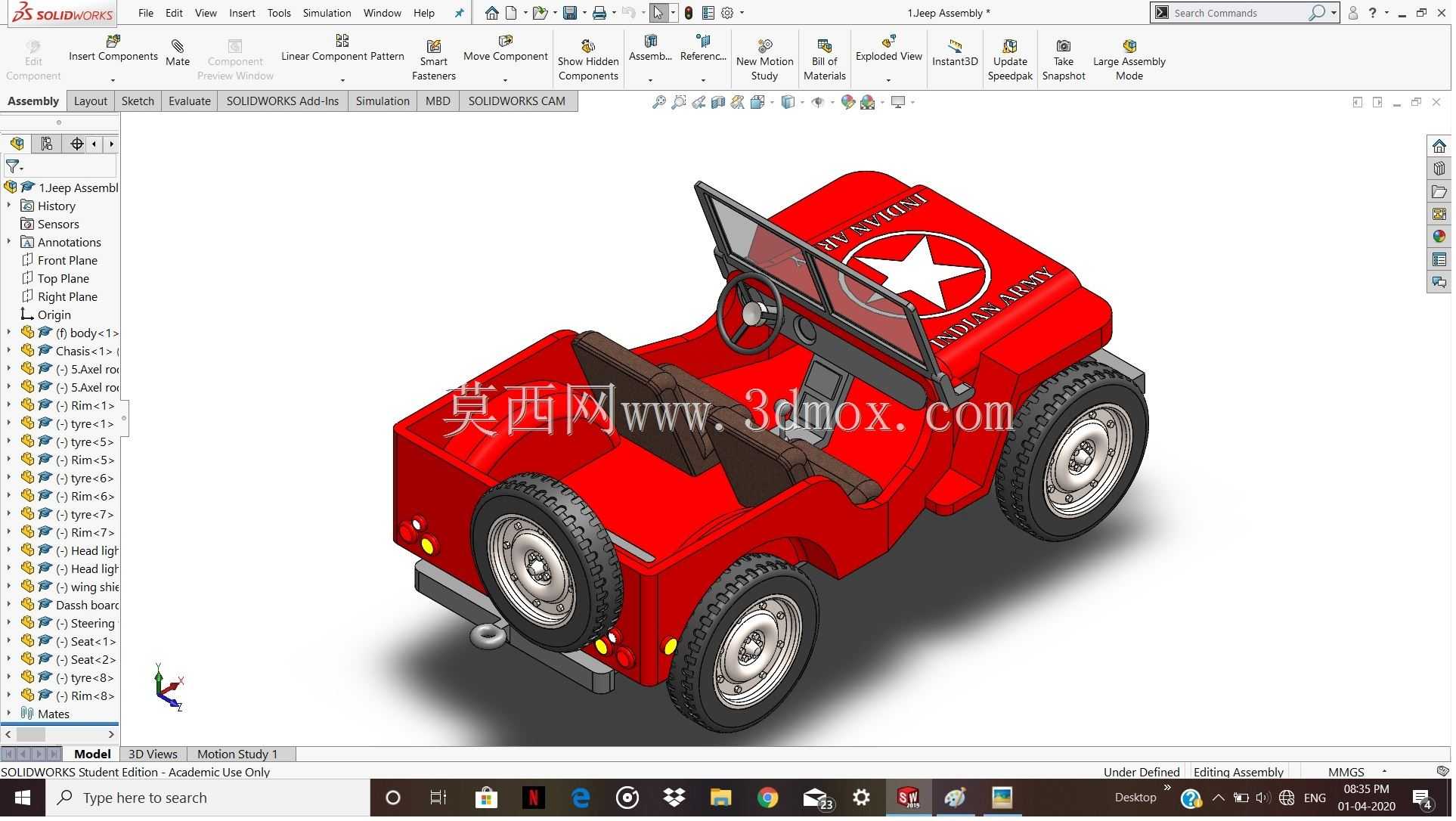

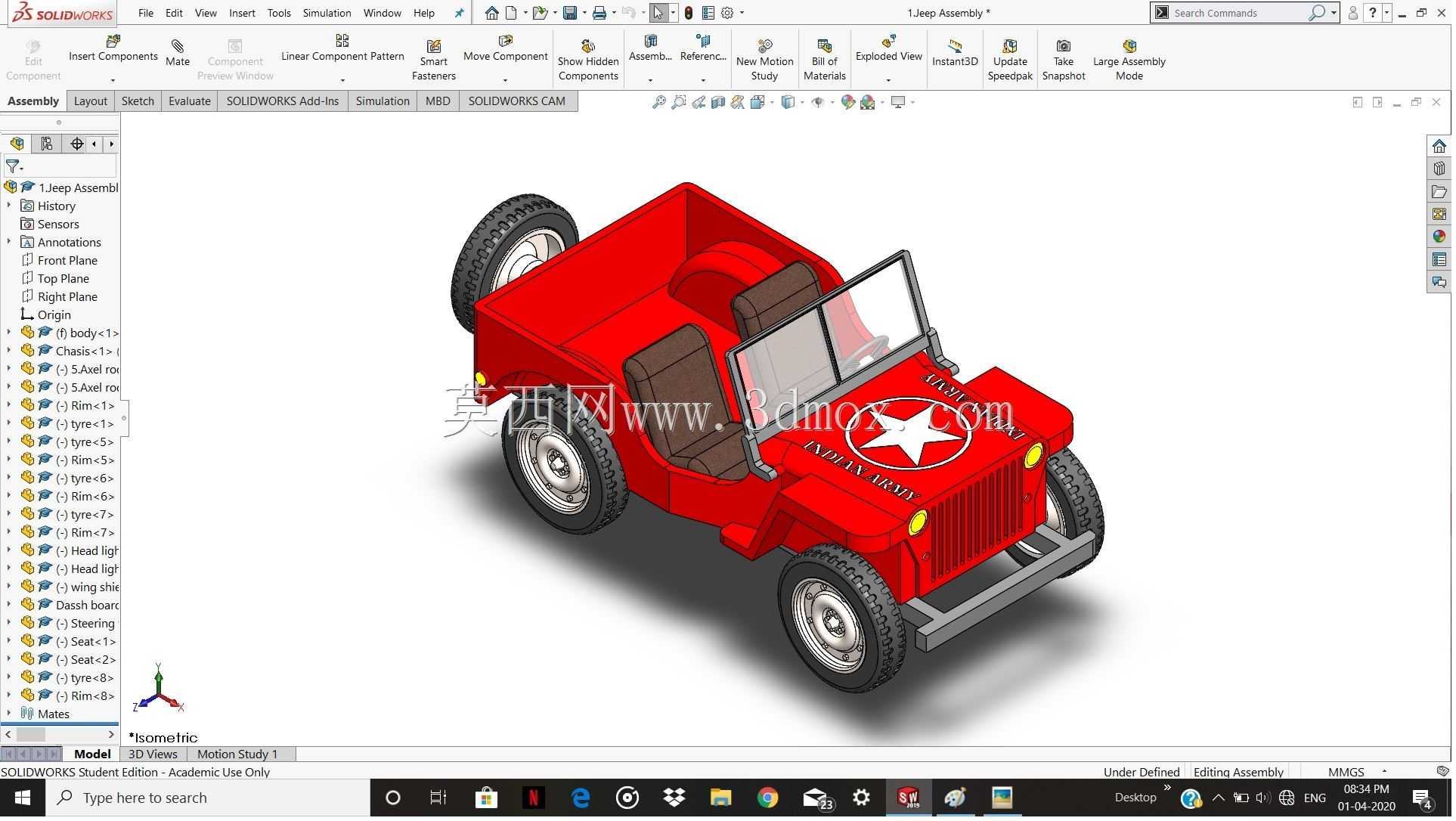

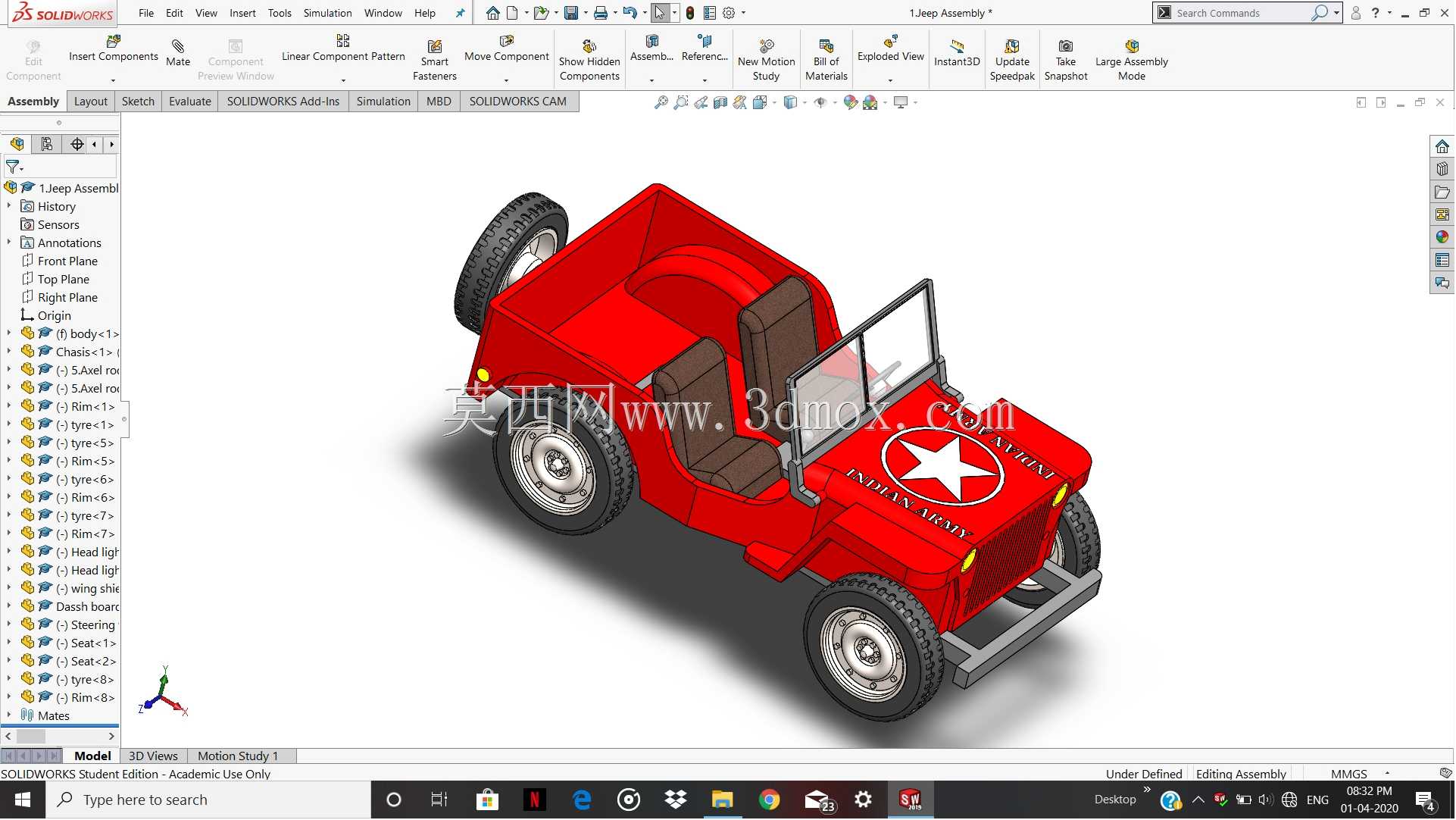

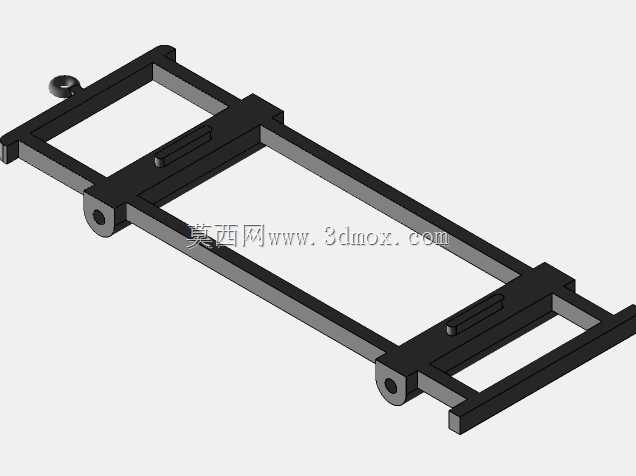

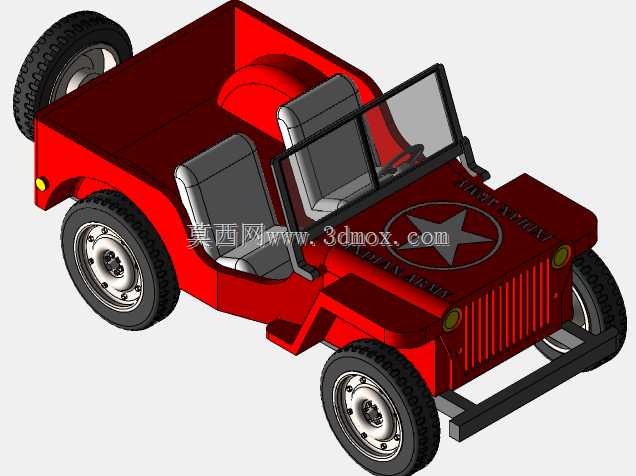

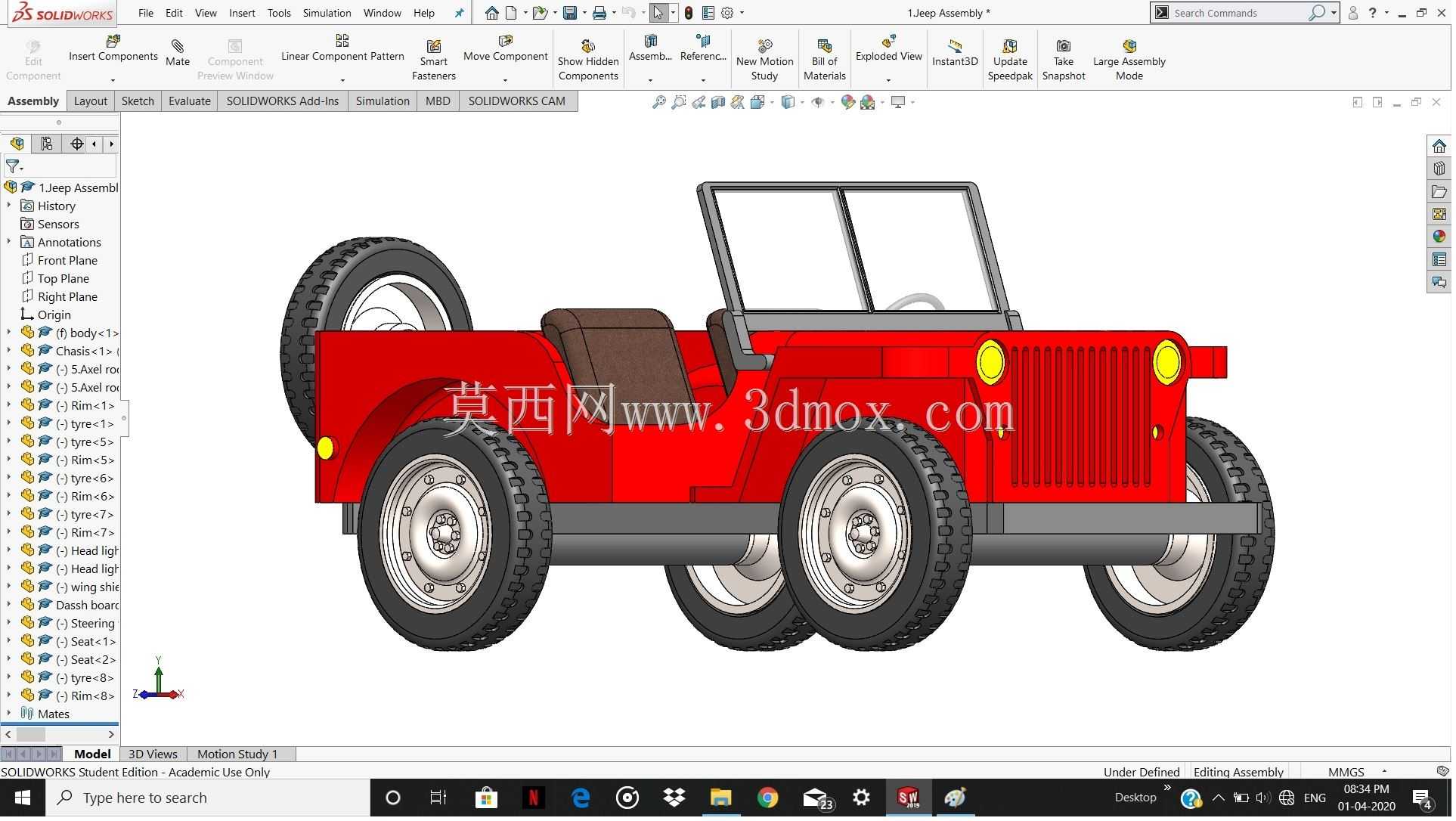

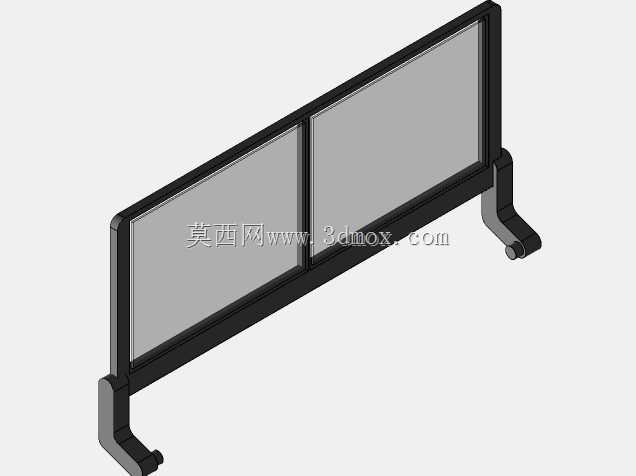

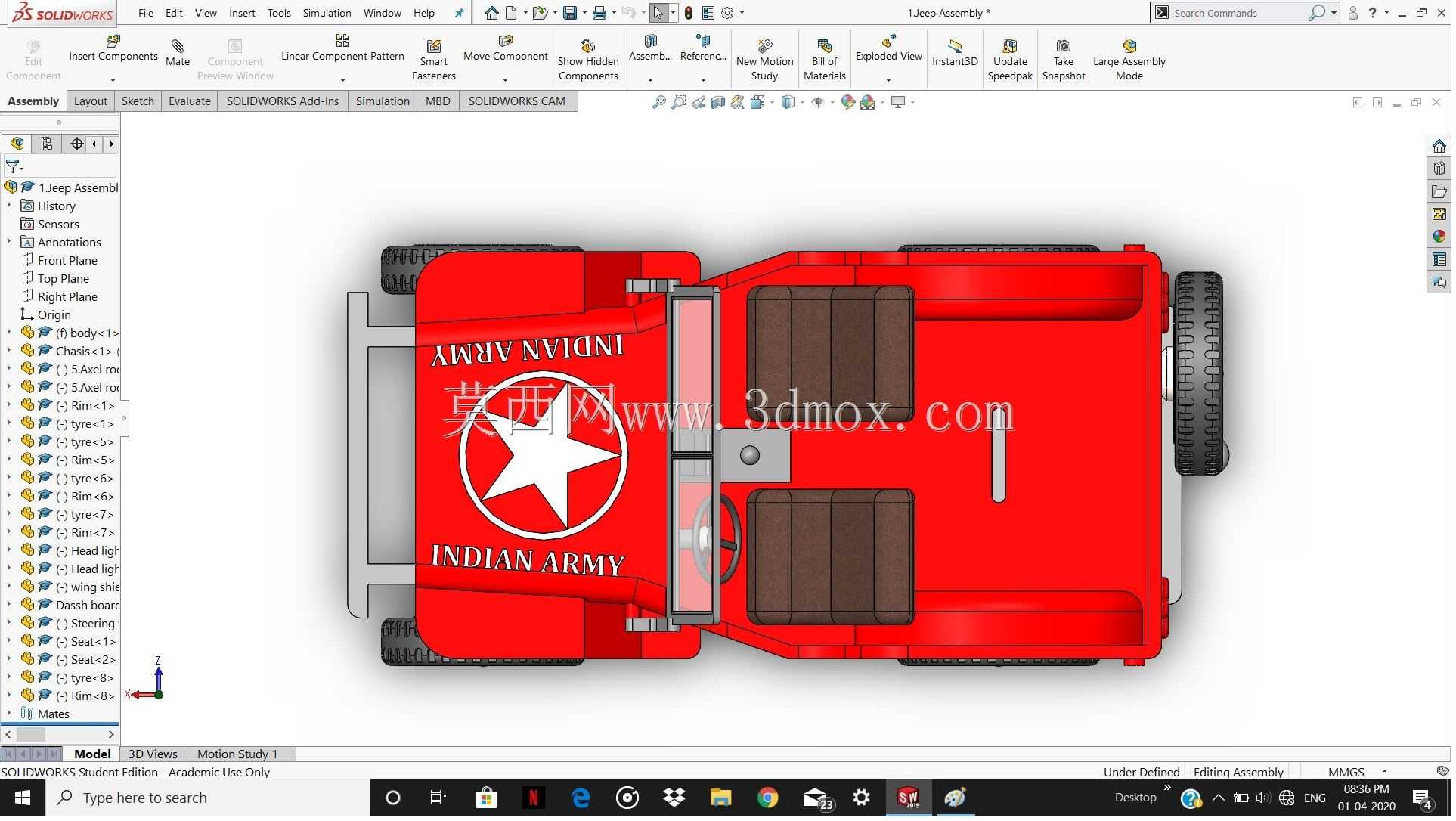

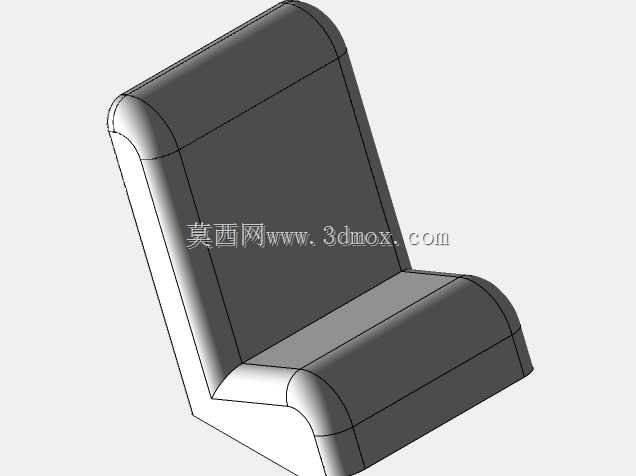

　　本次设计的卡通化突击吉普车，在结构还原经典越野吉普核心布局的基础上做了玩具向的比例优化，整体采用非承载式简化车架结构，前后轮距保持一致，轴距适配短轴越野车型的通过性参数，整车外廓尺寸控制在适配桌面摆件、拼装玩具的尺度范畴，安装边界预留了后续加装外挂配件的接口位置，比如车尾的外挂备胎安装座采用快拆式卡扣结构，不需要额外紧固件即可完成备胎的拆装，方便后续做不同涂装版本的拓展。从功能特性来看，设计时保留了经典吉普的开放式座舱、垂直格栅前脸、外露式轮拱这些辨识度极高的元素，前挡风采用分体式可翻倒结构，和真实军用吉普的挡风结构逻辑一致，只是在圆角处理上做了卡通化调整，避免尖锐棱角带来的玩具安全隐患；座椅采用双座布局，

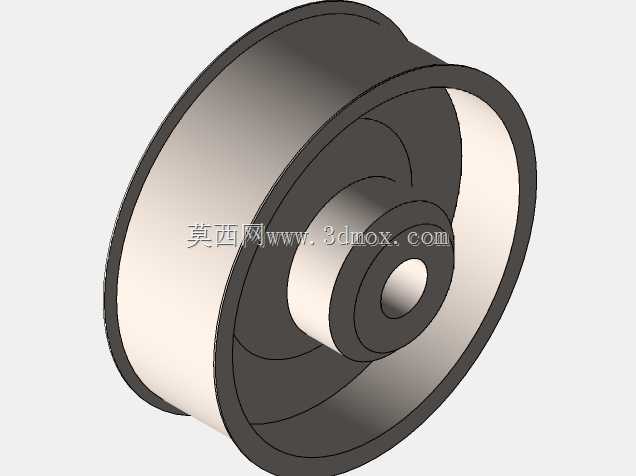

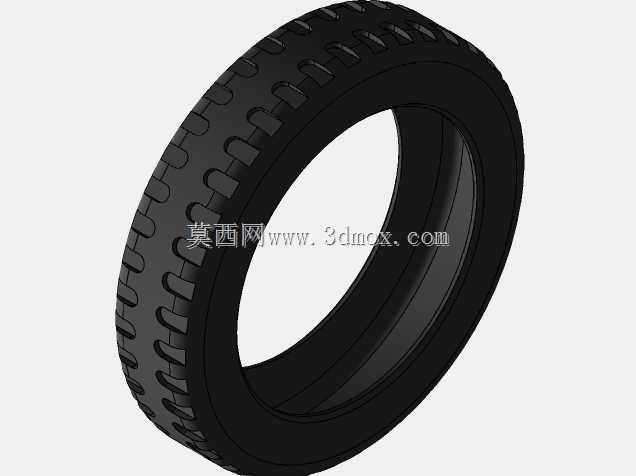

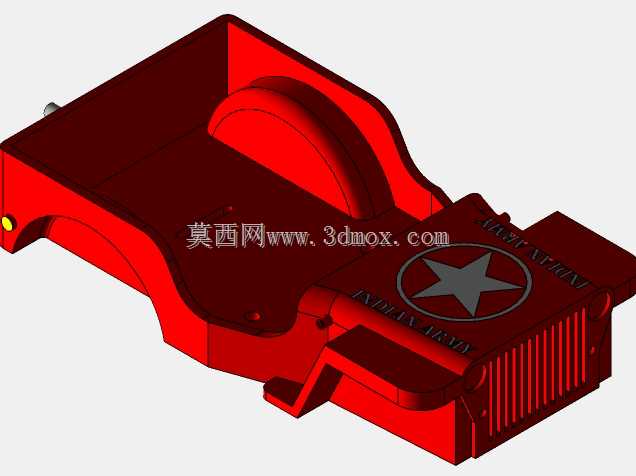

　　靠背做了符合人体工学的弧度优化，即使是小比例模型也能还原真实乘坐的姿态感；车轮部分采用大颗粒越野胎纹设计，胎壁厚度比常规民用车辆模型厚30%左右，既强化了越野属性的视觉感受，也提升了实体打印或者注塑生产时的结构强度，不容易出现胎壁断裂的问题。设计思路上没有完全照搬真实车辆的复杂机械结构，而是在保留核心识别特征的前提下做了结构简化，比如底盘部分把真实吉普的悬挂、传动结构做了一体化整合，减少了不必要的零件数量，降低后续生产或者3D打印的装配难度，同时所有外露的连接部位都做了隐藏式处理，外观上看不到明显的拼接缝，整体视觉完整性更强。在实际应用场景中，该模型既可以作为三维建模教学的入门练习案例，帮助初学者掌握装配体设计、曲面圆角处理、

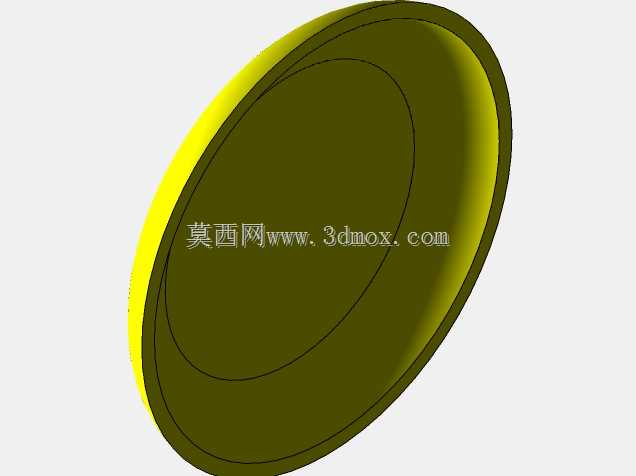

　　标准件调用的基础操作，也可以作为玩具开发的原型参考，适配拼装积木、静态摆件、文创周边的开发需求，前脸的圆形大灯、侧面的转向灯都做了独立的零件拆分，方便后续做分色处理，不需要复杂的遮罩喷涂就能实现清晰的色彩分界；车尾的外挂备胎和车身主体保留了1mm的装配间隙，既不会出现干涉问题，也不会因为间隙过大影响视觉效果，轮拱和轮胎之间的跳动间隙按照静态模型的标准预留了2mm，即使是做可动轮版本的改装，也不会出现轮胎蹭轮拱的问题。
