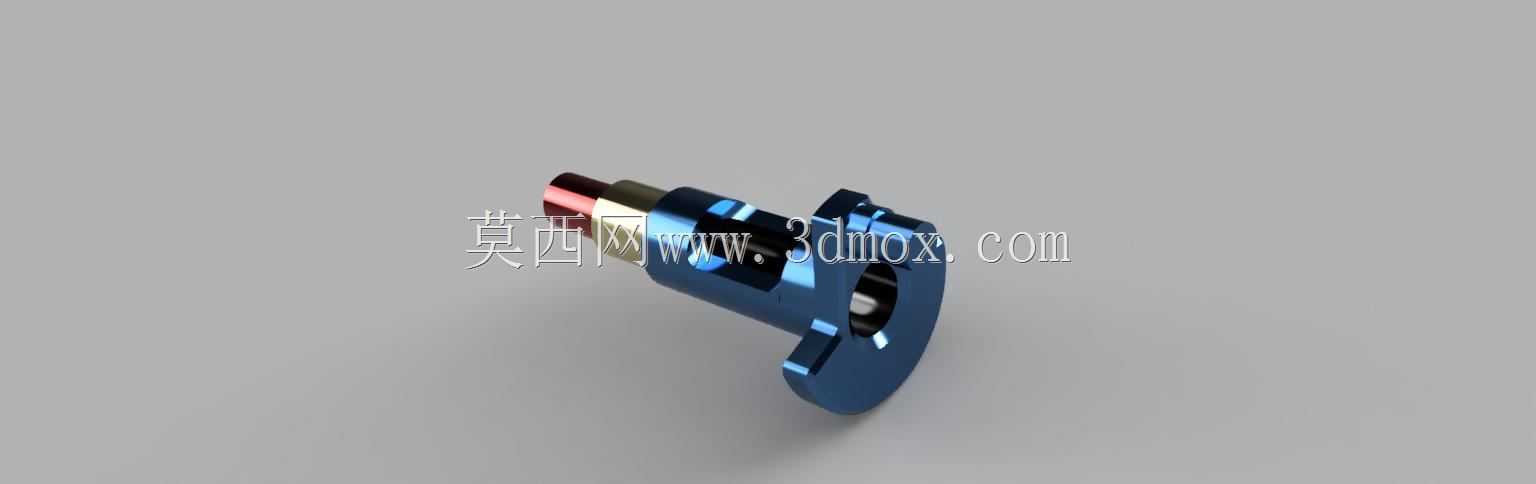

传感器配套空心圆柱支撑传动轴

　　这类空心圆柱轴件常配套在精密传感检测设备内部，作为核心的支撑与运动传递构件，在光电类、位移类传感器的装配结构中承担着回转部件定位、往复动作导向的作用，日常工况下需要配合衬套、轴承完成低阻尼的相对运动，同时要为传感单元的走线预留内部穿线空间，避免线缆外露在运动过程中出现磨损、拉扯的故障。从结构设计逻辑来看，采用空心圆柱构型并非单纯为了减重，更多是兼顾功能集成需求：中空腔体既可以穿设信号传输线缆，也能在部分气检类传感器中作为气路通道使用，减少设备内部的管路排布复杂度，同时等截面的圆柱外形在加工时更容易保证同轴度公差，降低磨削工序的装夹找正难度，适合批量加工时的品质管控。设计过程中需要重点把控安装法兰端的定位基准，

　　法兰端面与轴身的垂直度公差直接影响后续回转部件的跳动量，若公差超差会导致传感检测的信号出现周期性波动，直接影响检测精度；轴身的外径尺寸需要和配套的滑动轴承、密封件尺寸匹配，预留合理的配合间隙，既要保证运动过程无卡滞，也要避免间隙过大导致的径向窜动。轴端的阶梯结构是为了适配不同直径的传动连接件，靠近法兰端的加粗段主要承受径向载荷，远端的细轴段用于连接触发拨片或者感应磁环，不同轴段之间的过渡圆角需要做圆滑处理，避免应力集中在交变载荷下出现疲劳断裂的问题。安装边界上，法兰端的安装孔位需要和传感器壳体的预装螺柱完全对齐，轴身伸出壳体的长度需要严格控制，既要保证外接运动部件的行程足够，也要避免轴身过长导致悬臂量过大，

　　在高速往复动作时出现挠性变形。这类轴件的表面粗糙度需要控制在合理区间，和密封件配合的轴段粗糙度不能过高，否则会加速密封件的磨损，导致传感器内部进入粉尘水汽影响使用寿命；和轴承配合的轴段则需要保证足够的圆柱度，避免装配后轴承内圈出现变形，增大转动阻力。在实际选型适配时，除了核对外形安装尺寸，还要根据传感器的实际工作载荷校核轴的抗弯、抗扭强度，虽然这类配套轴件承受的载荷普遍不大，但在高频往复运动的工况下，依然需要考虑材料的疲劳性能，通常选用经过调质处理的合金结构钢加工，表面做防锈处理，兼顾强度和环境适应性。
