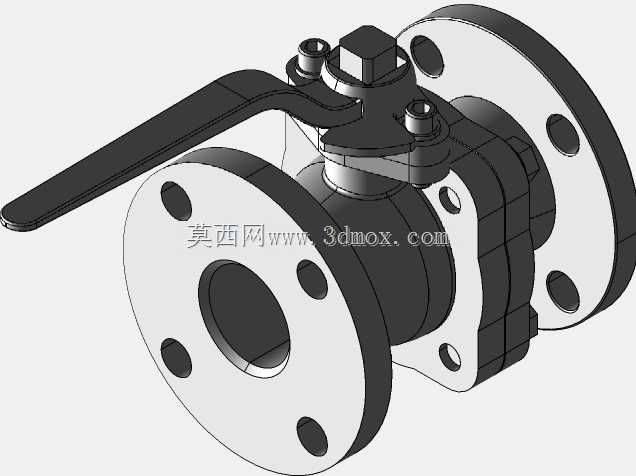

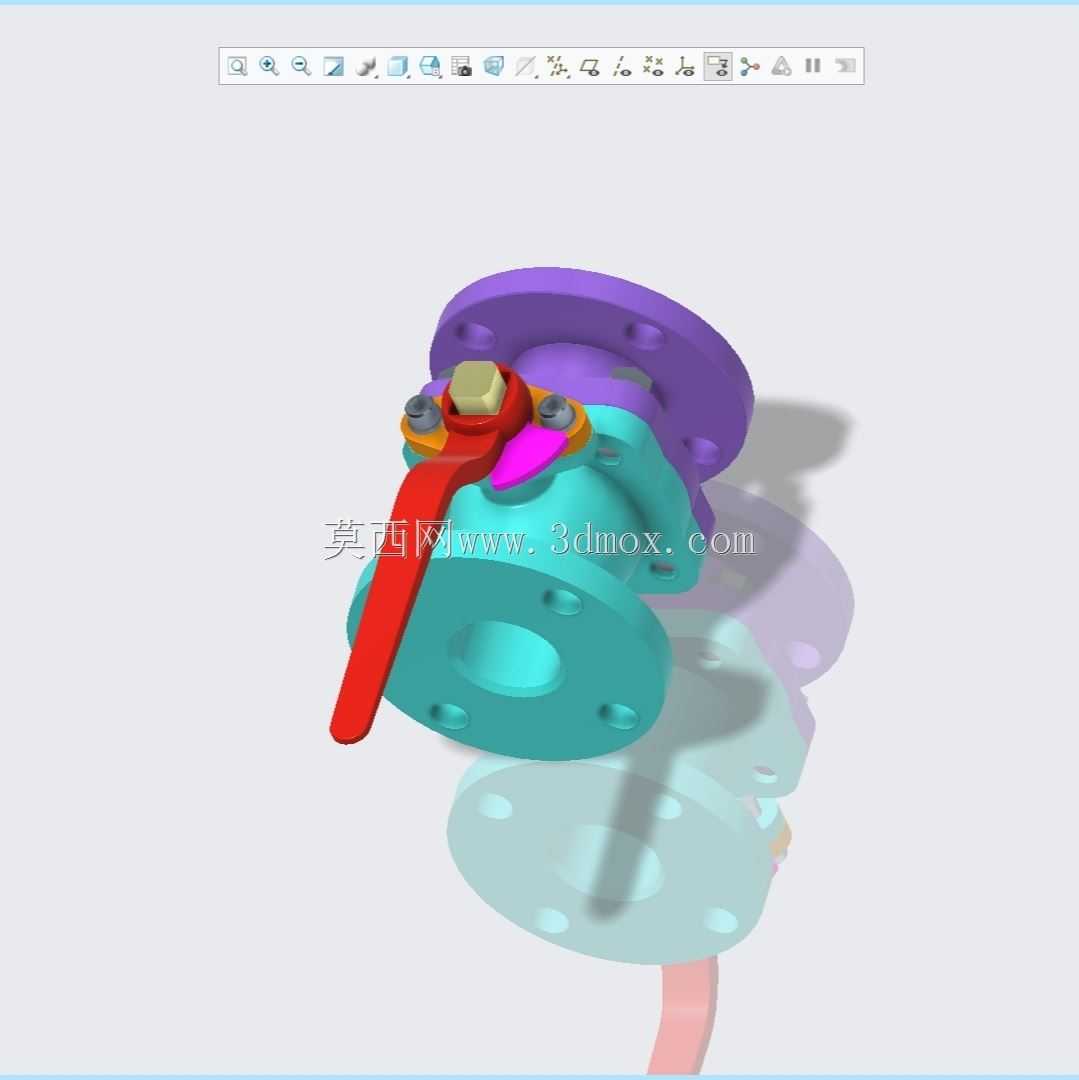

带手动操作手柄法兰连接式水阀结构

　　这款手动水阀主要面向民用给排水、小型工业循环水、暖通空调水系统等管路场景使用，核心作用是控制管路内水流的通断，也可在小范围内辅助调节管路通流截面积，适配清水、无强腐蚀性的中性流体输送工况，在楼宇管井、设备冷却水支路、小型水处理单元中都能见到同类结构的应用。从结构设计来看，这款阀采用法兰式连接接口，两端法兰的螺栓孔位做了等距圆周排布，安装时可直接与同通径的管路法兰对接，密封面预留了垫片安装的沉台空间，能保证装配后的密封可靠性，避免通水后出现渗漏问题。操作端采用加长杠杆式手柄，手柄与阀芯驱动端通过扁方结构配合传递扭矩，手柄根部设置了锁紧定位结构，当手柄转动到全开或全关位置时可通过锁紧件固定位置，避免管路流体冲击导致手柄移位、阀位误动。

　　阀体内部的流道做了圆弧过渡处理，没有突兀的直角转角，能降低流体通过时的局部阻力损失，减少流道内的涡流扰动，降低长期运行时的流道冲蚀风险。阀芯采用直通式结构，全开状态下通流孔径与管路通径基本一致，不会产生明显的截流效果，可降低管路的压损，适合对管路压降有要求的供水回路。设计过程中优先考虑了手动操作的便利性，手柄长度经过力矩匹配，普通操作人员无需借助额外加力杆即可完成开关操作，同时手柄外层做了防滑结构处理，即便手上沾有水渍也能稳定施力。安装边界方面，两端法兰的端面间距、螺栓孔中心圆直径都匹配常规同压力等级的管路法兰标准，安装时不需要额外加工过渡连接件，直接配对法兰加密封垫片即可完成装配；手柄转动的外伸空间也做了尺寸控制，

　　安装后手柄转动范围内不会与周边管路、支架产生干涉，即便在管井内狭窄的安装空间里也能顺利完成操作。整体结构没有复杂的电控或气动驱动部件，依靠纯机械结构实现通断控制，故障率低，日常维护仅需定期检查阀杆处的密封填料是否老化，不需要复杂的维保流程，适合长期稳定运行的给排水管路场景使用。
