DN125法兰连接三通式截止阀结构设计

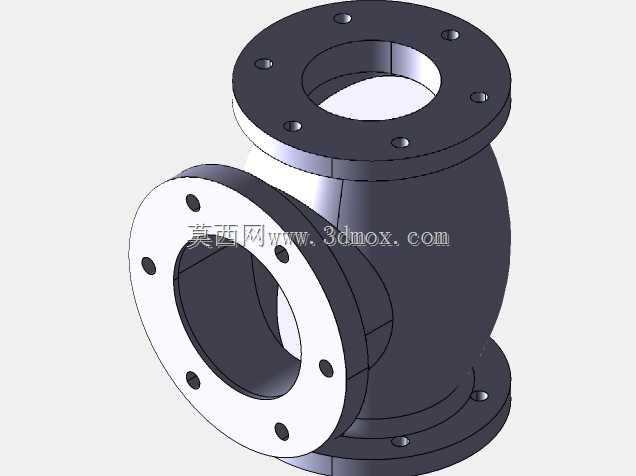

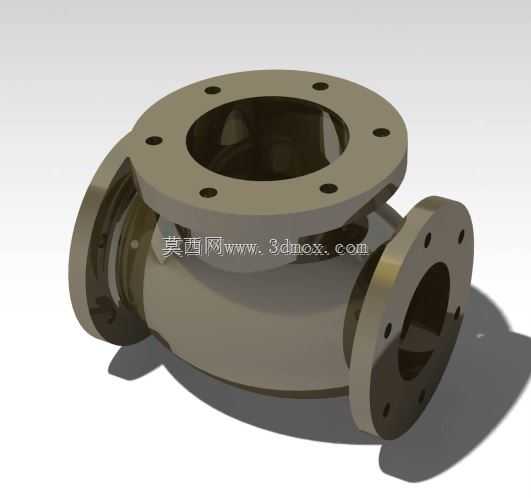

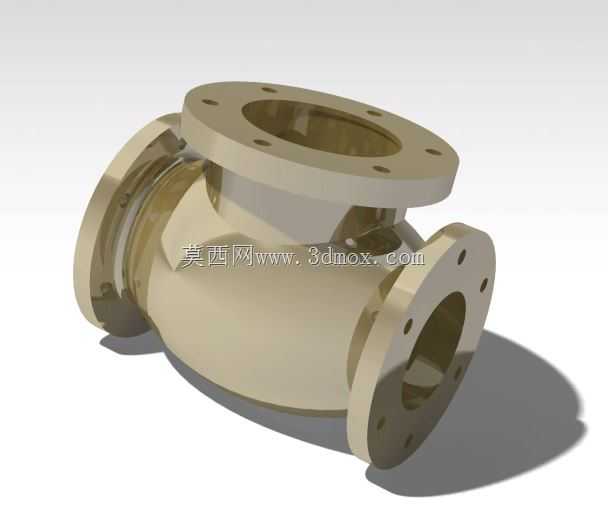

　　这款截止阀的结构设计围绕DN125公称通径的管路截断需求展开，三个连接端均采用标准法兰结构，可直接对接同规格的工业管路系统，无需额外加装转换接头，适配给排水、化工流体输送、暖通循环等多场景的管路布设要求。从实际工况适配角度出发，阀体采用流线型的三通腔体结构，内部流道经过圆弧过渡处理，能够有效降低介质流经阀体时的局部阻力损失，减少流体对阀体内壁的冲蚀磨损，延长阀门整体的服役周期。法兰端面上的螺栓孔采用均布排布设计，安装时可根据现场管路的朝向灵活调整安装角度，降低现场施工的对位难度，每个法兰端面的密封面平整度控制在机械密封要求的公差范围内，配合标准密封垫片即可实现可靠的端面密封，避免介质渗漏风险。设计过程中充分考虑了管路系统的安装边界，

　　三个法兰接口的中心距、端面到阀体中心的尺寸均匹配常规工业管路的安装间距要求，阀体整体的外部轮廓没有突出的尖锐结构，能够在紧凑的管路布设空间内完成安装，不会与周边的管路支架、其他阀件产生安装干涉。作为管路系统的截断类部件，该截止阀的核心功能是在管路检修、介质流向切换、故障应急处置时实现管路的完全截断，阻止介质继续流通，相比闸阀等其他截断阀类，这款三通结构的截止阀可同时控制两个方向的管路通断，减少管路系统中阀件的布设数量，降低管路系统的整体泄漏点。阀体的壁厚设计经过承压强度校核，能够满足常规中低压管路的工作压力要求，腔体内部的容纳空间适配对应规格的阀瓣、阀杆等启闭件装配，后续维护时可直接从顶部法兰端拆卸更换内部密封件，

　　无需将整个阀体从管路上切割拆除，降低后期运维的工作量。在三维建模过程中，所有法兰连接尺寸、螺栓孔孔径、孔位分布均严格遵循对应公称通径的法兰连接标准，装配间隙控制在合理公差范围内，既保证虚拟装配时无干涉，也能为后续的工程出图、生产加工提供准确的尺寸参考，结构设计上没有冗余的造型结构，所有外部曲面均服务于流道优化与结构强度需求，兼顾了加工工艺性与实际使用性能。
