Ansys热应力分析环形构件仿真案例

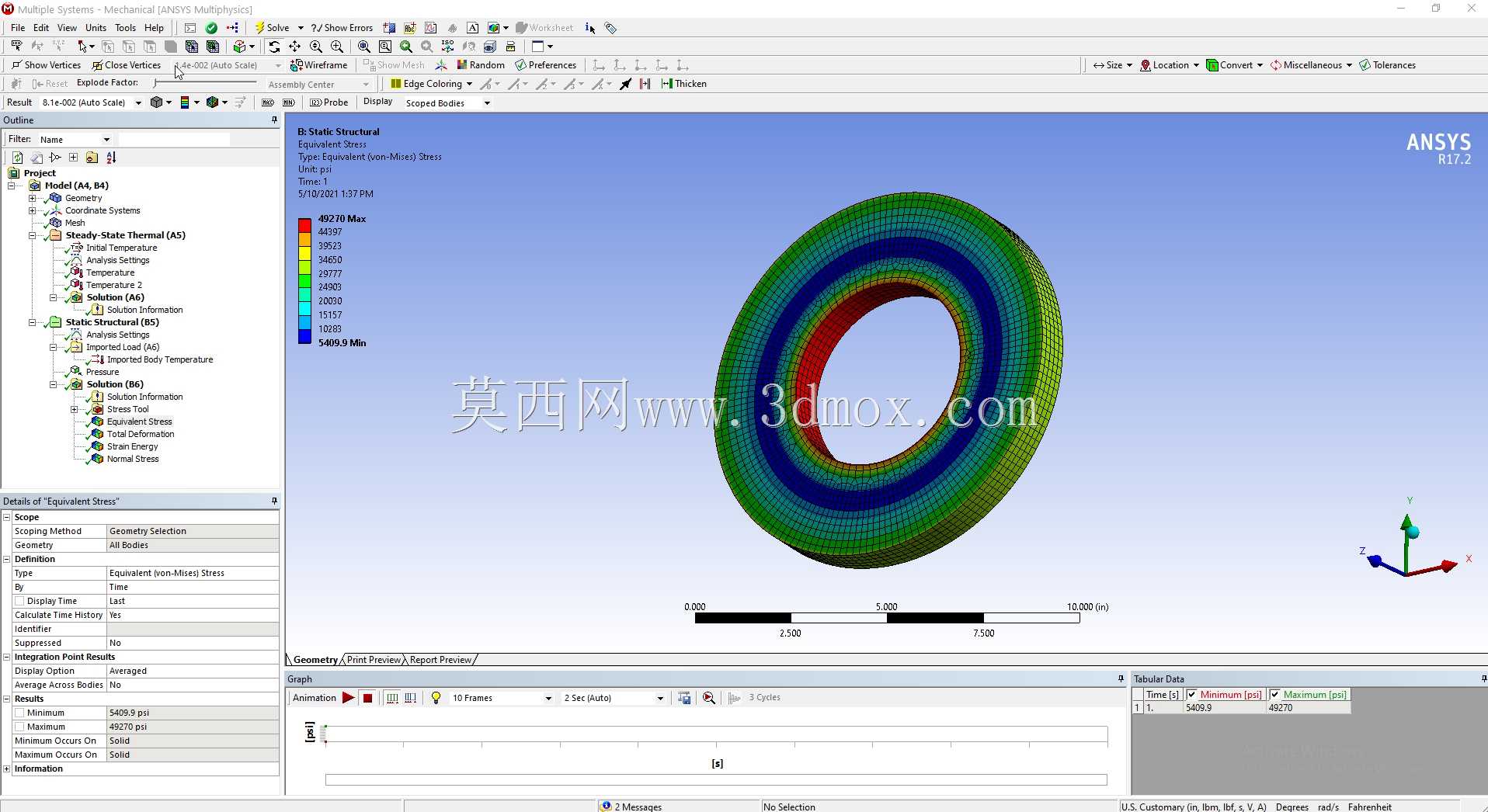

　　本次仿真针对的环形回转类构件，广泛应用于高温工况下的密封连接、旋转支承场景，比如热力管道的法兰衔接部位、高温旋转设备的密封环结构，这类构件在实际运行中会长期承受温度梯度带来的热载荷，同时叠加装配预紧力、介质压力等机械载荷，很容易出现局部应力集中导致的蠕变变形、密封面失效甚至断裂问题，是热力装备设计中必须重点校核的典型部件。从设计思路来看，建模阶段首先还原了构件的环形薄壁结构特征，网格划分采用六面体结构化网格沿环向、径向、轴向分层布设，在构件的内外径边缘、端面接触位置做网格加密处理，保证应力计算结果的收敛性与精度，避免因网格畸变导致的应力值失真。边界条件设置上，首先根据实际工况施加对应温度场载荷，模拟构件从内壁到外壁的温度梯度分布，

　　同时约束构件安装端面的轴向与周向位移，还原实际装配时的固定状态，另外根据运行场景叠加对应方向的机械载荷，模拟介质压力、旋转离心力对构件的作用。仿真过程中重点关注不同温度梯度下的应力分布规律，尤其是构件截面位置的热应力叠加机械应力后的数值变化，以及不同约束刚度下构件的变形量差异，通过调整构件的截面厚度、过渡圆角尺寸，可以有效分散局部集中应力，避免应力峰值超过材料的许用应力值。从安装边界来看，这类环形构件的安装需要匹配对应配合面的平面度要求，安装端面的粗糙度需要控制在合理区间，避免因安装面不平整导致的附加装配应力，同时构件的径向尺寸需要预留足够的热膨胀间隙，防止高温下构件膨胀受阻产生额外的挤压应力。实际工程应用中，

　　这类热应力分析结果可以直接指导构件的结构优化，比如在应力集中位置增设卸荷槽、调整材料的热处理工艺提升高温力学性能，也可以为装配工艺参数的设定提供依据，比如确定合理的预紧力大小、安装时的温度补偿量，避免实际运行中出现热变形卡滞、密封泄漏等故障。对于结构设计人员来说，这类仿真分析可以提前预判构件在极端温度工况下的失效风险，减少物理样机的试制次数，缩短产品的研发周期，同时也能为后续的运维检测提供重点关注的位置参考，比如应力集中区域就是日常无损检测的重点排查部位，提前发现微裂纹隐患，避免设备运行过程中出现突发故障。
