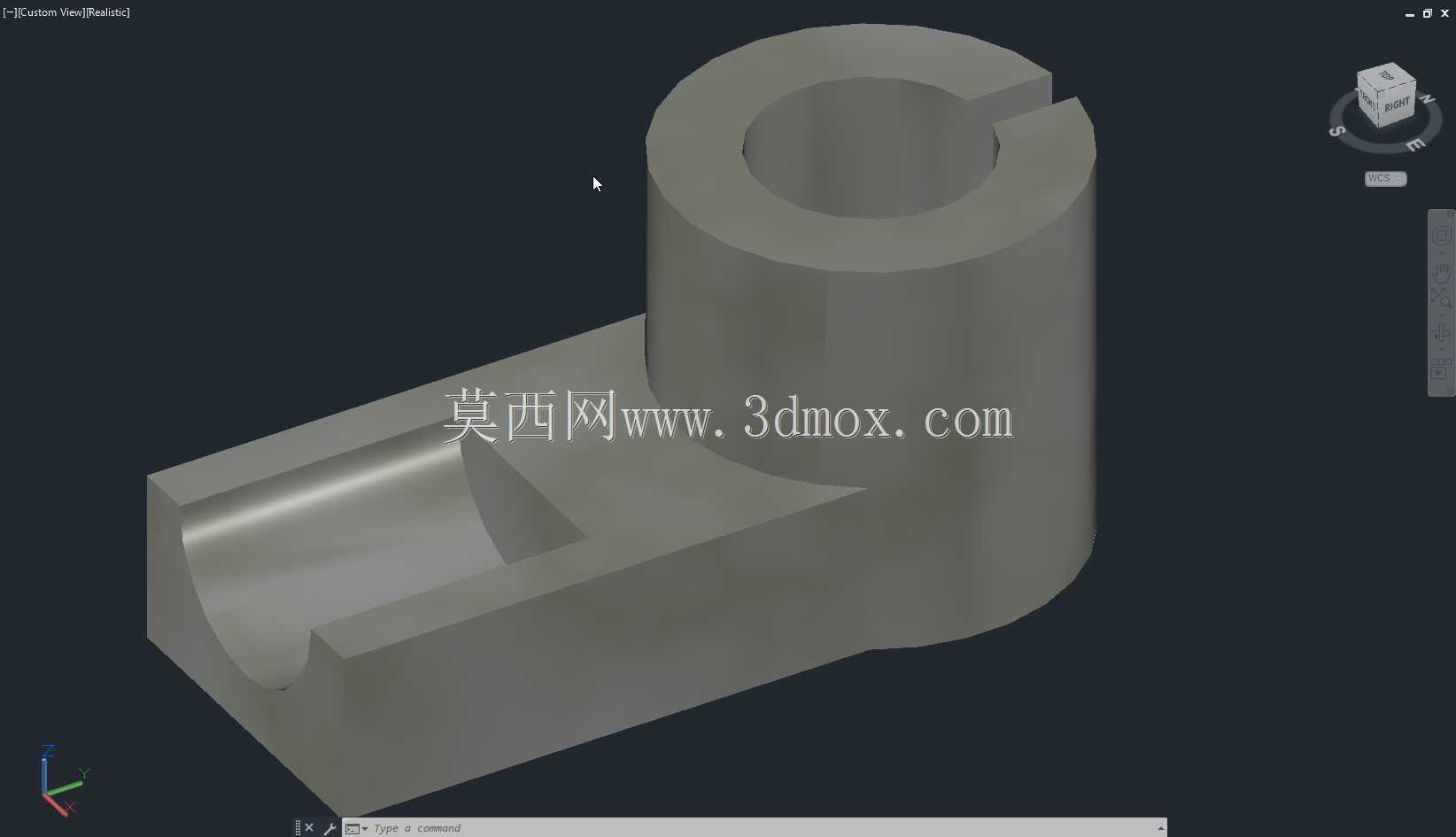

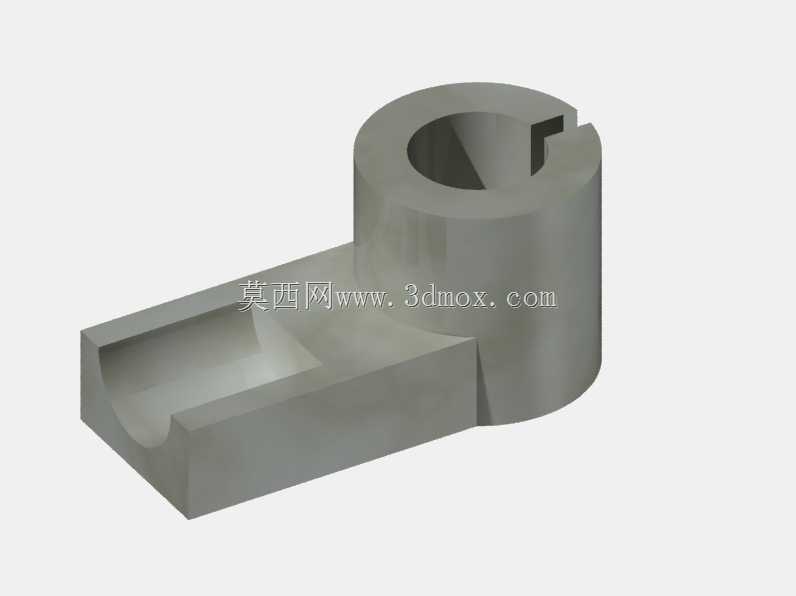

土木水利工程用L型水泥渠道构件

　　该构件主要应用于农田水利灌排、市政雨污分流、厂区输水导排等场景的水泥渠道接驳与转向节点，承担不同走向渠道的水流衔接、局部导流功能，可有效避免渠道转角处的水流紊动冲刷，减少渠体接缝处的渗漏风险。从结构设计来看，整体采用L型一体化构型，竖向段为带单侧开口的圆筒状结构，开口方向与横向段的槽道走向精准对齐，可实现竖向输水通道与横向输水通道的平滑连通，横向段为半开放U型槽结构，槽体内壁做圆弧过渡处理，无直角突变结构，能大幅降低水流经过时的局部阻力系数，减少泥沙在转角处的淤积概率。设计过程中重点考量了安装边界的适配性，竖向圆筒的外径与常规预制水泥渠管的标准接口尺寸匹配，横向U型槽的槽宽、槽深参数与同规格明渠的过水断面尺寸一致，

　　安装时无需额外对现有渠体做大规模裁切改造，可直接通过企口对接或混凝土现浇密封的方式完成固定，构件的壁厚取值兼顾了结构承压能力与材料用量平衡，可承受渠道满水运行时的侧向外压与水流长期冲刷磨损，竖向圆筒顶部的开口结构可作为后期渠道清淤、检修的操作入口，也可适配配套的闸板安装，实现局部渠段的水流截断控制。建模阶段对所有过水接触面做了连续曲率处理，消除了结构拼接处的台阶缝隙，避免运行过程中杂物卡挂，构件的安装基准面做了平面度公差约束，可保证铺设后与渠基的贴合度，减少不均匀沉降带来的结构开裂风险，整体构型无复杂倒扣结构，既适合预制混凝土浇筑生产，也可通过3D打印制作小比例原型用于水工模型试验验证。
